Проверка головки блока цилиндров на коробление двигателя модели 1MZ-FE Toyota Camry 2001 - 2006

Инструменты:

• Гаечный ключ торцевой Т-образный 5 мм
• Гаечный ключ торцевой Т-образный 8 мм
• Насадка на вороток 10 мм
• Свечной ключ
• Специальный инструмент 09213-54015
• Специальный инструмент 09950-50013
• Линейка

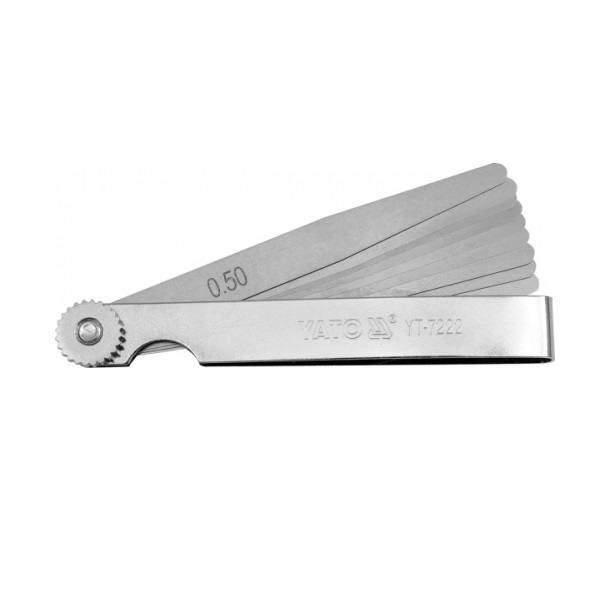

• Щуп плоский

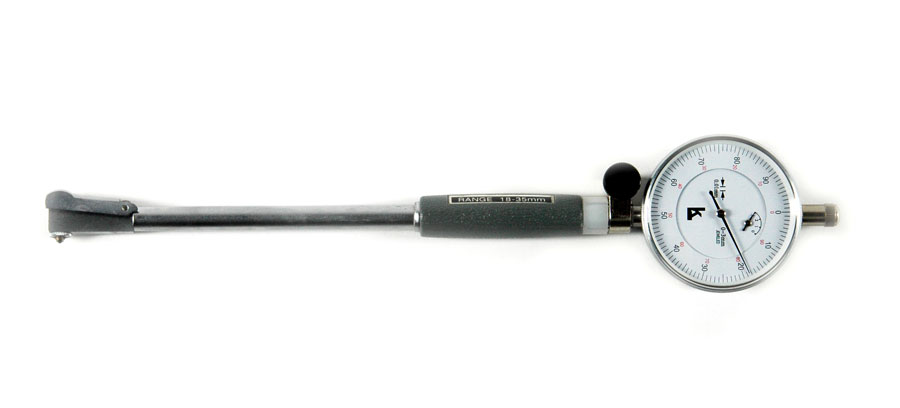

• Нутромер
• Фрезерно-шлифовальный станок
• Станок для заварки трещин головки блока цилиндров
• Шлифовальная машина

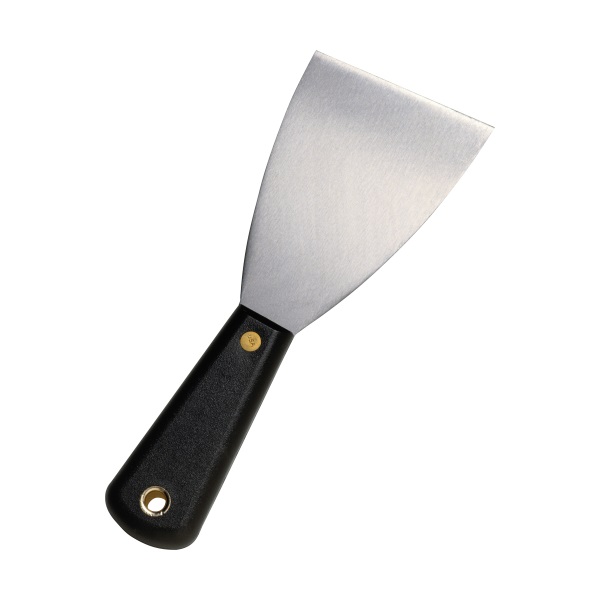

• Шпатель металический

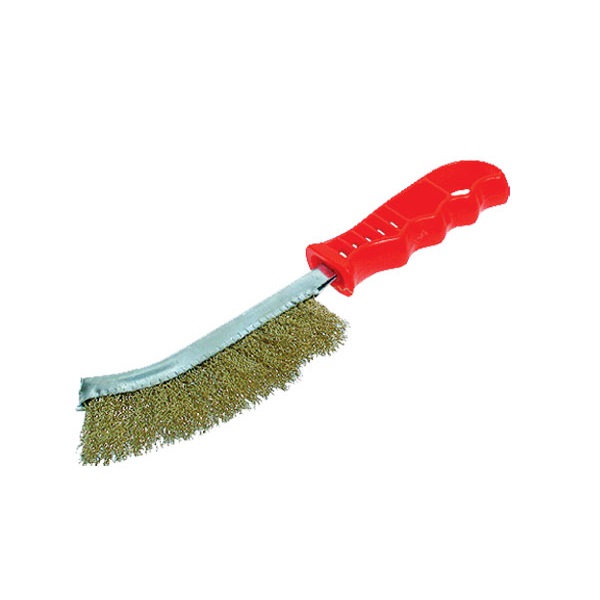

• Щетка металлическая

Детали и расходники:

• Головка блока цилиндров
• Клапана
• Направляющая втулка клапанов
• Проникающий краситель

1. Снимите головку блока цилиндров.

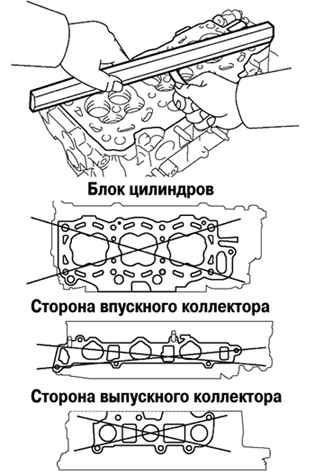

2. Линейкой и плоским щупом, как показано на рисунке, проверьте коробление рабочих поверхностей головки блока цилиндров, сопрягаемых с поверхностью блока цилиндров и с поверхностями впускного и выпускного коллекторов.

Проверка головки блока цилиндров

Максимально допустимое коробление поверхности:

• блока цилиндров – 0,05 мм;
• коллекторов – 0,08 мм.

Примечание:

Если величина коробления превышает максимально допустимую, замените головку блока цилиндров или отшлифуйте ее.

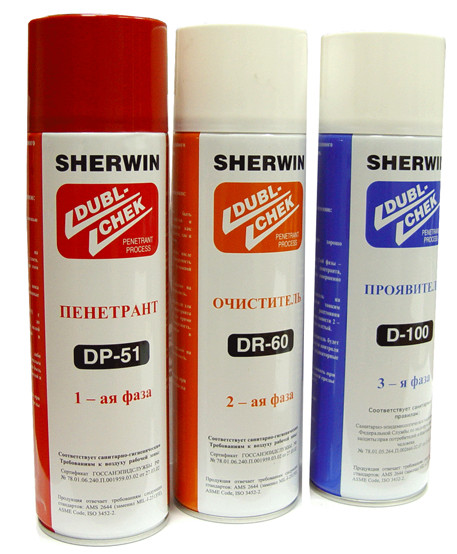

3. Используя проникающий краситель, проверьте наличие трещин в камерах сгорания, впускных и выпускных каналах, и на поверхности газового стыка.

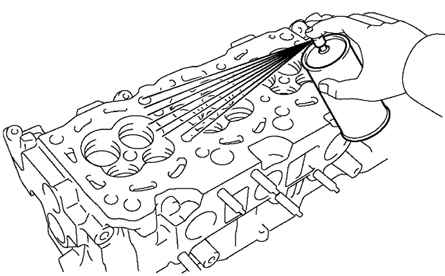

Использование красителя при проверке блока цилиндров

Примечание:

При наличии трещин замените головку блока цилиндров или заварите ее (с последующей шлифовкой). Заварка трещин головки блока цилиндров должна производиться в специализированных мастерских.

4. Очистите клапаны. Для этого шпателем снимите налет углеродистых отложений с тарелки клапана. После чего щеткой окончательно очистите клапан.

5. Проверьте диаметры стержней клапанов и внутренние диаметры направляющих втулок клапанов. Для этого нутромером измерьте внутренний диаметр направляющих втулок клапанов.

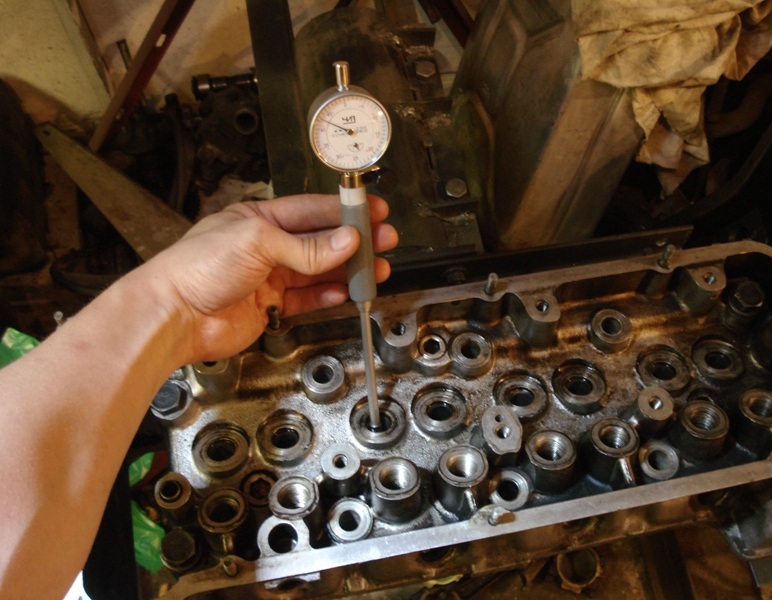

Измерение нутромером внутреннего диаметра направляющих втулок клапанов

Внутренний диаметр втулки:

• 1MZ-FE – 5,510–5,530 мм.

6. Также микрометром измерьте диаметр стержня клапана по всей длине, и в нескольких местах.

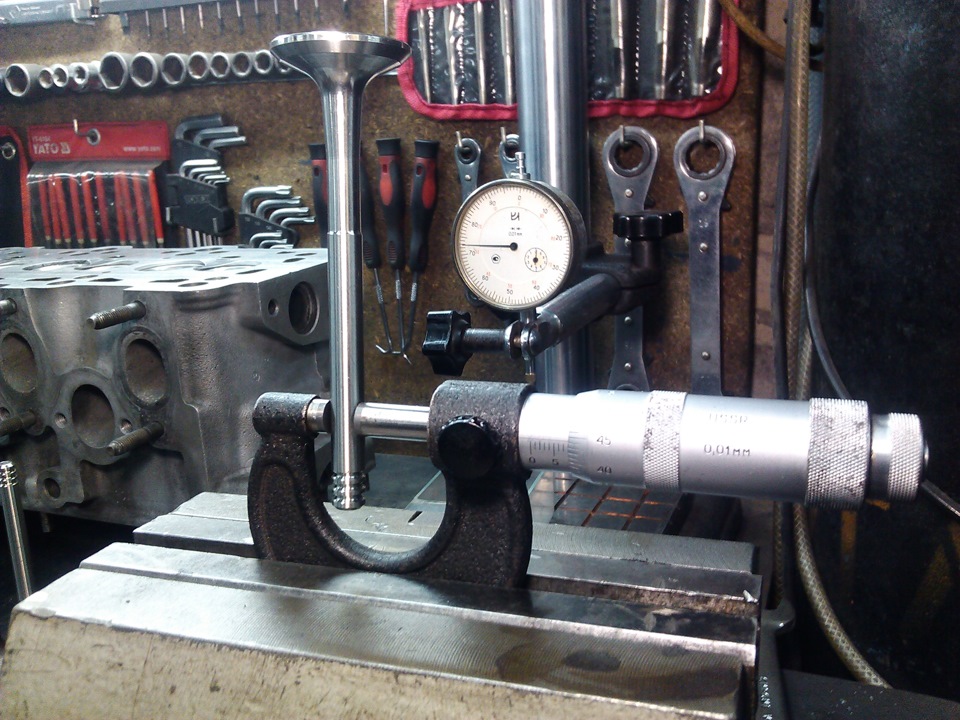

Измерение диаметра стержня клапана микрометром

Диаметр стержня клапана:

• впускной клапан – 5,470–5,485 мм;
• выпускной клапан – 5,465–5,480 мм.

7. По разности измерений диаметра стержня клапана и внутреннего диаметра направляющей втулки, найдите зазор между стержнем клапана и его направляющей.

Стандартный масляный зазор:

• впускной клапан – 0,025–0,060 мм;
• выпускной клапан – 0,030–0,065 мм.

Максимальный масляный зазор:

• впускной клапан – 0,08 мм;
• выпускной – 0,10 мм.

Примечание:

Если зазор больше максимально допустимого, замените клапан и направляющую втулку.
