Проверка и регулировка положения педали тормоза Toyota Corolla

Правильность положения педали тормоза в свободном состоянии и при нажатии на нее до упора (рабочий ход педали) служит одним из критериев для проверки исправности тормозной системы. В то же время положение педали во многом обеспечивает исправную работу системы. Если педаль находится от пола на расстоянии, которое больше нормативного, возможно неполное растормаживание колес при отпускании педали (при этом обычно отсутствует свободный ход педали). Если педаль находится слишком низко, возможно снижение эффективности тормозов, вызванное уменьшением рабочего хода педали.

Рисунок 1

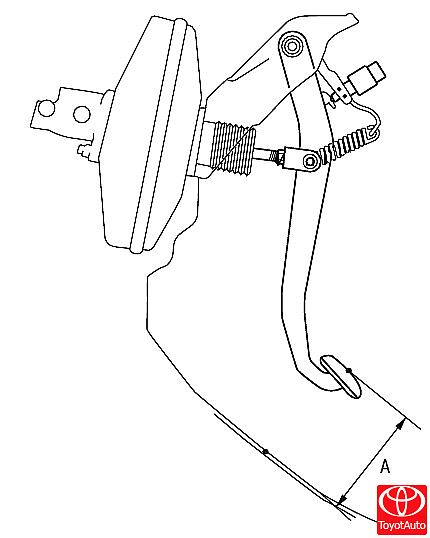

Регулировка положения педали обеспечивается изменением расстояния А от торца вакуумного усилителя тормозов до центра отверстия в вилке его толкателя.

Вам потребуются: линейка, ключ «на 14», пассатижи.

Для проверки педали тормоза выполните следующие операции.

1. Пустите двигатель, оставьте его работать на режиме холостого хода и несколько раз энергично нажмите на педаль тормоза.

2. Оттяните педаль тормоза рукой вверх до упора.

Рисунок 2

3. Отпустите педаль и измерьте расстояние A от накладки площадки педали до пола, расстояние должно составлять примерно 145,8-155,8 мм.

ПРИМЕЧАНИЕ

Линейка должна быть установлена перпендикулярно плоскости пола.

Рисунок 3

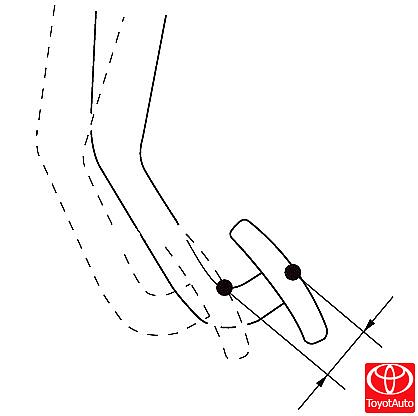

4. Проверьте свободный ход педали тормоза, для чего переместите педаль рукой до момента прекращения перемещения педали без сопротивления. Определите по линейке значение свободного хода, оно должно составлять 3-8 мм. Несоответствие свободного хода указанному интервалу значений может быть вызвано следующими причинами:

- повышенный люфт в соединении вилки толкателя вакуумного усилителя и педали. Это может быть следствием износа пальца вилки;

- заедание поршней в главном тормозном цилиндре;

- заедание плунжера в усилителе тормозов.

5. Остановка педали при нажатии практически у самого пола указывает на наличие воздуха в гидроприводе тормозов или на предельный износ накладок тормозных колодок, тормозных дисков. Если в систему попал воздух, педаль при нескольких повторных нажатиях останавливается дальше от пола («накачивается»).

ПРЕДУПРЕЖДЕНИЕ

Если нажатая до упора и удерживаемая в этом положении педаль постепенно перемещается к полу, произошла утечка жидкости из гидропривода или неисправен главный тормозной цилиндр. Эти неисправности очень опасны, поэтому немедленно найдите место утечки и устраните ее или замените главный тормозной цилиндр!

Для регулировки педали тормоза выполните следующие операции.

Рисунок 4

1. Ослабьте затяжку контргайки (для наглядности показано на снятом вакуумном усилителе тормозов)...

Рисунок 5

2. ...и, вращая шток вакуумного усилителя, отрегулируйте ход педали тормоза.

3. Отрегулировав положение педали тормоза, затяните контргайку.
