Проверка и регулировка света фар Audi A4

Детали и расходники:

• Экран (можно использовать стену)

Проверка и регулировка света фар  Audi A4

1. Разметите экран определенным образом. Линию центров фар M нанесите на экране на расстоянии h, равном высоте расположения центров фар над уровнем пола. Расстояние h необходимо измерять на снаряженном автомобиле с дополнительной массой, равной 70 кг, на середине заднего сиденья. Топливный бак должен быть заполнен.

2. Расстояние Х от центра фары до середины автомобиля измеряется на автомобиле.

3. Проверьте и при необходимости доведите до нормирмы давление в шинах.

4. Установите автомобиль на горизонтальную площадку, перпендикулярно экрану на расстоянии 10 м. При этом продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране.

5. На моделях с электрокорректором света фар установите ручку корректора в положение «0».

6. Включите ближний свет.

7. Направление светового пятна регулируйте для каждой фары отдельно. Другую фару во время регулировки закрывайте непрозрачным материалом.

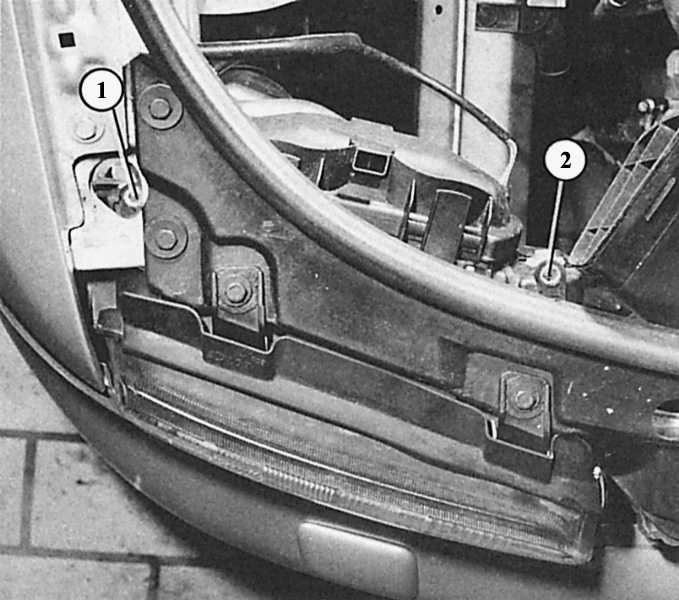

8. Отрегулируйте винтами (в горизонтальной (2) и в вертикальной (1) плоскости) ручной регулировки пучка света положение светового пятна для каждой фары на экране, если расположение световых пятен нужному.

9. Фары считаются отрегулированными тогда, когда верхние границы левых частей световых пятен совпадают с линией N, а вертикальные линии А и В проходят через точки С1 и С2 пересечения горизонтальных и наклонных участков световых пятен. Третья линия должна быть расположена на 22 см ниже от первой линии М. Верхняя граница световых пятен противотуманных фар соответственно должна совпадать с третьей линией.
