Проверка и регулировка света фар Hyundai Matrix

print share
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено

Инструменты:

  • Крестовая отвертка
  • Регулировочный экран

Регулировка пучка света фар

1. Установите автомобиль на ровной площадке и несколько раз нажмите на передний и задний бампер.

2. Установите автомобиль на расстоянии 3 метра от стены, на которой расположен регулировочный экран.Перед проведением регулировки пучка света фар проверьте давление в шинах. Все шины должны иметь одинаковое номинальное давление воздуха.

3. Убедитесь, что автомобиль не нагружен (нет ничего кроме, запасного колеса, домкрата, инструментов, полного объема охлаждающей жидкости двигателя, моторного масла и топлива).

4. Вымойте рассеиватели фар головного света и включите ближний свет фар.

5. Откройте капот.

6. На регулировочном экране начертите горизонтальную линию и вертикальные линии (проходящие через центр каждой фары).

7. Затем начертите линию, проходящую параллельно и на 30 мм ниже горизонтальной линии.

8. При помощи крестовой отвертки отрегулируйте линию границы освещения ближнего света фар в пределах горизонтальных параллельных линий.

9. При помощи крестовой отвертки отрегулируйте линию границы освещения ближнего света фар в пределах вертикальных параллельных линий.

Регулировка фар Hyundai Matrix

Регулировка пучка света после замены фар головного света в сборе

10. Отрегулируйте пучок света фар таким образом, чтобы собственная ось пучка света была параллельна центральной линии кузова автомобиля и совпадала в точке «Р», показанной на рисунке ниже. Если в ходе кузовного ремонта передней части кузова автомобиля были заменены фары головного света в сборе, необходимо проверить регулировку пучка света фар с использованием экрана, как показано на рисунке ниже. Установите переключатель света фар в положение ближнего света.

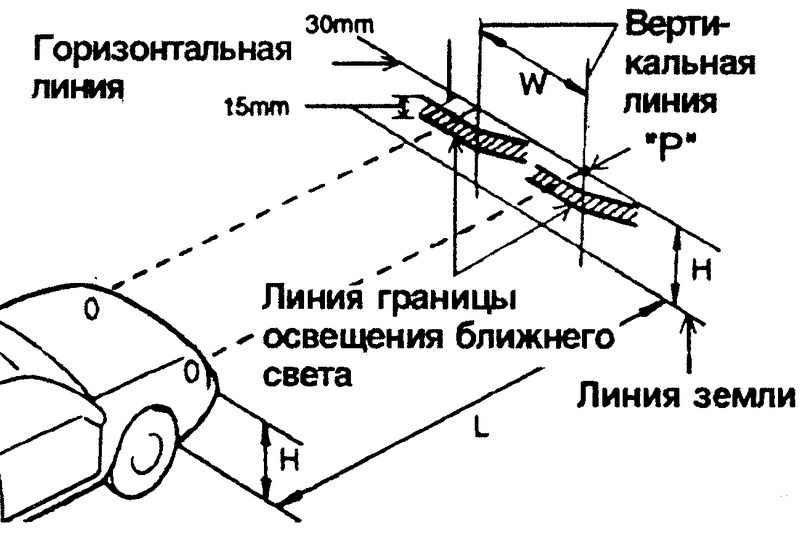

Регулировка света Hyundai Matrix

Пунктирными линиями на рисунке обозначены центры фар головного света.

«W» – расстояние от горизонтальной центральной линии фар головного света до земли: 656 мм.

«L» – расстояние между центрами фар головного света: 1164 мм.

Расстояние между фарами головного света и экраном, на котором производится проверка: 3 м (3000 мм).
