Проверка и регулировка света фар Hyundai Solaris

Инструменты:

• Гаечный ключ накидной прямой 8 мм

​Примечание:

Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).

Описанным в данном подразделе способом с применением размеченного экрана можно регулировать свет только фар с галогеновыми лампами накаливания. Для регулировки света фар с газоразрядными лампами обращайтесь на специализированный сервис, располагающий оптическими стендами.

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах, как описано здесь.

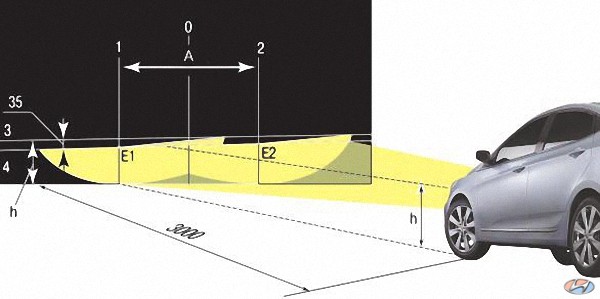

2. Установите автомобиль перпендикулярно гладкой стене (например, в гараже) на расстоянии 3 м. Положите на сиденье водителя груз массой 75 кг. Разметьте на стене экран, как показано на фотографии. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Вертикальные линии 1 и 2 расположены на равном расстоянии от линии 0. Расстояние А между линиями 1 и 2 должно быть равно расстоянию между центрами ламп ближнего света фар. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

Примечание:

Измерьте на автомобиле высоту центров фар от земли. Это будет расстояние h на экране.

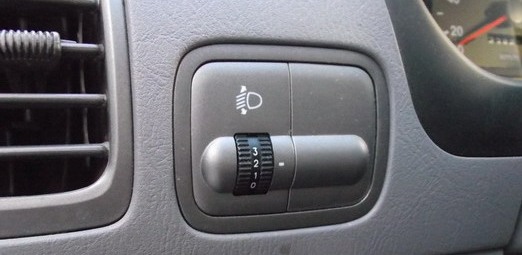

3. Установите регулятор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.

4. Включите ближний свет.

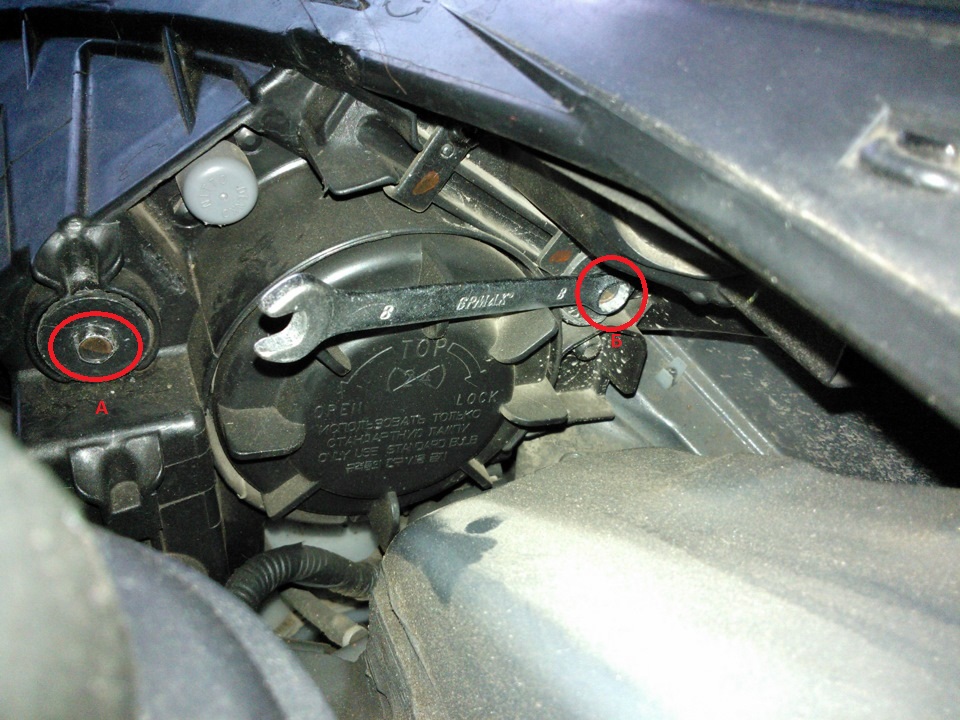

5. Откройте капот и, вращая регулировочные винты, отрегулируйте (если расположение световых пятен не соответствует рисунку) положение на экране светового пятна для каждой фары по горизонтали и по вертикали.

А - регулировка света верх - низ;

Б - регулировка света горизонтально.

6. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.
