Проверка и регулировка света фар Mitsubishi Lancer X

Инструменты:

  • Отвертка крестовая средняя
  • Вороток под торцевую насадку 3/4"
  • Удлинитель
  • Насадка на вороток 10 мм

Примечание:

Регулировка фар Лансер 10 проводится с полностью заправленным топливным баком, комплектом инструментов и запасным колесом.

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах, как описано в этой статье.

Проверить давление воздуха в шине на автомобиле Mitsubishi Lancer 10

2. Установите автомобиль перпендикулярно гладкой стене (например, в гараже) на расстоянии 7,62 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на фото ниже. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

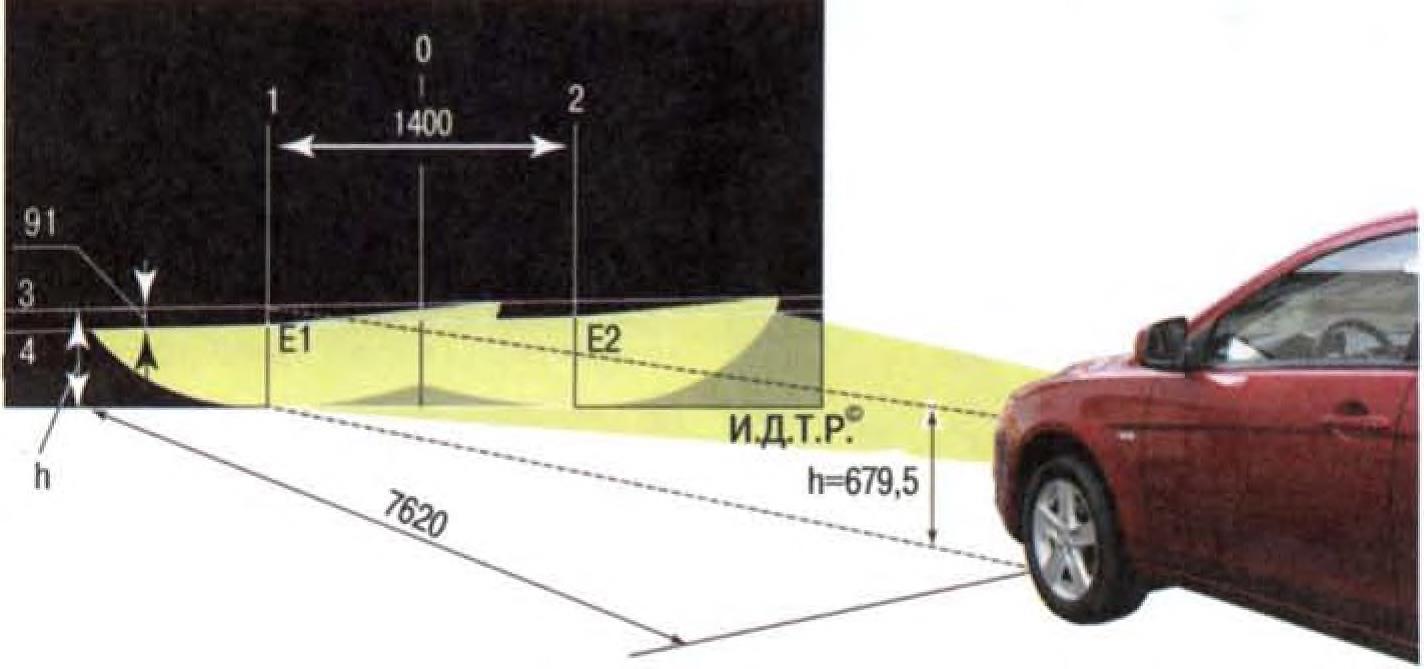

Схема регулировки света фар на автомобиле Mitsubishi Lancer 10

Примечание:

Измерьте на вашем автомобиле высоту центров фар от пола. Это будет расстояние h на экране. Номинальное расстояние h составляет 679,5 мм.​

3. Установите регулятор электрокорректора света фар на панели приборов в положение «0», соответствующее нагрузке автомобиля с одним водителем или с водителем и пассажиром на переднем сиденье.

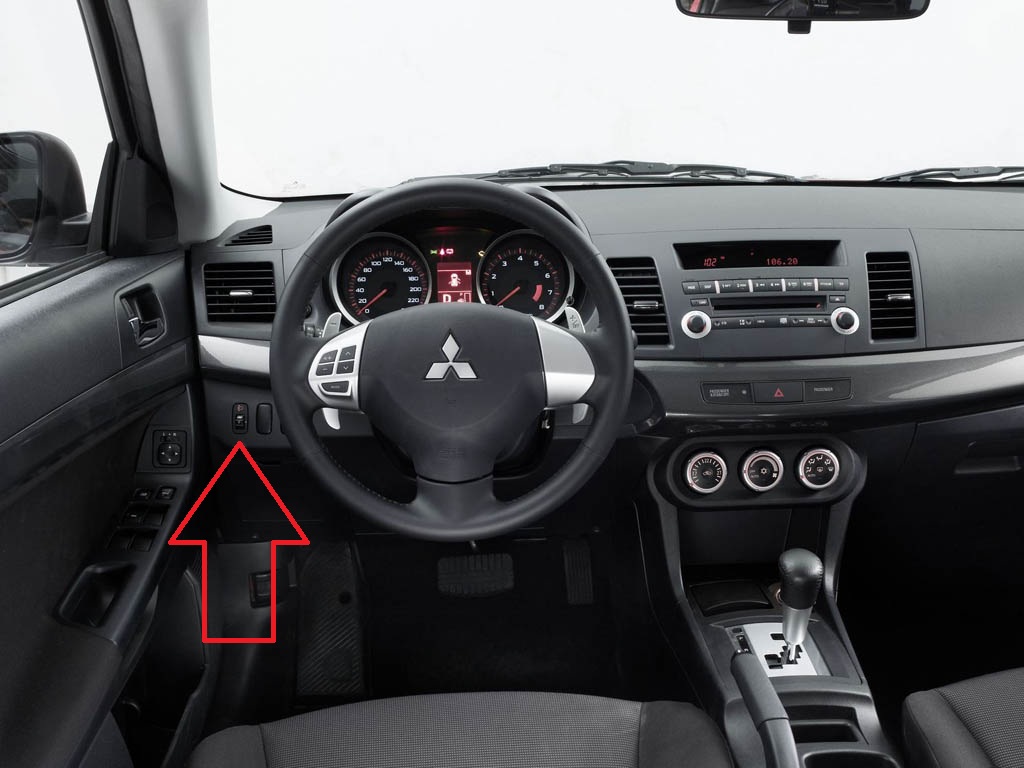

Расположение корректора фар на торпеде автомобиль Mitsubishi Lancer 10

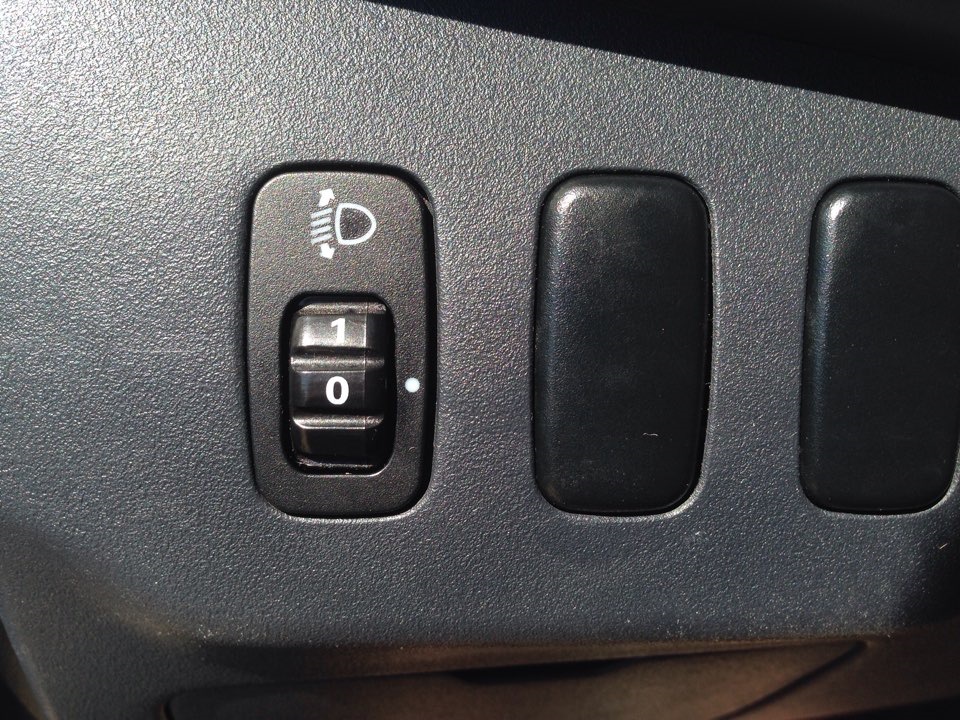

Установить корректор фар в положение 0 на автомобиле Mitsubishi Lancer 10

4. Поверните рукоятку вокруг оси рычага, и включите ближний свет фар.

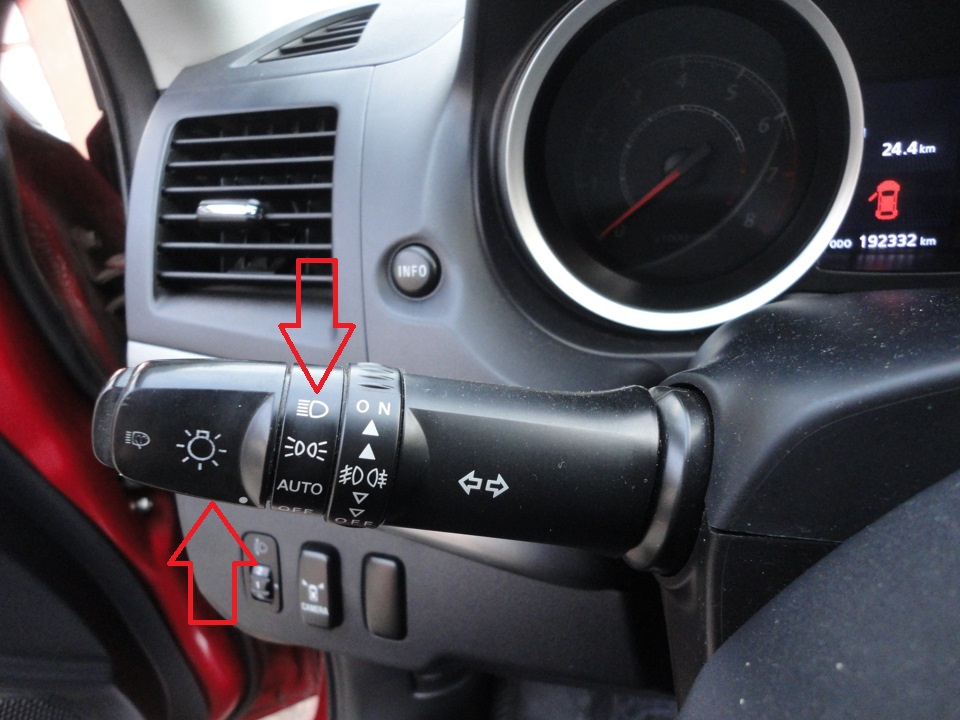

Включить ближний свет фар на автомобиле Mitsubishi Lancer 10

Примечание:

Рекомендуется регулировать направление светового пятна для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом.

5. Откройте капот.

6. Если расположение световых пятен не соответствует рисунку в п. 2, отрегулируйте их расположение, вращая регулировочные винты А и Б по горизонтали или вертикали соответственно (для наглядности расположение болтов показано на снятой фаре).

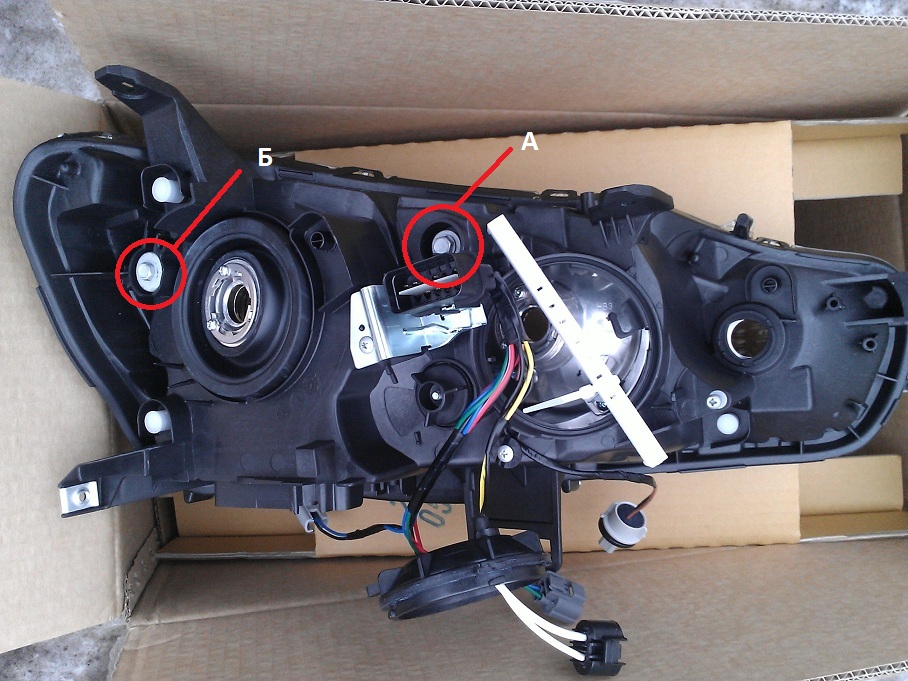

Расположение регулировочных болтов света фар на автомобиле Mitsubishi Lancer 10

А - болт регулировки по вертикали;

Б - болт регулировки по горизонтали.

Примечание:

Болты удобнее крутить длинной головкой.

7. Болт регулировки по горизонтали удобнее крутить крестовой отверткой, вставив отвертку в отверстие у крыла автомобиля.

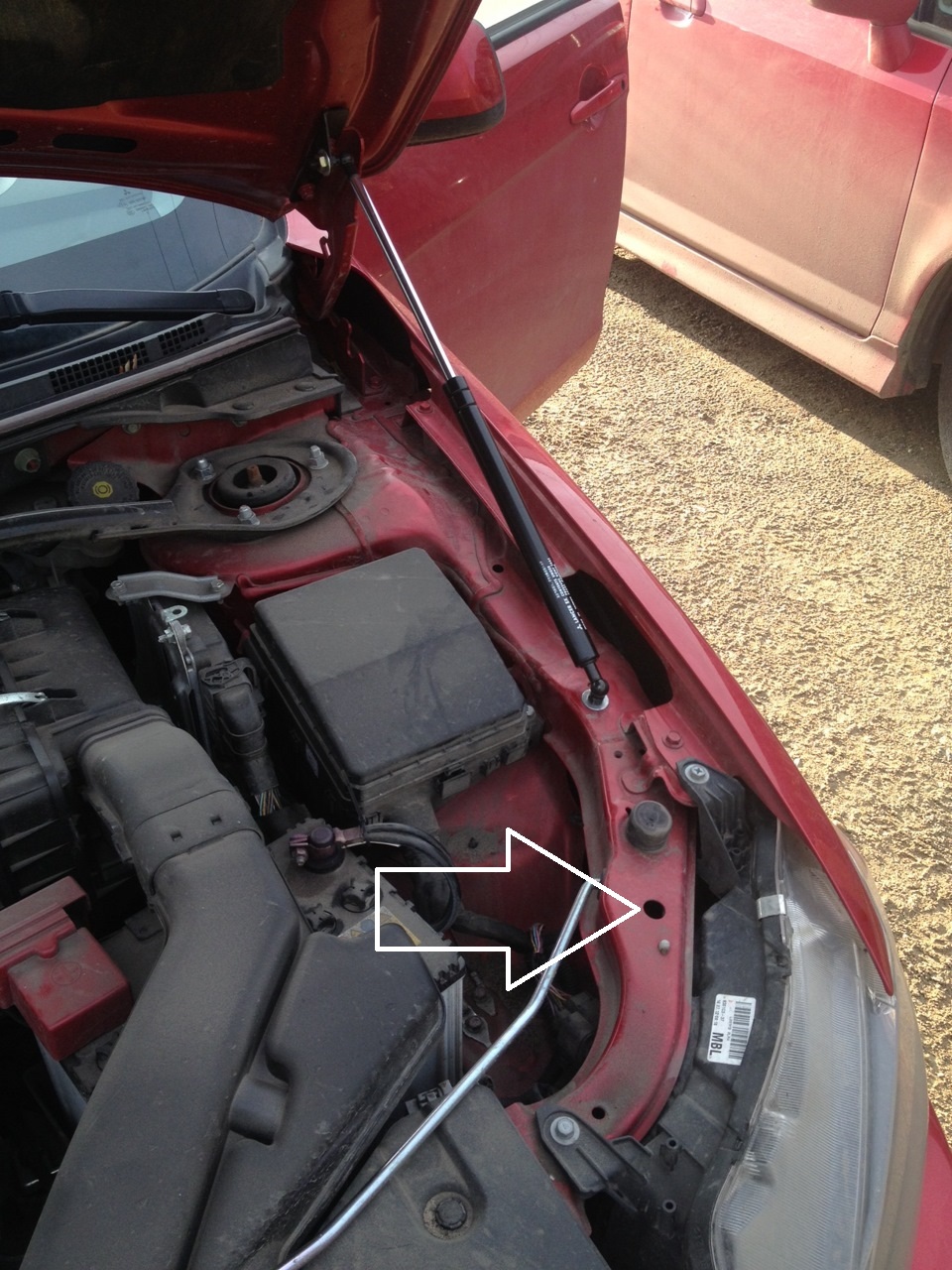

Расположение отверстия регулировки фары по горизонтали на автомобиле Mitsubishi Lancer 10

8. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Схема регулировка света фар на автомобиле Mitsubishi Lancer 10

9. Если на автомобиль установлены противотуманные фары, то направление пучка их света регулируют только по высоте. Регулировочный винт со шлицем под отвертку с крестообразным лезвием расположен в глубине отверстия в накладке противотуманной фары

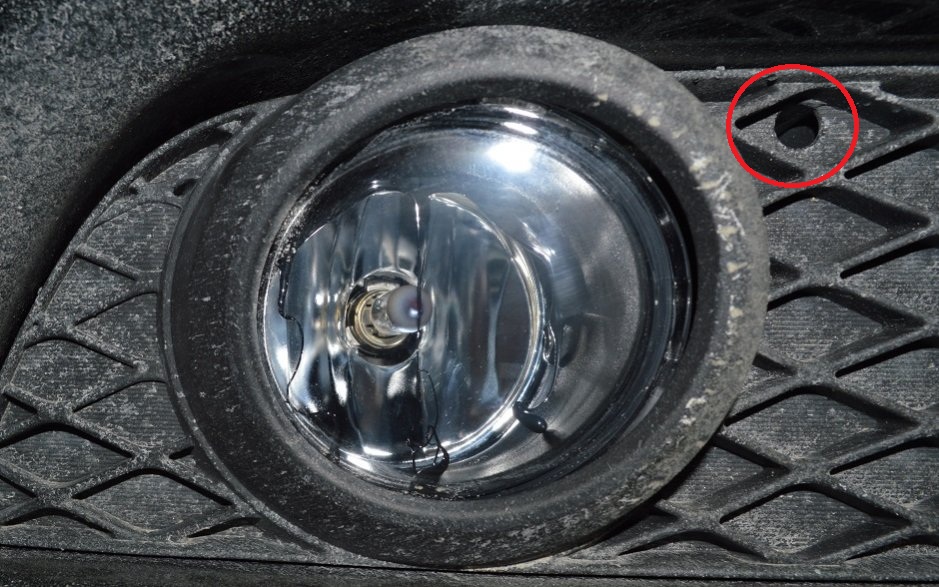

Расположение отверстия регулировки противотуманной фары на автомобиле Mitsubishi Lancer 10

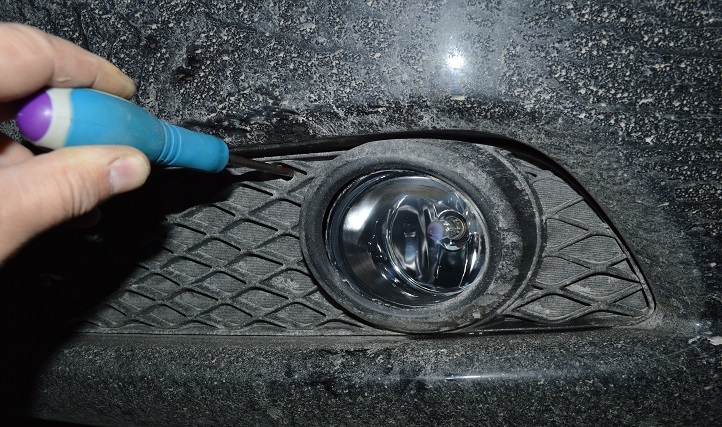

Отрегулировать противотуманную фару на автомобиле Mitsubishi Lancer 10

Примечание:

Установите автомобиль на расстоянии 3 м от экрана и, вращая регулировочные винты, добейтесь, чтобы верхние границы световых пятен находились на 6 см ниже линии 4.​

Схема регулировки фар на автомобиле Mitsubishi Lancer 10

В статье не хватает:

  • Фото инструмента

Источник: http://carpedia.club/​
