Примечание:
Операция по проверке тепловых зазоров в приводе клапанов не входит в регламент по техническому обслуживанию автомобиля. Поэтому проверяем и при необходимости регулируем зазоры в случае снижения компрессии в цилиндрах двигателя или появлении характерного «клапанного» стука в зоне крышки головки блока цилиндров, а также при большом (более 100 тыс. км) пробеге автомобиля.
Работу выполняем на смотровой канаве или эстакаде.
Снимаем грязезащитный щиток моторного отсека и подкрылок правого переднего колеса.
Операции по измерению и регулировке зазоров проводим на холодном двигателе.
Проверка и регулировка тепловых зазоров в приводе клапанов Форд Фокус 2
Отсоединяем наконечники высоковольтных проводов от свечей зажигания и отводим провода в сторону.
Отсоединяем колодку жгута проводов системы управления двигателем от датчика фаз и вынимаем из держателя на крышке головки блока цилиндров жгут проводов датчиков концентрации кислорода.
Поддев шлицевой отверткой резиновый наконечник трубки вентиляции картера…
…снимаем наконечник со штуцера крышки головки блока цилиндров.
Головкой «на 8» отворачиваем 12 болтов крепления крышки головки блока цилиндров…
…и пять верхних болтов (к которым имеется доступ сверху) крепления передней верхней крышки привода ГРМ.
Отводим верхнюю переднюю крышку привода ГРМ к правому борту автомобиля и снимаем крышку головки блока цилиндров.
Головкой «на 18» поворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов до момента установки поршня 1-го цилиндра в положение ВМТ такта сжатия.
В этом положении валов набором щупов проверяем зазоры между толкателями и кулачками.
Выпускных.
Впускных клапанов 1-го цилиндра.
Зазор равен толщине щупа, который входит между кулачком и толкателем с легким защемлением.
Аналогично проверяем зазоры между толкателями и кулачками впускных клапанов 1-го цилиндра Форд Фокус 2.
Номинальное значение зазора для впускных клапанов составляет 0,20 мм, а для выпускных — 0,34 мм. Допуск на зазоры для всех клапанов составляет ±0,03 мм. Записываем номера кулачков и измеренные зазоры в приводе клапанов. Последовательно проворачивая коленчатый вал на пол-оборота (180°), проверяем зазоры в приводе клапанов других цилиндров в соответствии с порядком их работы 1–3–4–2.
В том случае, если зазор в приводе клапана отличается от требуемых значений (0,17–0,23 мм — для впускных и 0,31–0,37 мм — для выпускных клапанов), то толкатель этого клапана необходимо заменить.
Для этого устанавливаем поршень 1-го цилиндра в ВМТ такта сжатия и, ослабив натяжение ремня привода ГРМ, снимаем зубчатый ремень со шкивов распределительных валов.
Для наглядности замену толкателя клапана показываем на демонтированном двигателе.
Удерживая распределительный вал за шестигранник ключом «на 22»…
Головкой «на 13» отворачиваем болт крепления шкива.
Вынимаем болт с шайбой.
Снимаем шкив с носка распределительного вала.
Маркером помечаем положение крышек подшипников распределительного вала.
Головкой «на 10» равномерно, в несколько приемов (по пол-оборота за проход) ослабляем затяжку болтов крепления пяти крышек подшипников распределительного вала.
Вынимаем болты крепления крышек подшипников распределительного вала.
Обратите внимание, что болты крепления первой (со стороны привода ГРМ) крышки в отличие от болтов крепления других крышек подшипников более длинные и имеют темный цвет.
Снимаем крышки подшипников распределительного вала.
Снимаем первую крышку, которая также является держателем сальника вала.
Снимаем сальник с фланца вала.
Вынимаем распределительный вал из постелей головки блока цилиндров.
Очищаем от герметика привалочные поверхности головки блока цилиндров и первой крышки подшипника распределительного вала.
С помощью магнита вынимаем из гнезда головки блока цилиндров толкатель, который необходимо заменить.
Внутри толкателя на его днище промаркирована его толщина.
Для определения толщины нового толкателя, который требуется установить, следует воспользоваться следующей формулой:
H=B+ (A-C), мм, где
Н — толщина нового толкателя;
В — толщина снятого толкателя;
А — замеренный зазор;
С — номинальный зазор.
Устанавливаем в гнездо головки блока цилиндров новый толкатель и монтируем распределительный вал в нужном положении. Равномерно в несколько приемов затягиваем требуемым моментом болты крепления крышек подшипников распределительного вала. Устанавливаем шкив на распределительный вал и надеваем на шкивы ремень привода ГРМ.Проверяем зазор в приводе клапана, толкатель которого был заменен (кулачок распределительного вала при этом должен быть обращен к толкателю «затылком», т. е. не давить на толкатель). При необходимости повторяем процедуру регулировки зазора в приводе клапанов до тех пор, пока зазоры не будут соответствовать норме.
При окончательном монтаже распределительного вала перед установкой первой крышки подшипника, наносим на ее торцевые поверхности тонкий слой герметика.
После окончательной установки распределительного вала запрессовываем новый сальник в гнездо, образуемое полцилиндрическим поверхностями головки блока цилиндров и первой крышки подшипника вала. Собираем привод газораспределительного механизма в обратной последовательности и проверяем фазы газораспределения.

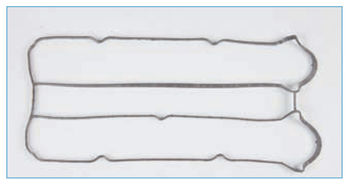

Перед монтажом крышки головки блока цилиндров, проверяем состояние резиновой уплотнительной прокладки, расположенной в пазах крышки.
Если прокладка потрескалась, порвалась или потеряла эластичные свойства, заменяем ее новой, предварительно очистив пазы крышки от загрязнений.

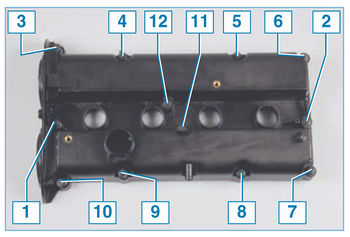

Установив крышку головки блока цилиндров и наживив болты ее крепления, затягиваем болты предписанным моментом в последовательности, указанной на фото.
