Проверка и регулировка зазоров в приводе клапанов Fiat Marea

Инструменты:

  • Отвертка фигурная
  • Острогубцы
  • Ключ на 17
  • Приспособление для регулировки зазоров Fiat 1860724000
  • Приспособление для регулировки зазоров Fiat 1860443000

Детали и расходники:

  • Набор регулировочных шайб

Зазор клапанов необходимо проверять или регулировать после выполнения ремонтных работ или же при возникновении шумов в газораспределительном механизме. Кроме того, зазор клапанов проверяется в рамках технического обслуживания.

Регулировка зазора клапанов может быть успешной только тогда, когда они находятся в рабочем состоянии и не имеют чрезмерного люфта в направляющих, а стержни клапанов не повреждены.

Примечание:

Проверку и регулировку зазора клапанов следует выполнять на холодном или слегка теплом двигателе. Холодным двигатель считается тогда, когда его температура равна температуре окружающего воздуха. Температура слегка теплого двигателя не должна превышать 40°С.

Порядок выполнения работ:

1. Снимите верхнюю защитную крышку двигателя.

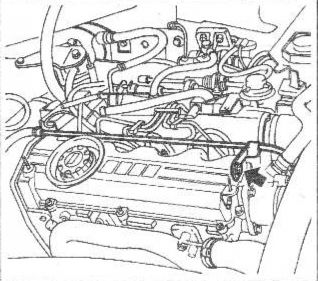

2. Отсоедините от головки блока цилиндров трубопровод охлаждающей жидкости, вывинтив болт крепления с помощью ключа "на 17". Отсоединенный трубопровод сместите в сторону от места работ.

3. Вывинтите болты крепления крышки головки блока цилиндров фигурной отверткой и снимите крышку.

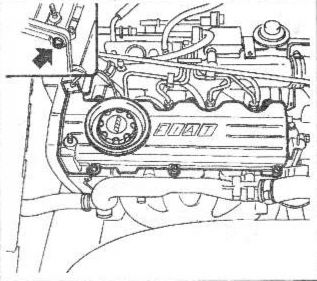

4. Отсоедините шланг вентиляции картера и вывинтите болт, которым защитная крышка зубчатого ремня крепится к крышке головки блока цилиндров.

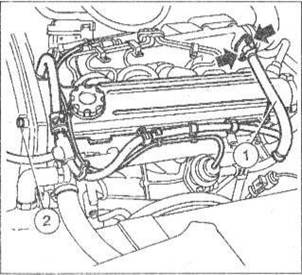

5. Отсоедините шланг 1 от клапана рециркуляции ОГ и высвободите шланги охлаждения из крепления на крышке головки блока цилиндров.

6. Ослабьте болт 2, которым крепится крышка привода газораспределительного крепления крышки головки блока цилиндров.

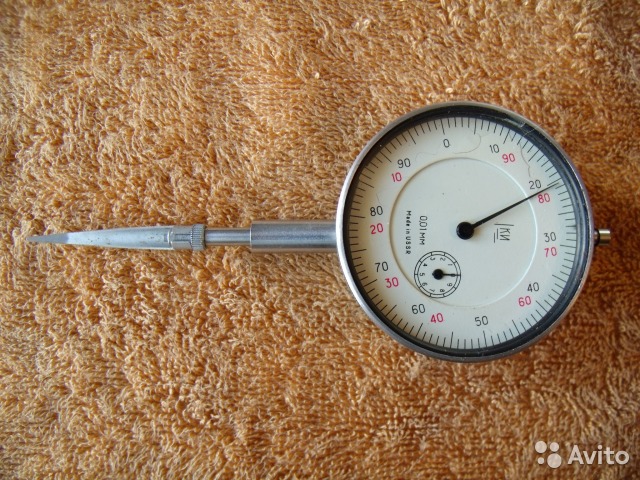

7. Выполните проверку зазора клапанов на холодном автомобиле с помощью шаблона или приспособления для регулировки зазоров.

Номинальное значение зазора впускных и выпускных клапанов у всех автомобилей с дизельными двигателями составляет 0,35 ± 0,06 мм. Если зазор клапанов не соответствует указанным значениям, то выполните следующее:

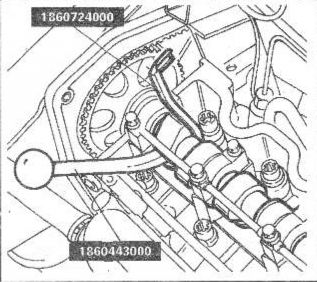

8. Установите на торец толкателя приспособление для регулировки зазоров Fiat 1860443000 и отожмите его вниз.

Приспособление для регулировки зазоров Fiat​186044300000

9. Зафиксируйте толкатель в этом положении с помощью приспособления Fiat 1860724000 и установите кулачок так, чтобы можно было извлечь регулировочную шайбу.

Приспособление Fiat 1860724000

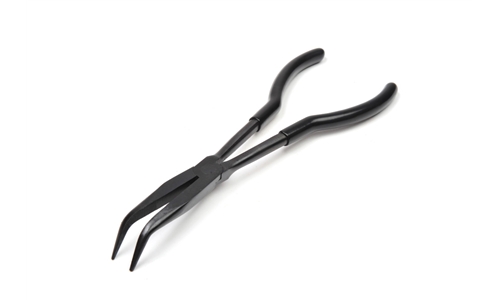

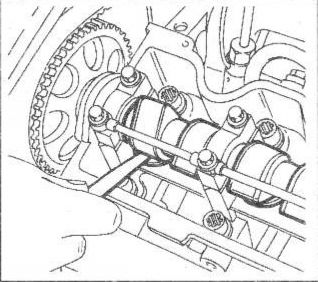

10. Захватите острогубцами  регулировочную шайбу и замените её на новую.

11. Таким же способом замените регулировочные шайбы у другой пары толкателей.

В статье не хватает:

  • Качественных фото ремонта​
