Проверка и замена катушки зажигания Hyundai Creta

Примечание:

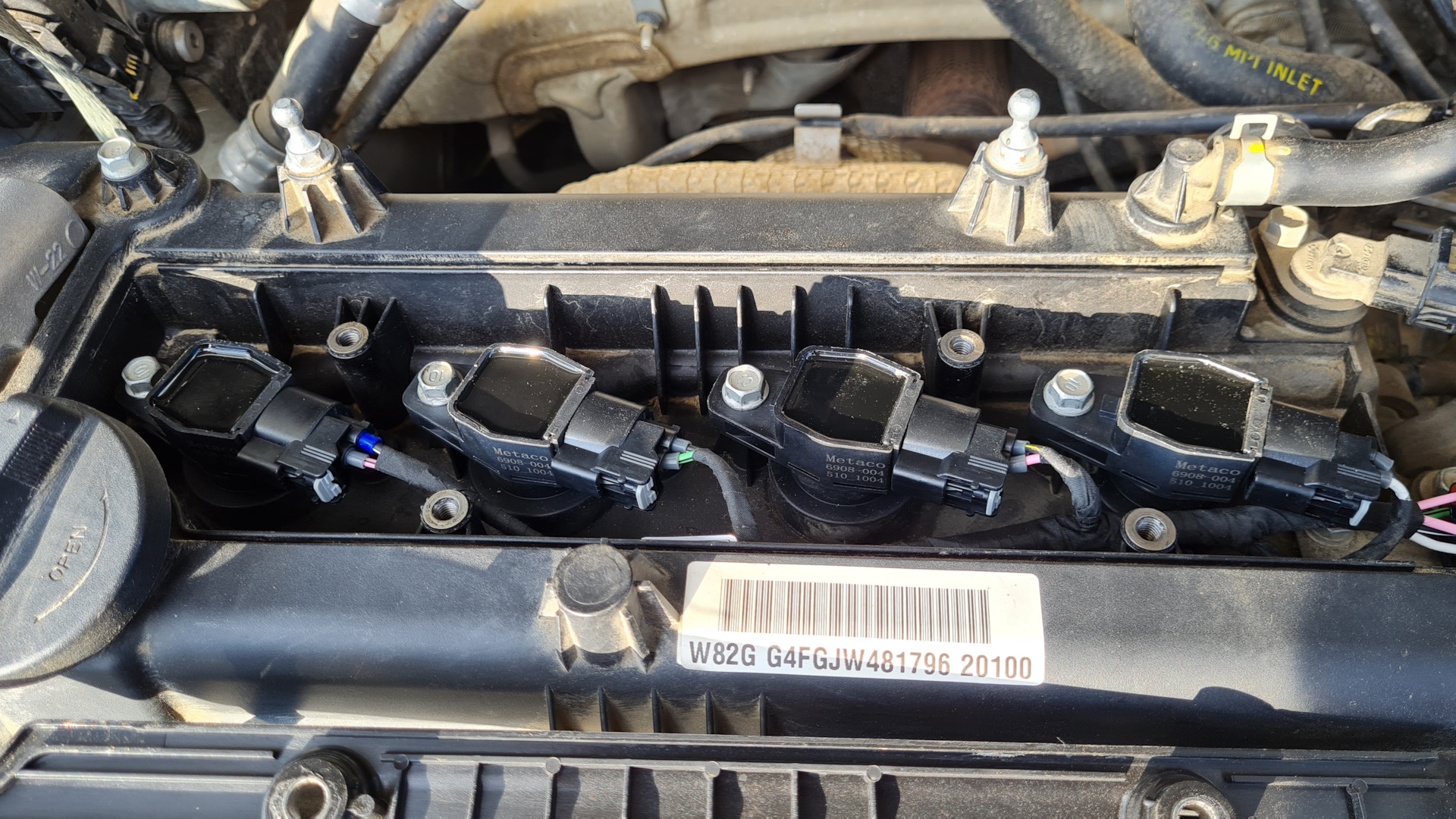

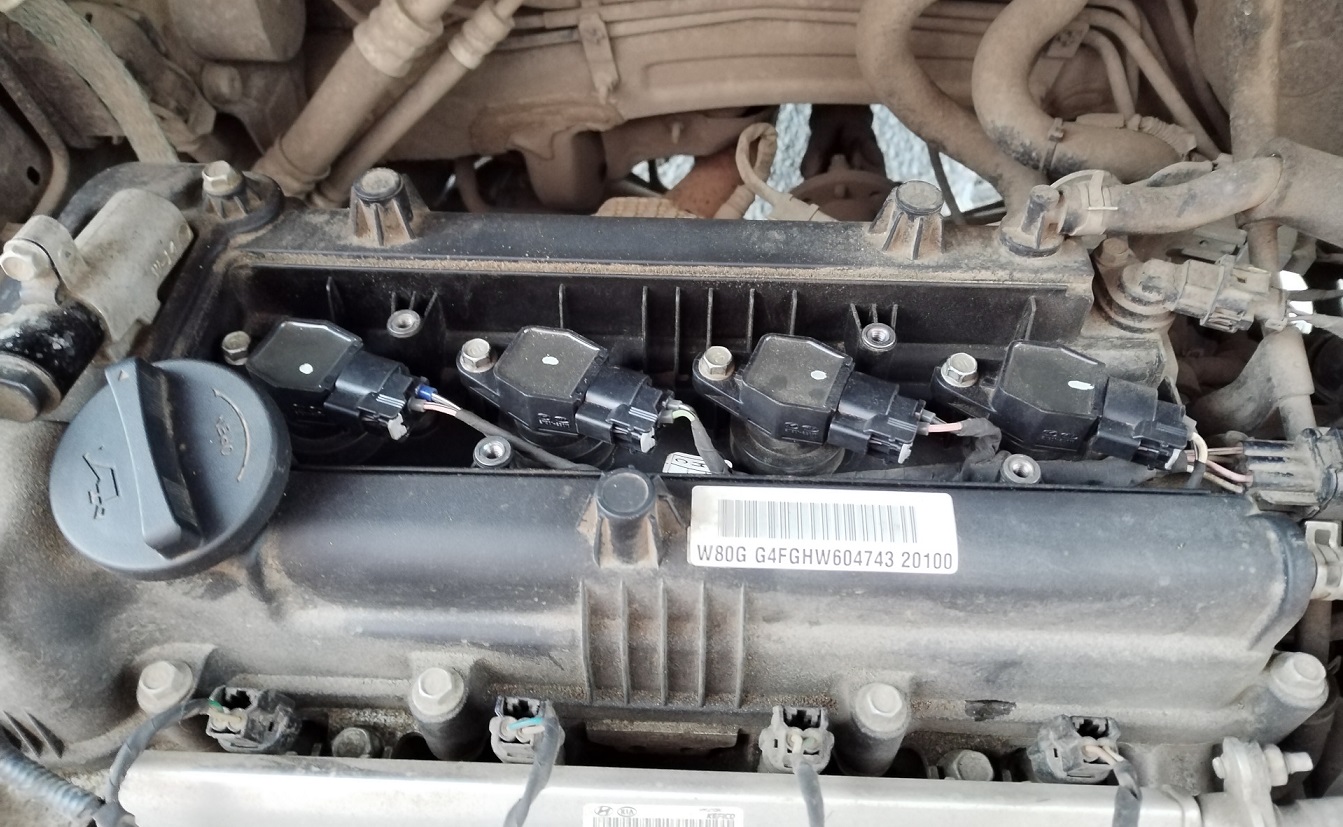

На автомобиле Хендай Крета установлены 4 катушки зажигания. Каждая расположена в свечном колодце головки блока цилиндров и непосредственно соединена со свечой зажигания.

Катушка зажигания не пригодна к ремонту, и в случае неисправности ее необходимо заменить на новую. Все они заменяются одинаково.

Признаки неисправности катушек зажигания:

• нестабильная работа двигателя на холостых оборотах;
• рывки при движении;
• снижение мощности двигателя;
• загорается лампочка Check Engine;
• сложности с запуском двигателя;
• резкое увеличение расхода топлива;
• рывки и провалы при нажатии на газ;
• троение, провалы при разгоне;
• «обратный выхлоп» из-за попадания топлива в выпускной коллектор.

Вышеперечисленные признаки также могут свидетельствовать и о других поломках, в частности, со свечами зажигания. Но при появлении хотя бы одной из них необходимо проверить модуль зажигания.

Проверка и замена катушки зажигания Хендай Крета

1. Установите автомобиль на ровную поверхность и выключите зажигание.

2. Поднимите крышку капота и зафиксируйте упором.

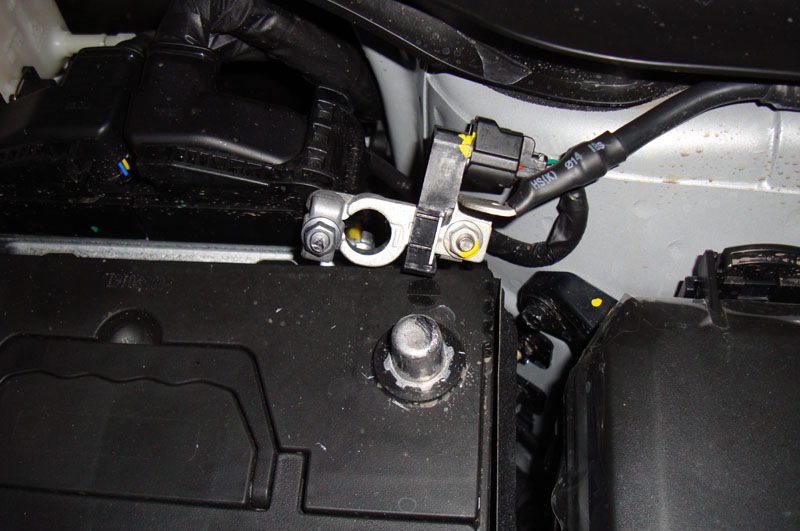

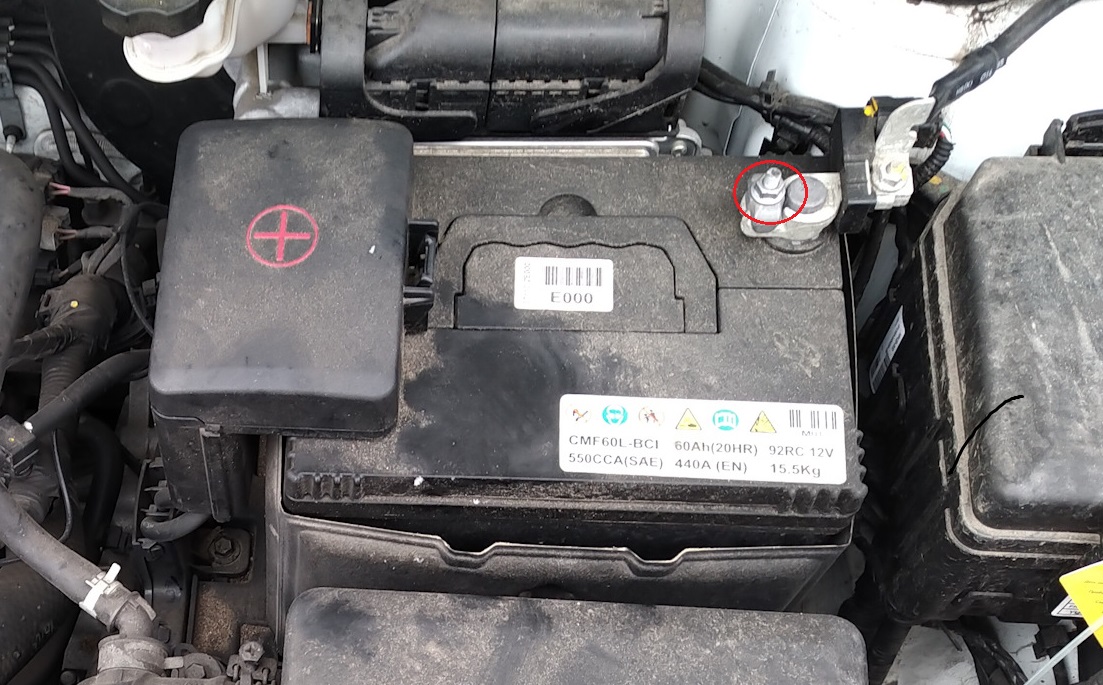

3. Ключом на 10 мм ослабьте гайку крепления и отсоедините отрицательную клемму от аккумуляторной батареи.

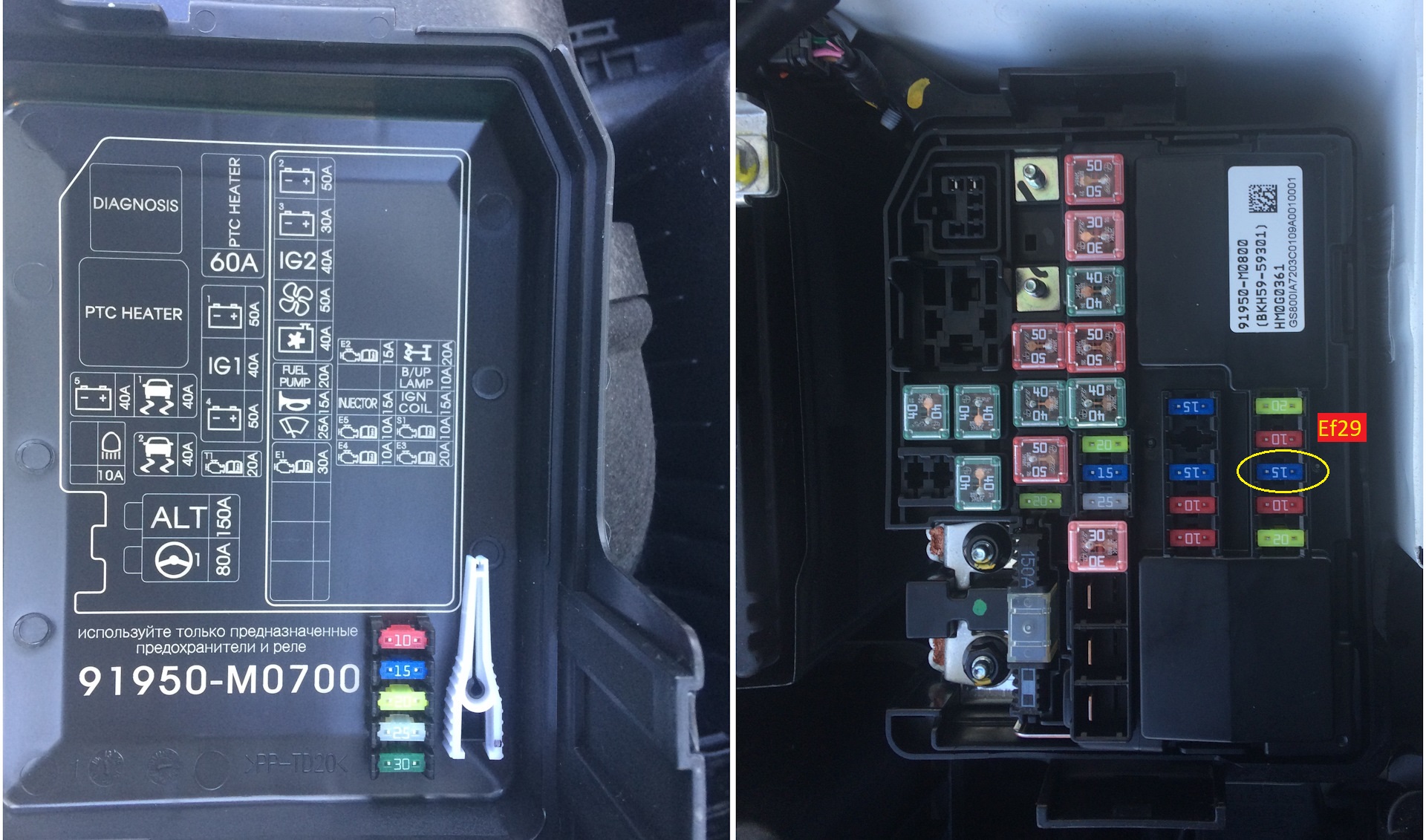

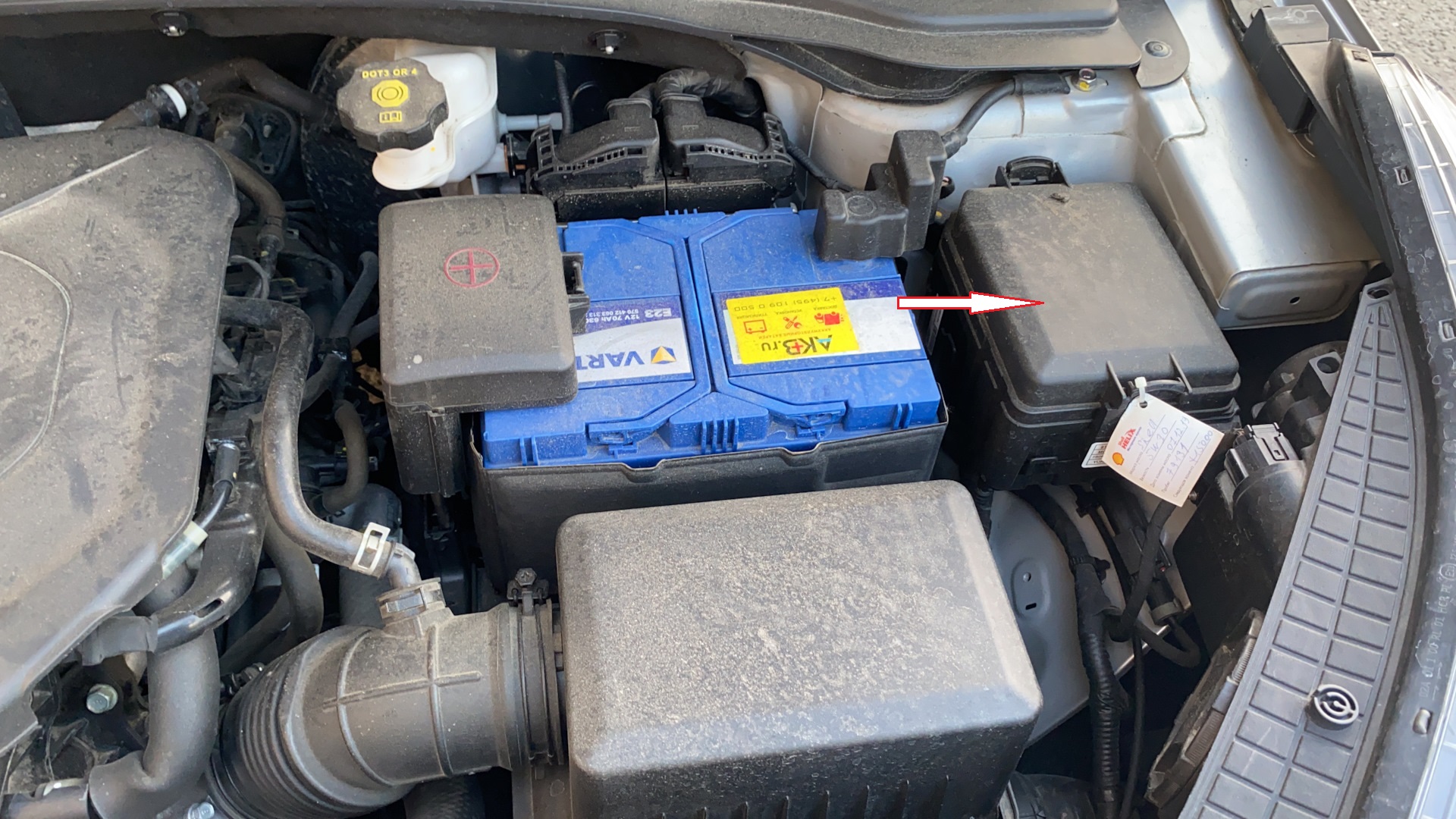

4. Если вы обнаружили, что не работают все катушки зажигания на Хендай, в моторном отсеке откройте блок предохранителей, и проверьте предохранитель Ef29 15A (синий).

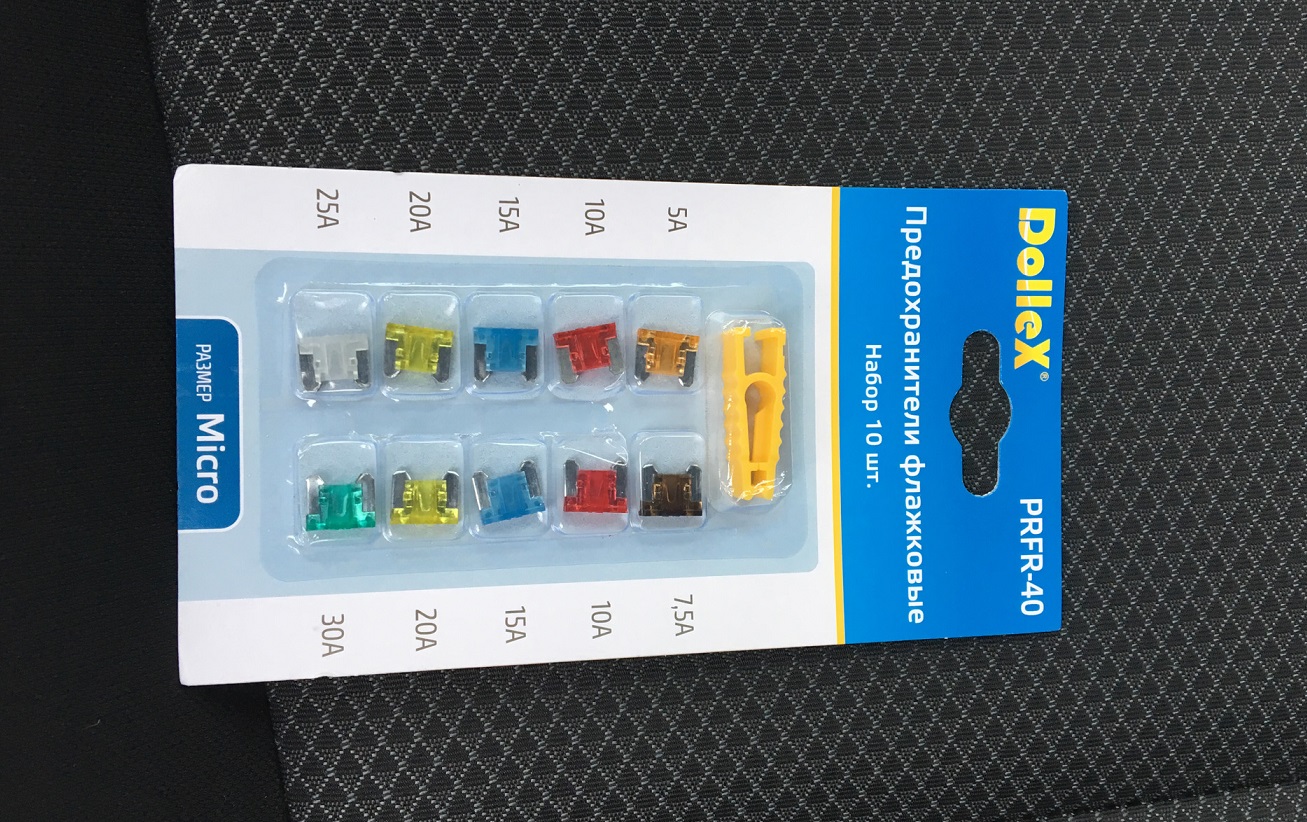

5. Если предохранитель неисправный, замените его на новый. Если после замены предохранитель снова перегорит, нужно отыскать короткое замыкание в электрической цепи системы зажигания.

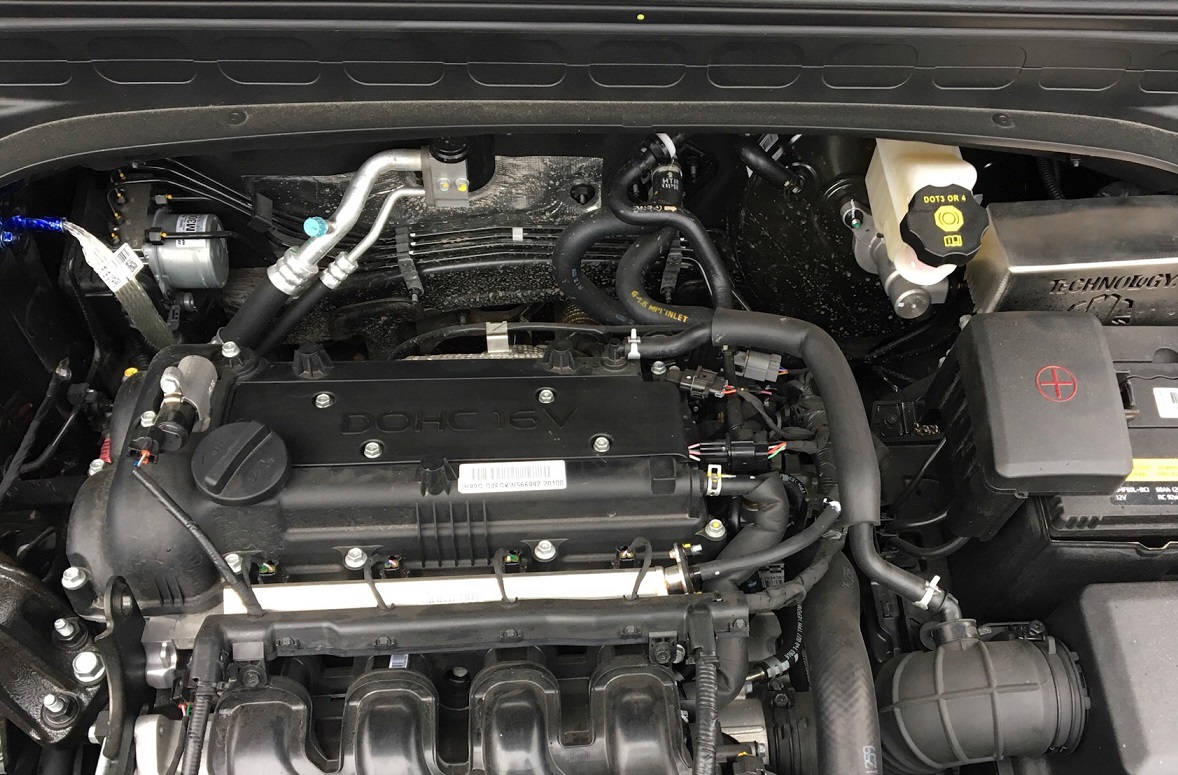

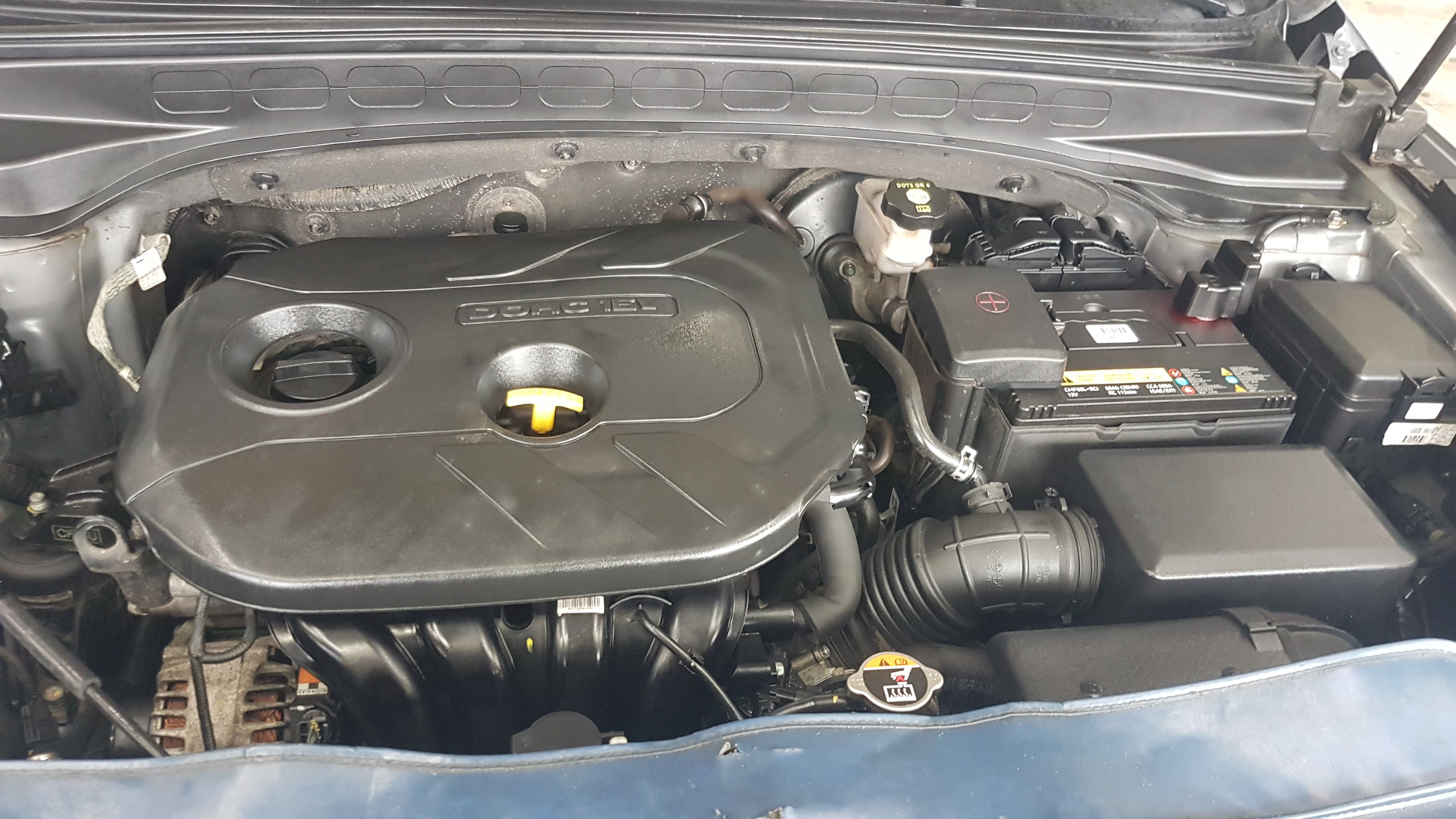

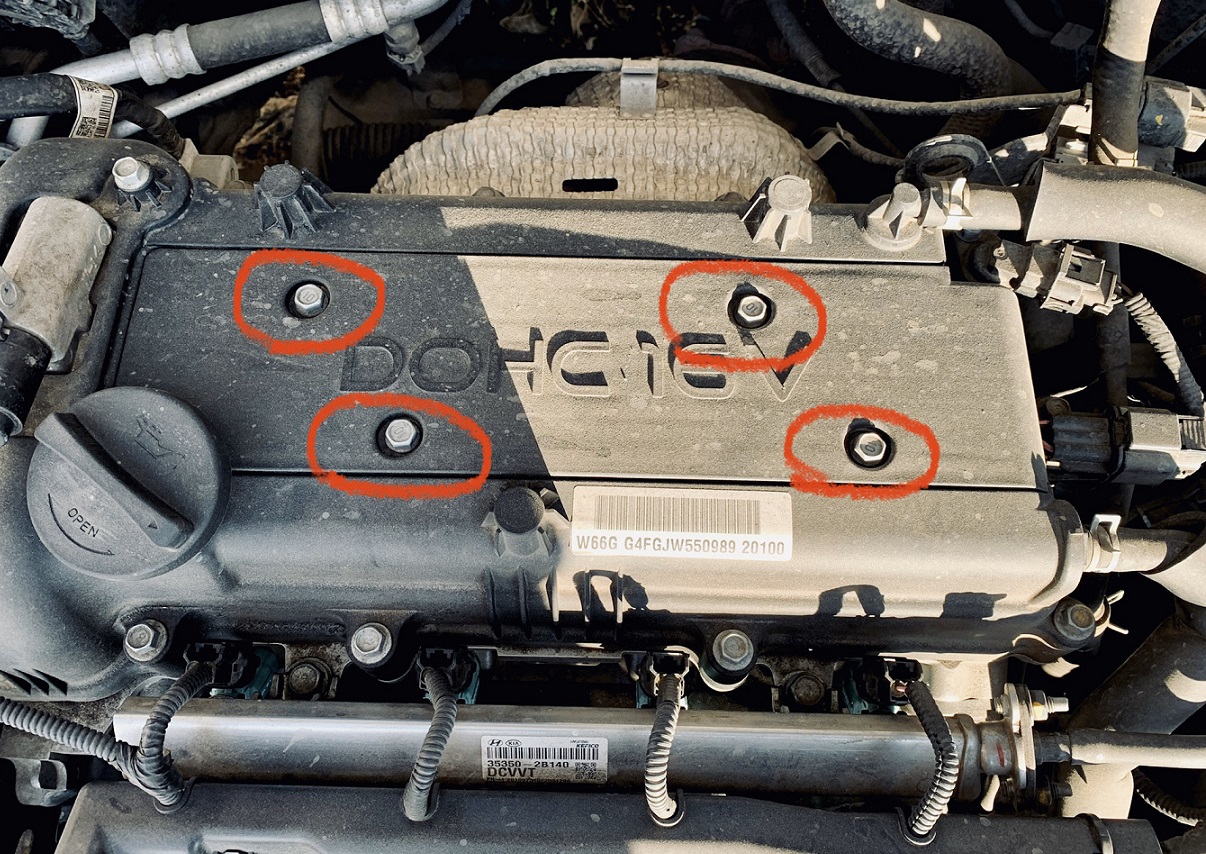

6. На двигателе Gamma 1.6 торцевым ключом на 10 мм выверните 4 болта крепления накладки.

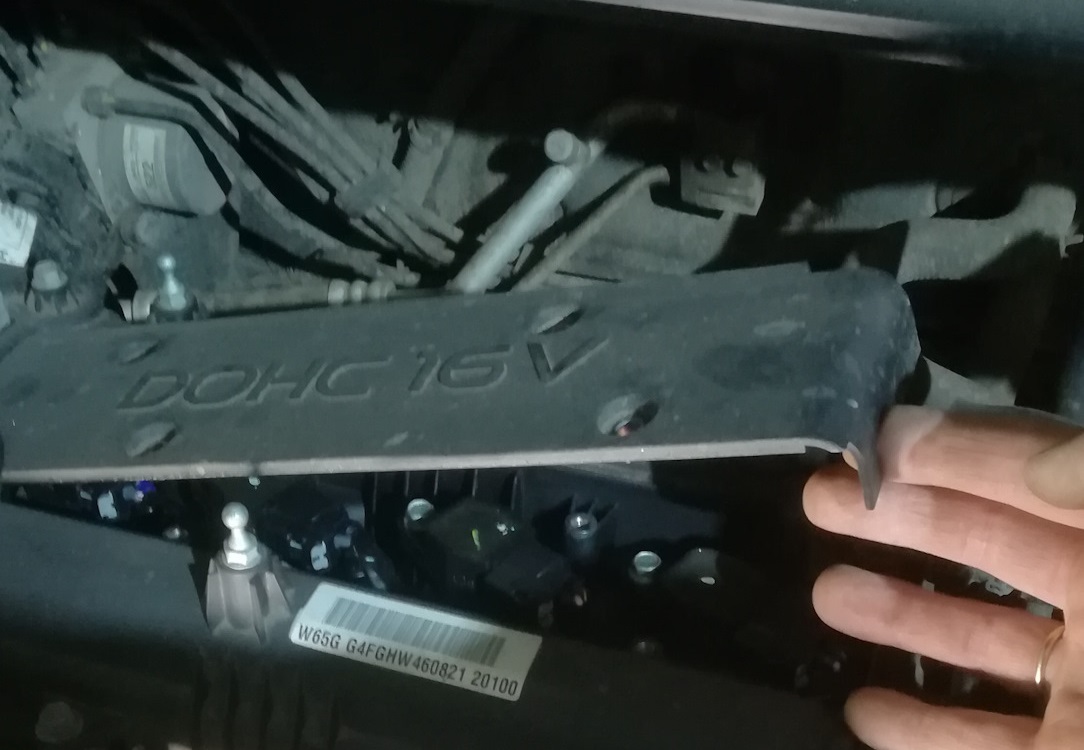

7. Снимите декоративную накладку.

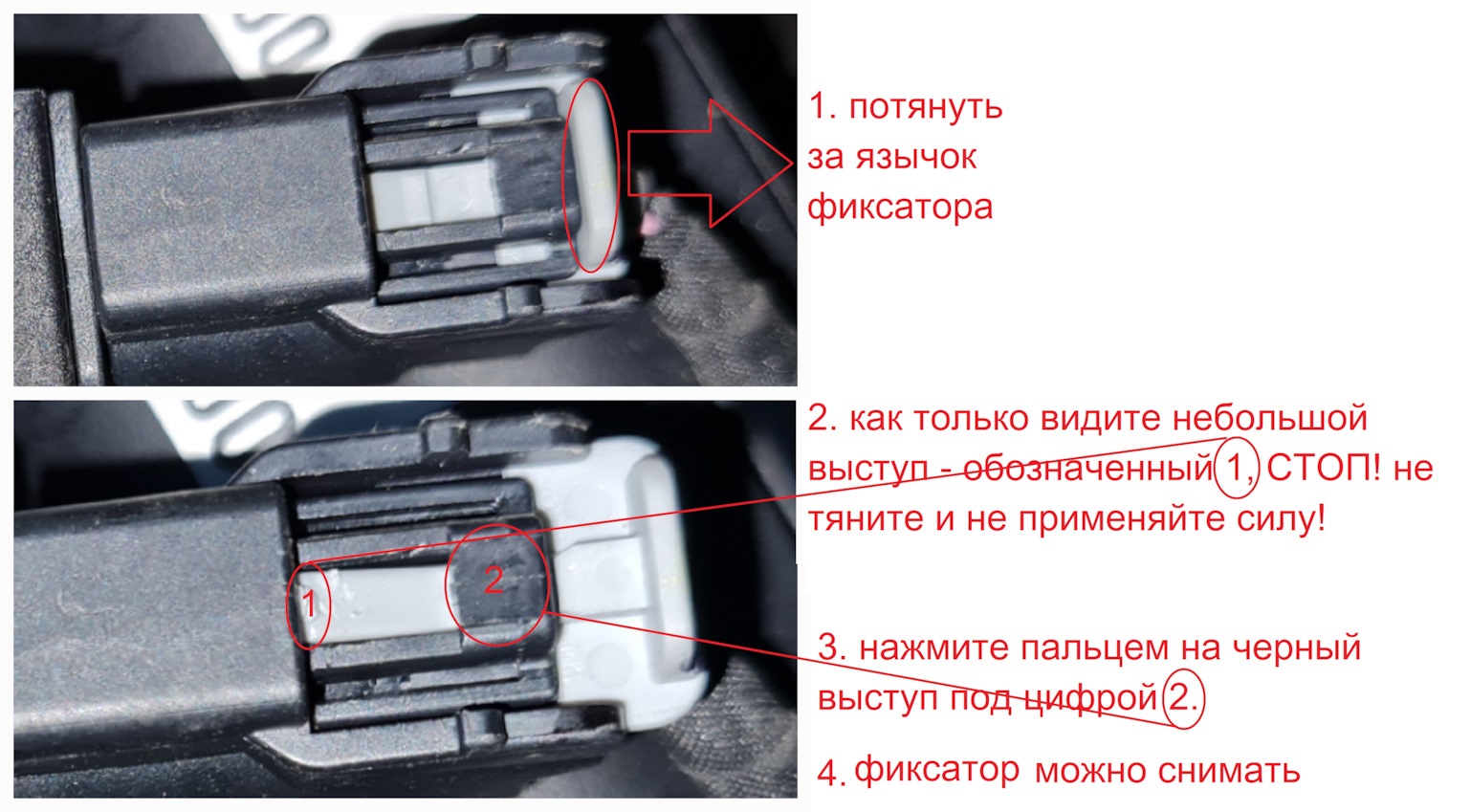

8. Плоской отверткой отожмите стопор фиксатора.

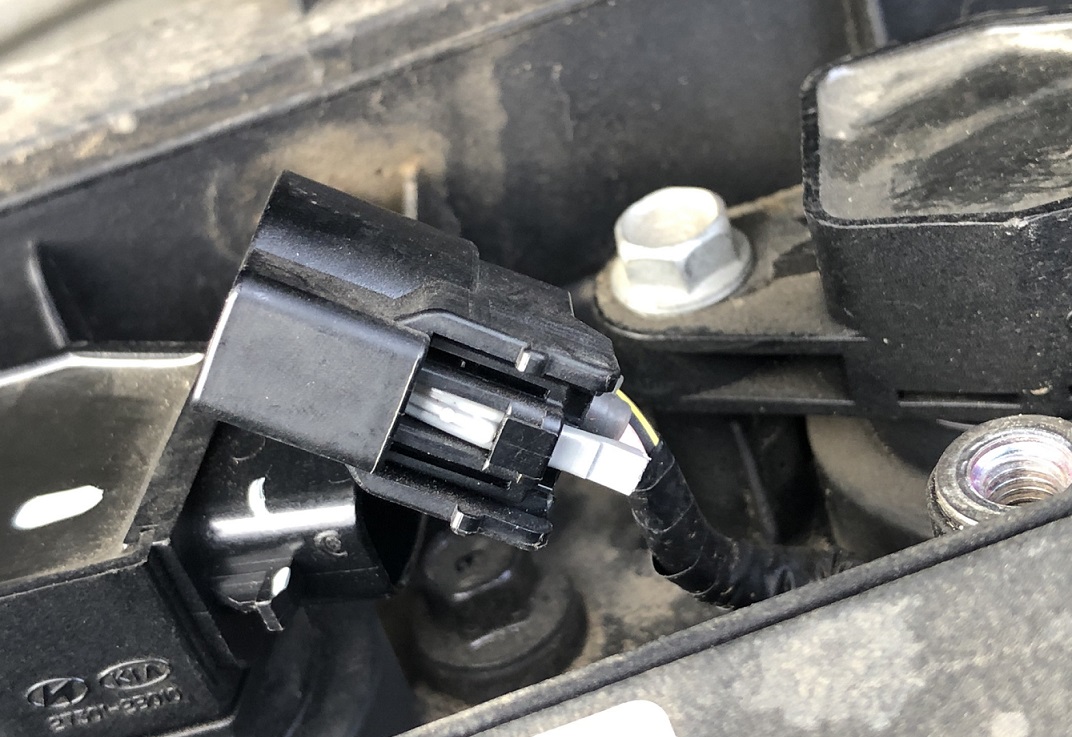

9. Нажав на фиксатор, отсоедините от катушки Хендай Крета колодку проводов.

10. Чтобы проверить первичную обмотку, подготовьте мультиметр в режиме омметра. Замерьте сопротивление между выводами катушки. Величина сопротивления должна находиться в пределах 2-3 Ом. Если сопротивление выше или вообще отсутствует, катушку зажигания Хендай Крета необходимо заменить.

11. Чтобы проверить цепь питания, подсоедините щупы мультиметра в режиме вольтметра к "массе" и контакту колодки проводов (черно-белый провод). Включите зажигание. Мультиметр должен показать напряжение аккумуляторной батареи. Если вы заметили, что напряжение не поступает, устраните неисправность.

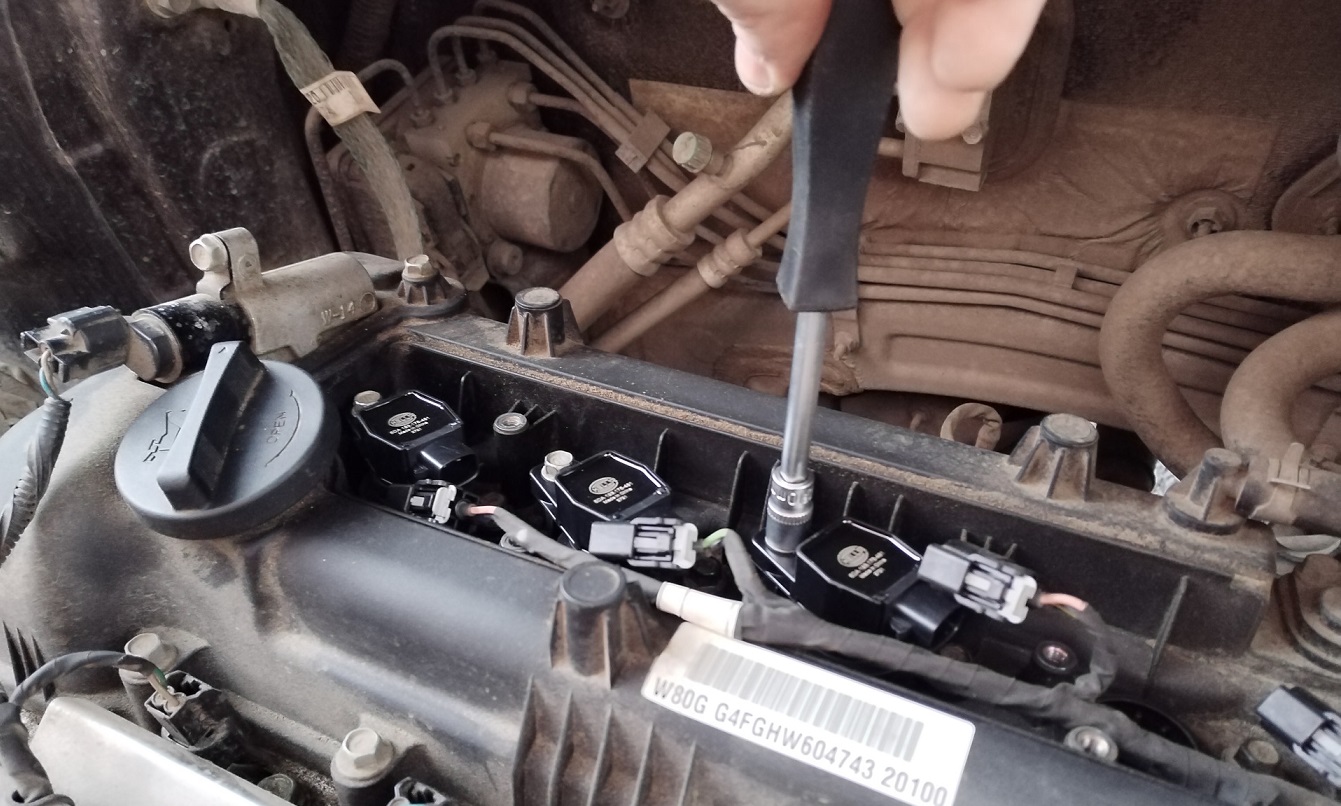

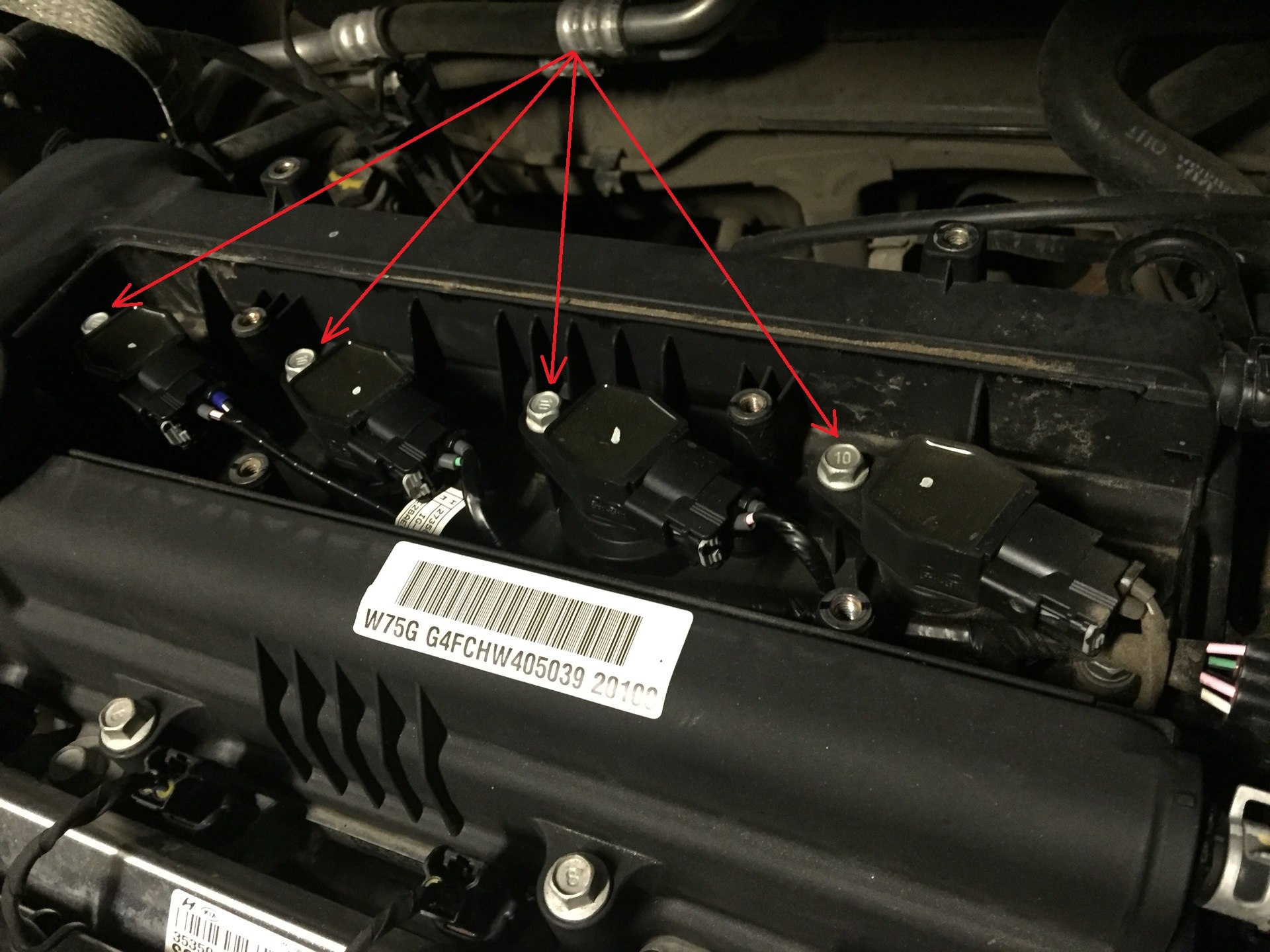

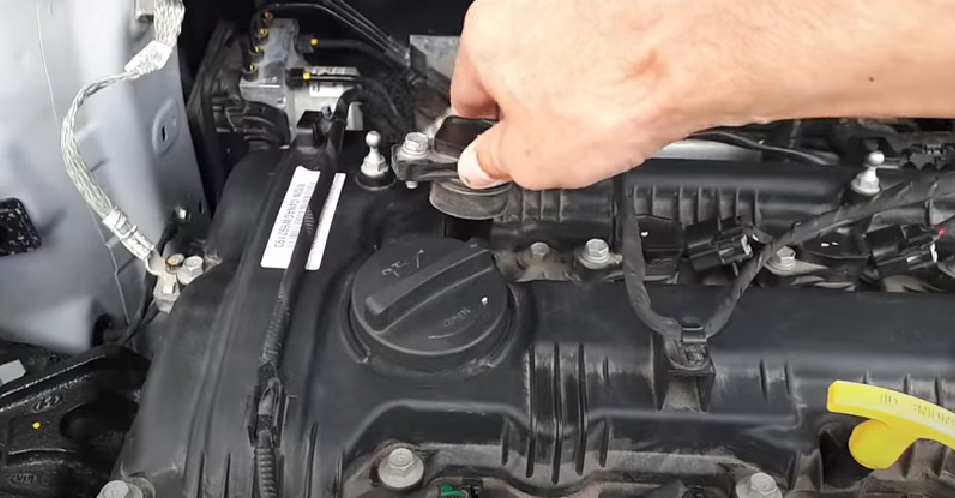

12. Ключом на 10 мм отверните болт крепления.

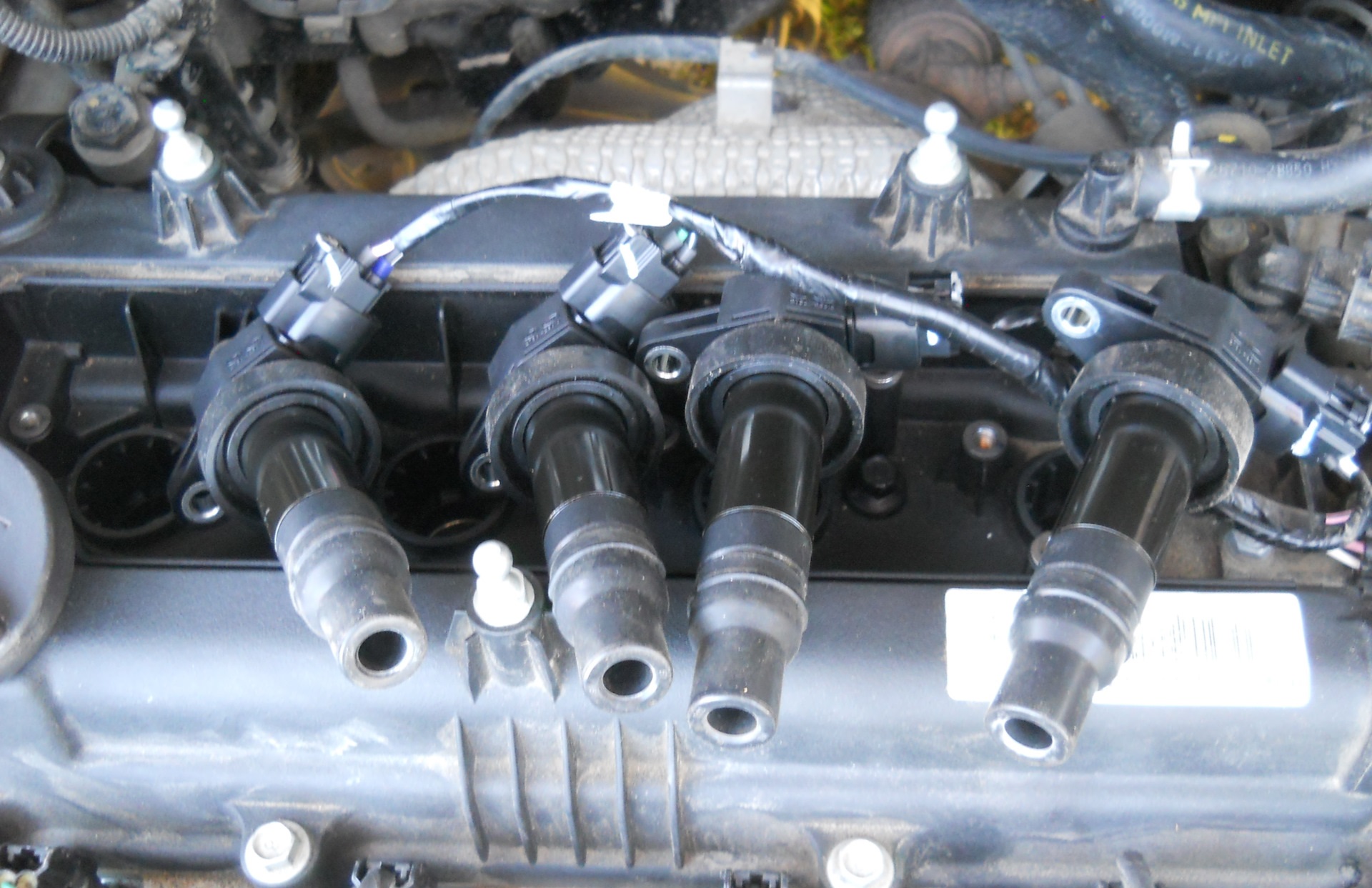

13. Извлеките катушку зажигания с наконечником из свечного колодца.

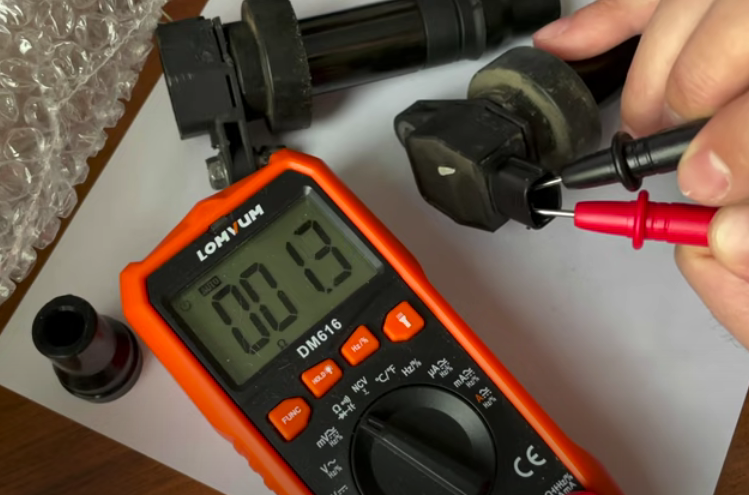

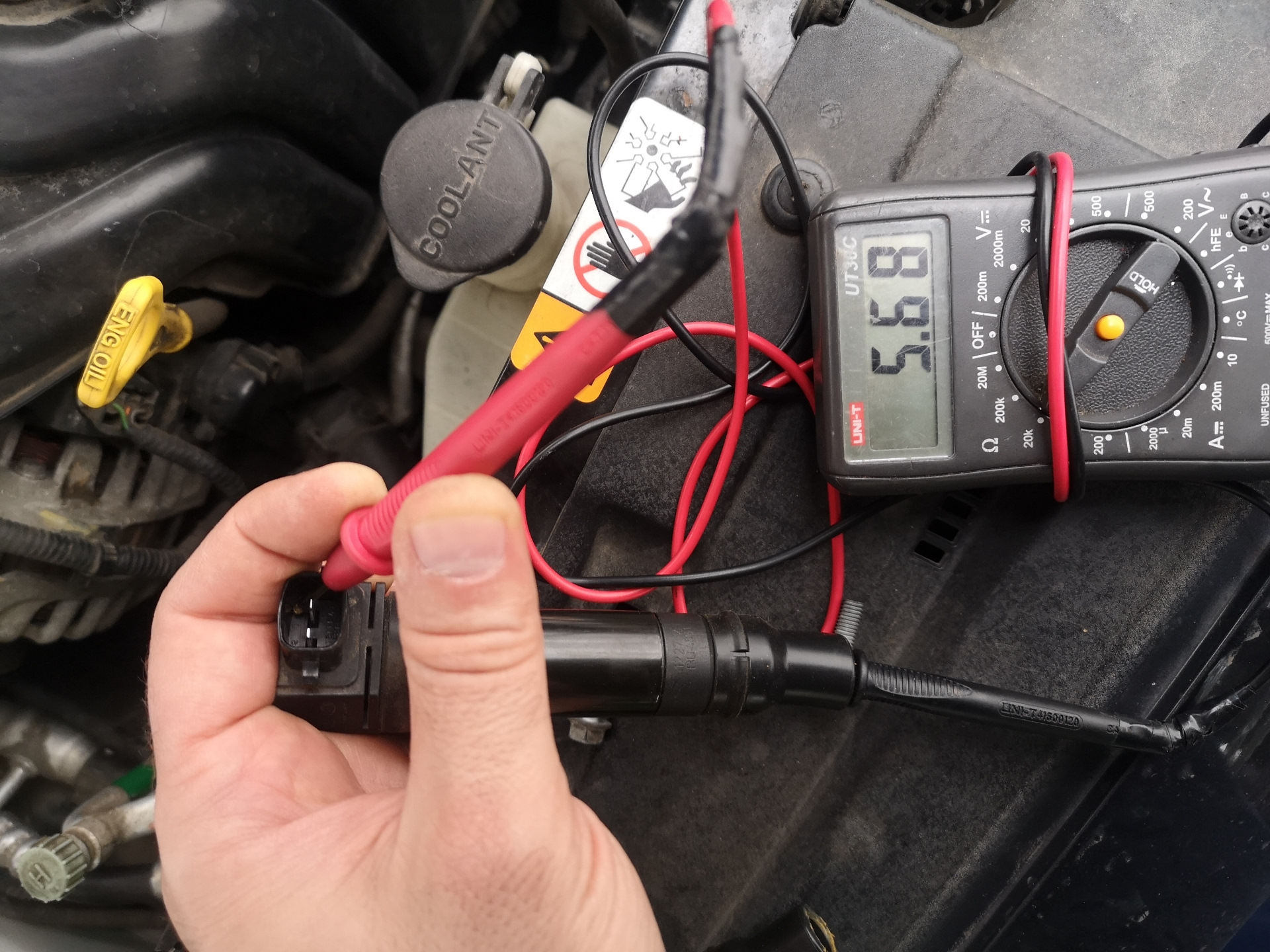

14. Подсоедините щупы мультиметра в режиме омметра к выводам снятой катушки. Измерьте сопротивление вторичной обмотки. Величина должна быть около 6 кОм.

15. Если сопротивление отличается, замените катушку зажигания Хендай Крета на новую.

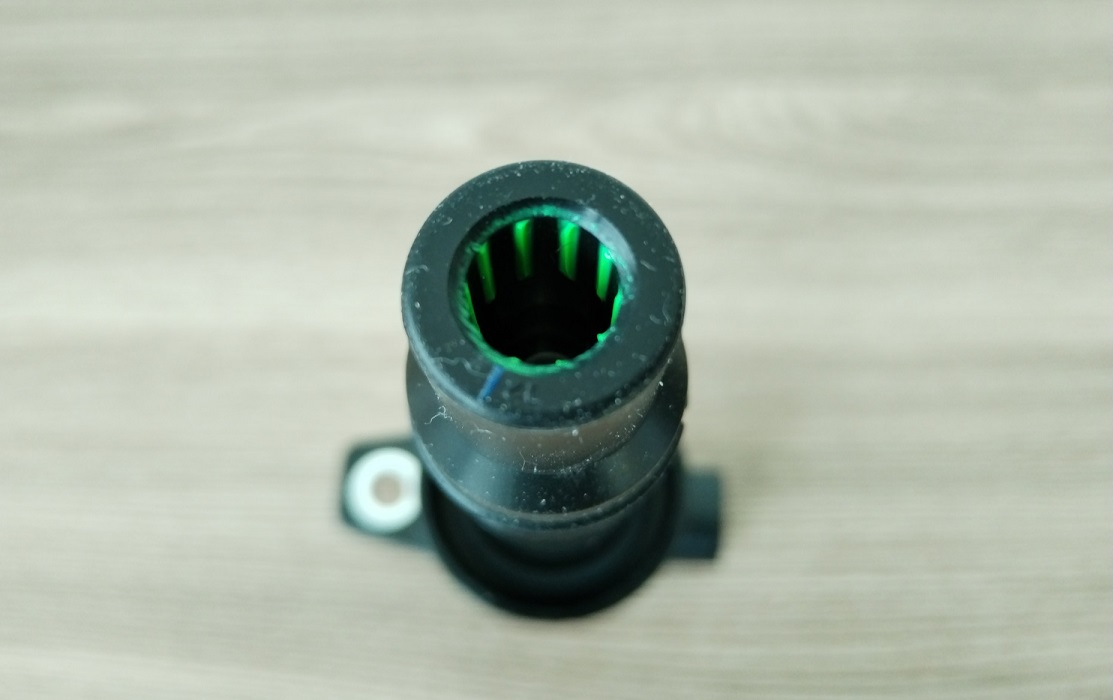

16. Нанесите на наконечник новой катушки технический вазелин или другую подходящую смазку.

17. Установите ее в свечной колодец в порядке, обратном снятию.

18. Подсоедините колодку и зафиксируйте болтом. Момент затяжки — 10-12 Н•м.

19. Если необходимо, аналогично снимите и осмотрите остальные катушки.

20. Установите обратно декоративную накладку.

21. Подсоедините к аккумулятору отрицательную клемму.

22. Проверьте работу двигателя.

Какие катушки зажигания установленына Хендай Крета

Оригинальная катушка зажигания KIA/HYUNDAI — 27301 2B010​.
