Проверка компрессии в цилиндрах Ниссан Х-Трейл 2007 - 2014

Примечание:

Компрессия — это давление воздуха в цилиндре двигателя в конце такта сжатия. Проверка компрессии позволяет оценить техническое состояние цилиндро-поршневой группы и клапанного механизма без разборки двигателя.

Перед тем как проверить компрессию в цилиндрах на Ниссан Х-Трейл с двигателем MR20DE, сначала нужно будет снять впускной коллектор. На двигателе QR25DE — декоративную накладку и резонатор воздуховода. Дальше работа проводится одинаково. Пример показан на двигателе MR20DE.

Для выполнения проверки нужен помощник и специальный компрессометр.

Снятие впускного коллектора Ниссан Х-Трейл

1. Прогрейте автомобиль до рабочей температуры (не ниже 70ºС).

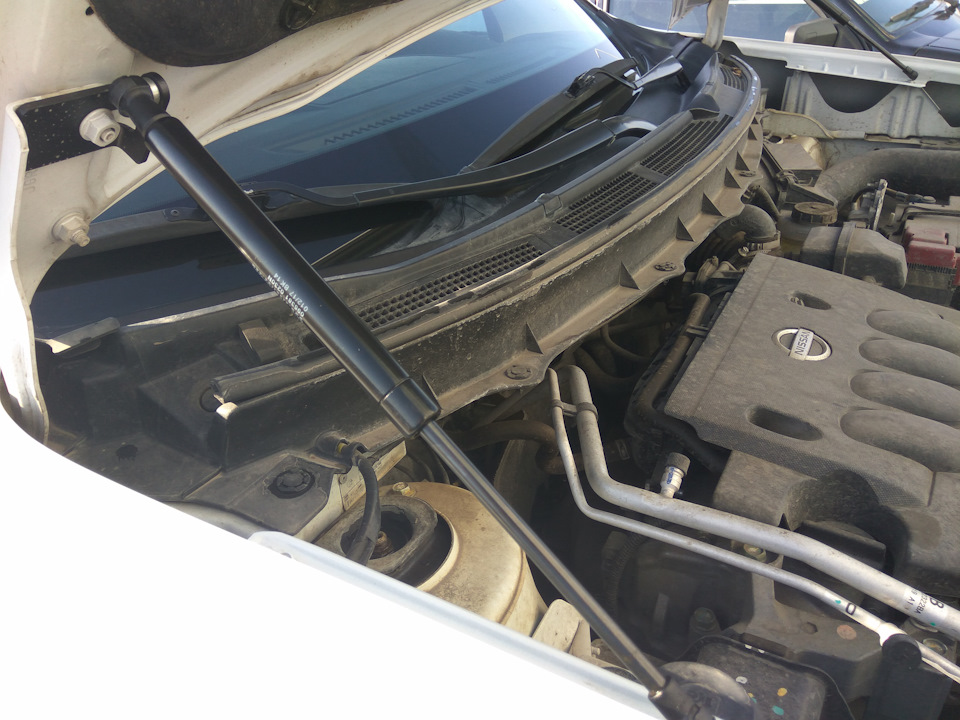

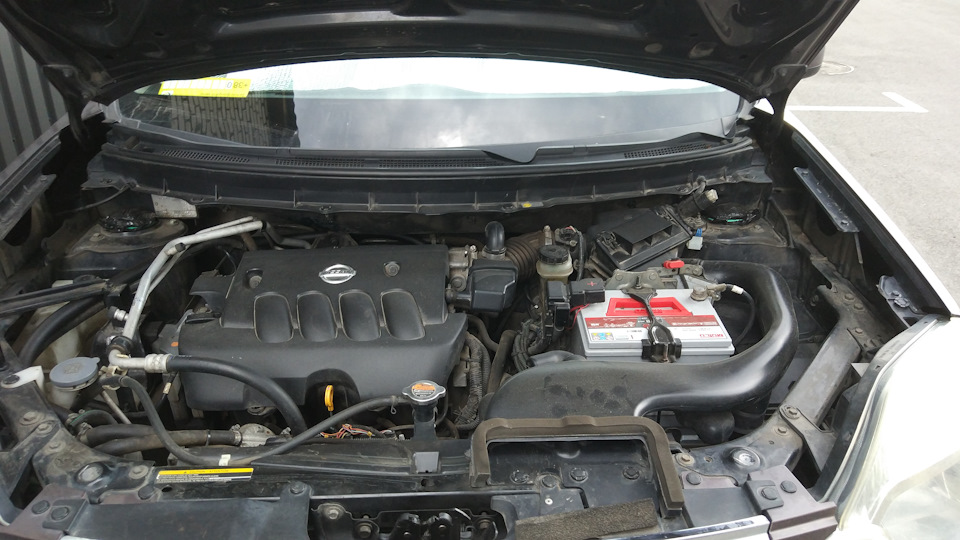

2. Поднимите крышку капота и зафиксируйте ее упором.

3. Торцевой головкой на 10 мм выверните 2 болта крепления декоративной накладки двигателя.

4. Выведите спереди из держателей и снимите накладку.

5. Нажмите на фиксатор и отсоедините от клапана адсорбера колодку проводов.

6. Сожмите пассатижами крепежный хомут и сдвиньте его по шлангу.

7. Отсоедините от клапана шланг.

8. Торцевой головкой на 8 мм открутите 2 болта крепления воздухоподводящего рукава.

9. Сдвиньте пассатижами хомут крепления шланга. Снимите шланг вентиляции картера со штуцера воздухоподводящего рукава.

10. Снимите воздухоподводящий рукав и уберите его в сторону.

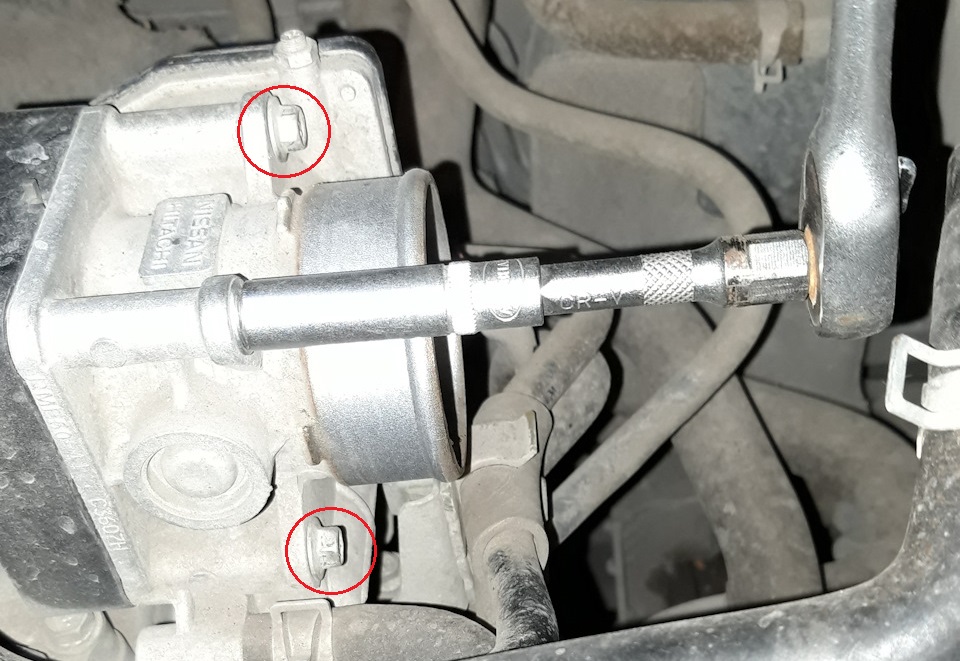

11. Торцевой головкой на 8 мм выверните 4 болта крепления дроссельного узла к коллектору.

12. Отведите дроссель в сторону.

13. Ослабьте хомут шланга вакуумного усилителя тормозов. Сдвиньте хомут по шлангу, и отсоедините шланг от впускного коллектора.

14. Таким самым способом отсоедините шланг системы вентиляции картера от штуцера на головке блока цилиндров.

15. Торцевой головкой на 10 мм с удлинителем выверните 5 передних болтов крепления фланца впускного коллектора к головке блока цилиндров.

16. Торцевой головкой на 10 мм выверните болт заднего крепления ресивера впускного коллектора.

17. Выверните болт заднего крепления впускного коллектора к головке блока цилиндров, расположенного под дроссельным узлом.

18. Снимите впускной коллектор.

Снятие катушек и свечей зажигания Ниссан Х-Трейл

1. Для избежания попадания грязи и пыли в цилиндры двигателя, тщательно очистите ветошью верхнюю часть двигателя.

2. Нажмите на фиксатор и отсоедините от катушки зажигания колодку проводов.

3. Торцевым ключом на 10 мм выверните болт крепления катушки.

4. Снимите катушку со свечи зажигания.

5. Свечным ключом на 14 мм выверните свечу зажигания.

6. Извлеките свечу зажигания из свечного колодца.

7. Аналогично снимите остальные 3 катушки и свечи зажигания.

Снижение давления в системе питания Ниссан Х-Трейл

1. Подденьте плоской отверткой фиксаторы 3-х держателей воздуховода.

2. Снимите заглушку с двумя держателями, и вытяните 3-й фиксатор.

3. Выведите нижний патрубок воздуховода из зацепления с воздуховодом нижнего ресивера, и задний патрубок из зацепления с корпусом воздушного фильтра.

4. Потяните воздуховод вверх, на себя, и вытяните его из моторного отсека.

5. Отожмите фиксаторы монтажного блока, расположенно­го в моторном отсеке.

6. Приподнимите и извлеките из корпуса и разверните задний монтажный блок  (блок может иметь разный вид).

7. Извлеките предохранитель топливного насоса EF57 или F17 15А (FUEL PUMP, синий).

Примечание:

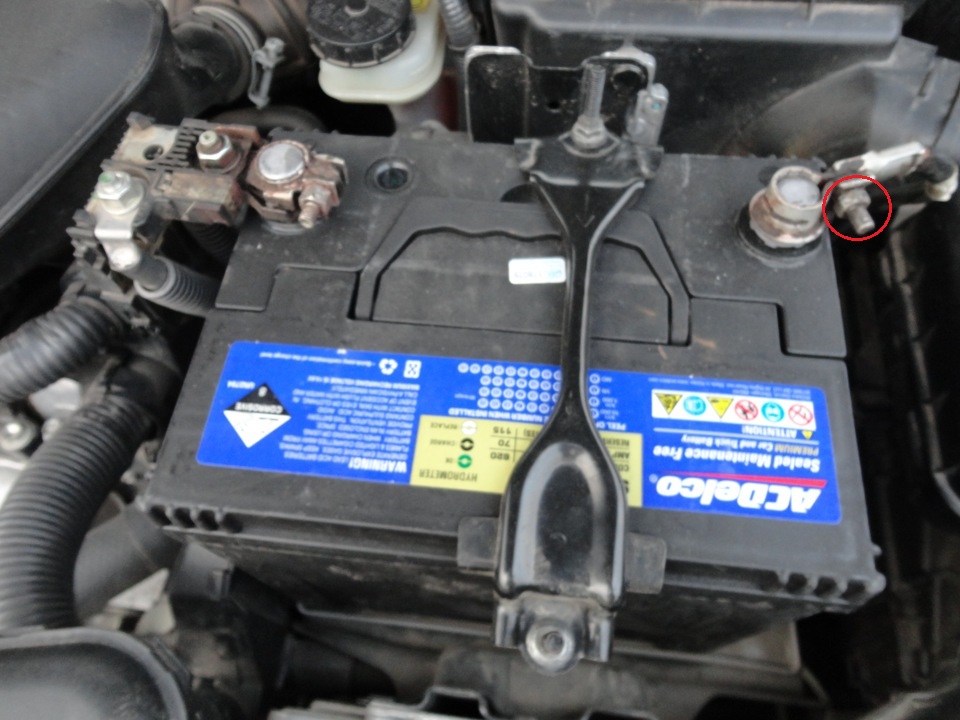

8. Подсоедините обратно провод к клемме «минус» АКБ.

9. Пустите мотор и дайте ему поработать 10-15 сек до полной выработки топлива из топливной рампы.

10. Выключите зажигание. Давление в топливной системе сброшено.

Проверка компрессии в цилиндрах Ниссан Х-Трейл

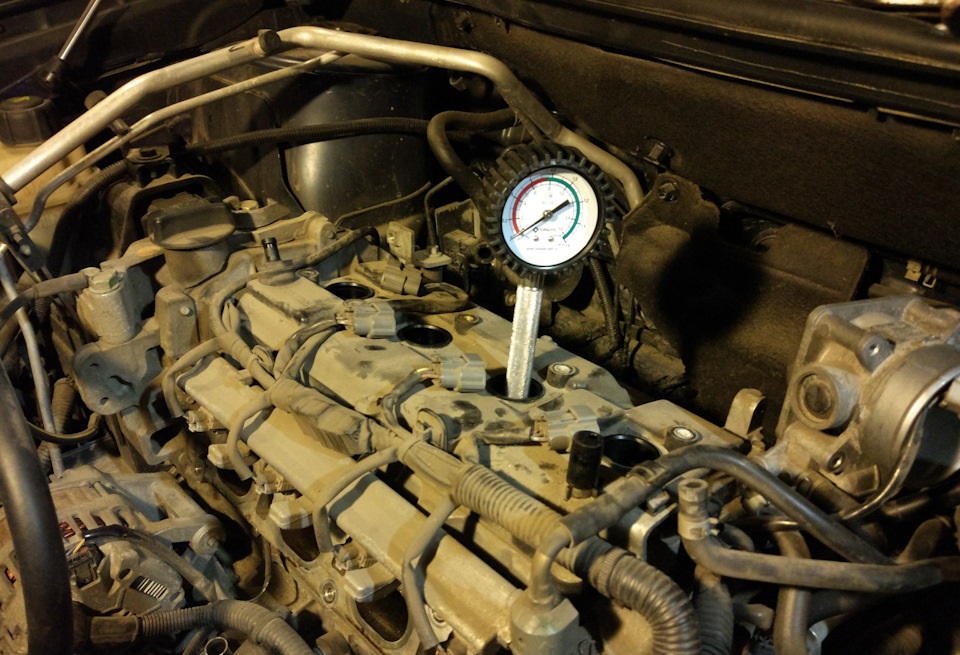

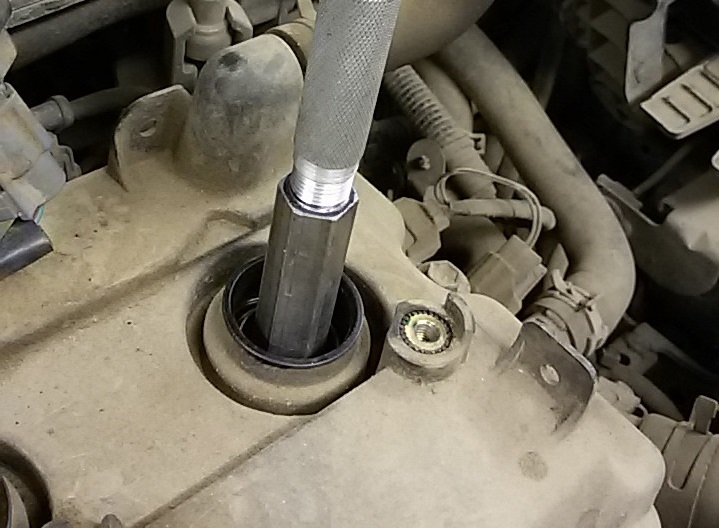

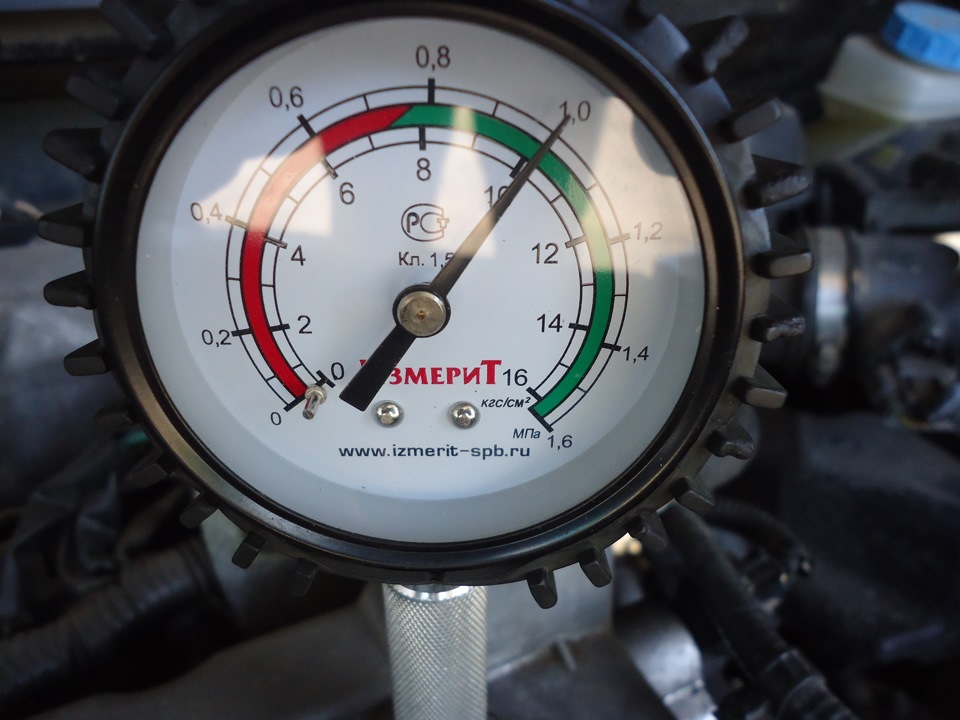

1. Вставьте в свечное отверстие одного из цилиндров двигателя компрессометр. Удерживайте его рукой или вверните.

2. Для полного открытия дроссельной заслонки, попросите помощника нажать на педаль акселератора до упора. На автомобиле с двигателем QR25DE попросите помощника нажать на педаль газа до упора и включить стартер на 5-10 с.

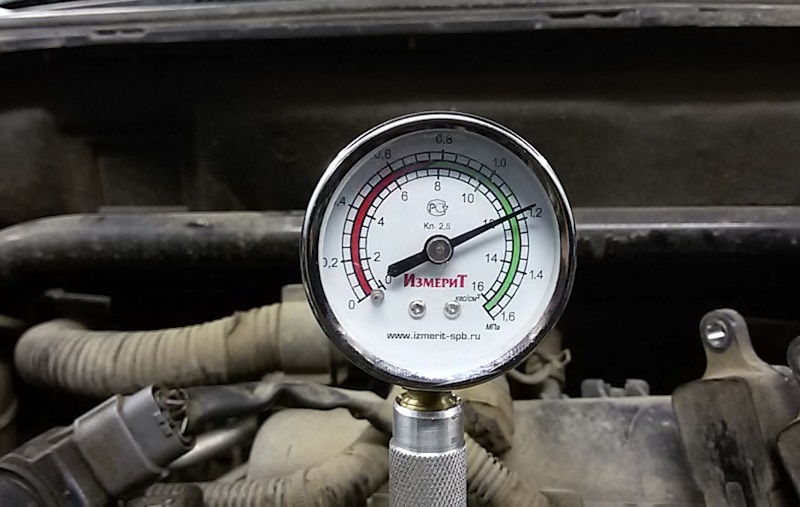

3. У исправного двигателя Ниссан Х-Трейл компрессия в цилиндрах должна быть более 1,0 МПа, а разница в компрессии между цилиндрами — не более 0,1 МПа.

Примечание:

Важными условиями правильности показаний при проверке компрессии являются исправность стартера и его электрических цепей, а также полная заряженность АКБ.

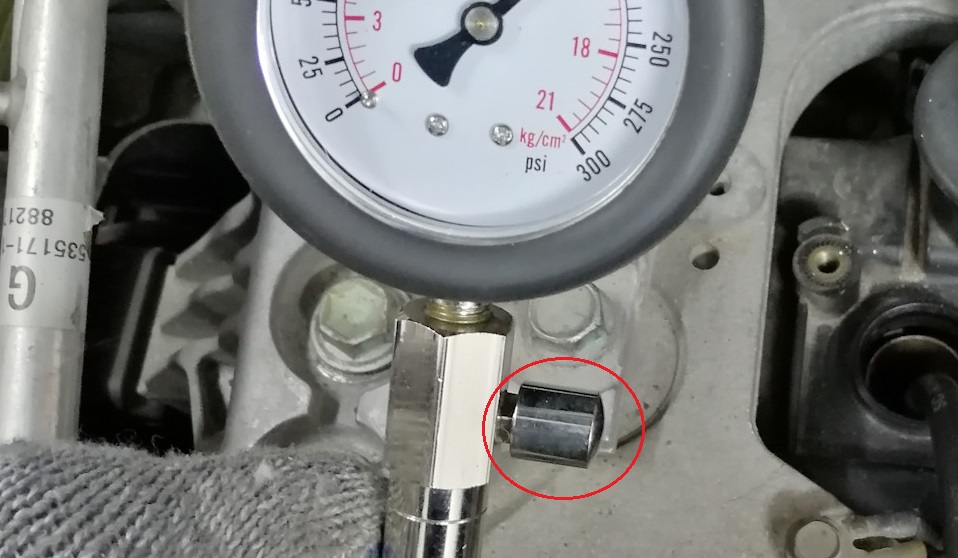

4. Запомните или запишите показания компрессометра. Нажмите на клапан выпуска воздуха и обнулите прибор.

5. Аналогично замерьте компрессию и в других цилиндрах двигателя Ниссан Х-Трейл.

6. Если компрессия меньше допустимого значения, медицинским шприцем залейте в свечные отверстия с низкой компрессией около 10 мл чистого моторного масла.

7. Повторно замерьте компрессию на Ниссан Х-Трейл. Если компрессия повысилась, скорее всего неисправны поршневые кольца. Если осталась неизменной, значит, тарелки клапанов неплотно прилегают к их седлам или повреждена прокладка головки блока цилиндров.

8. По окончанию проверки, установите свечи, катушки зажигания и все снятые детали на место в порядке, обратном снятию.

9. Запустите двигатель и убедитесь в том, что он работает плавно.

10. Выполните диагностику неисправностей. При необходимости, удалите сохраненные коды неисправности.
