Проверка наружного освещения Citroen C5 II

Детали и расходники:

• Дальний свет: лампа Н1 (6216 47)
• Габаритный фонарь: лампа Н6W (6216 70)
• Ближний свет: лампа Н7/ лампа D1S (6216 56)/(6216 66)
• Фары с направленным светораспределением/указатель поворота: лампа Н7 / лампа НР19 (6216 56)
• Дневное освещение: лампа НР24
• Передний указатель поворота: лампа РY21W (6216 31)
• Передняя противотуманная фара: лампа Н11 (6216 H0)
• Задние габаритные огни: лампа R5W
• Фонарь заднего хода: лампа P21W (6216 A4)
• Задние фонари стоп-сигналов и габаритные фонари: лампа Р21W\5W
• Задние противотуманные фонари: лампа Р21W (6216 A4)
• Задний указатель поворота: лампа РY21W (6216 31)

Примечания:

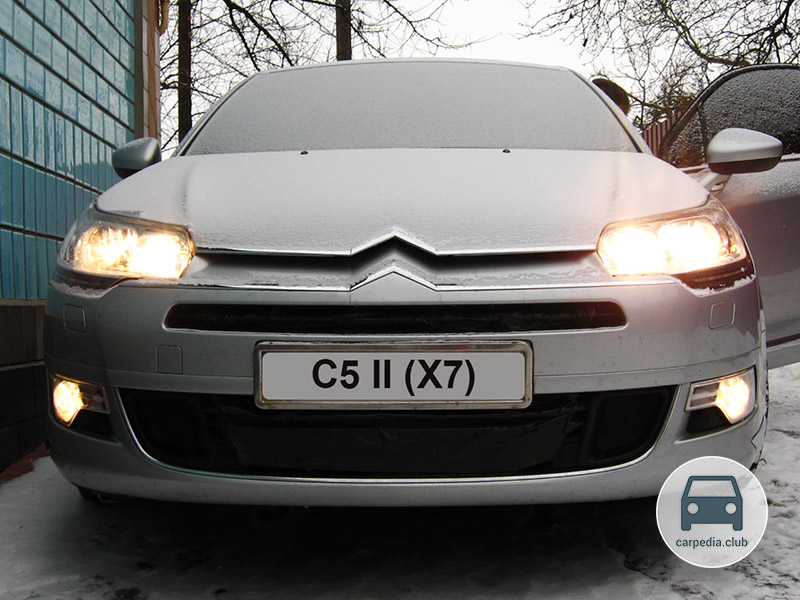

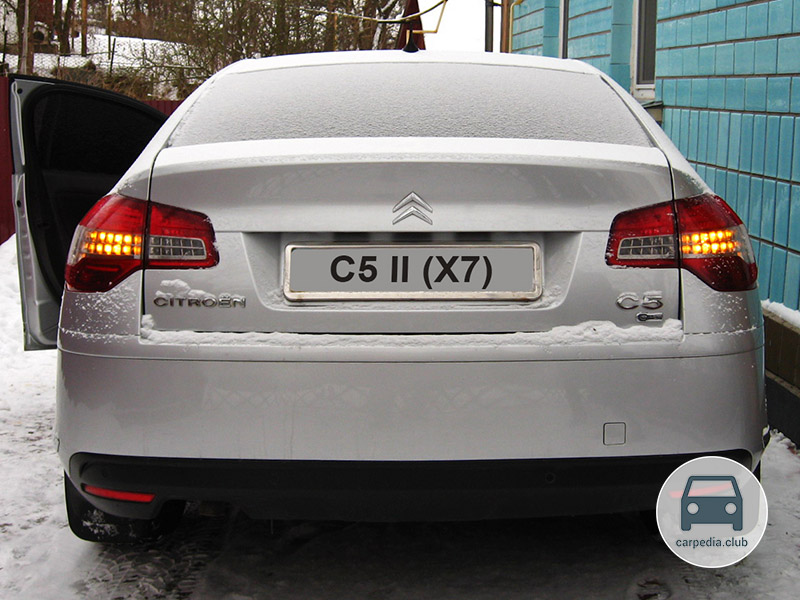

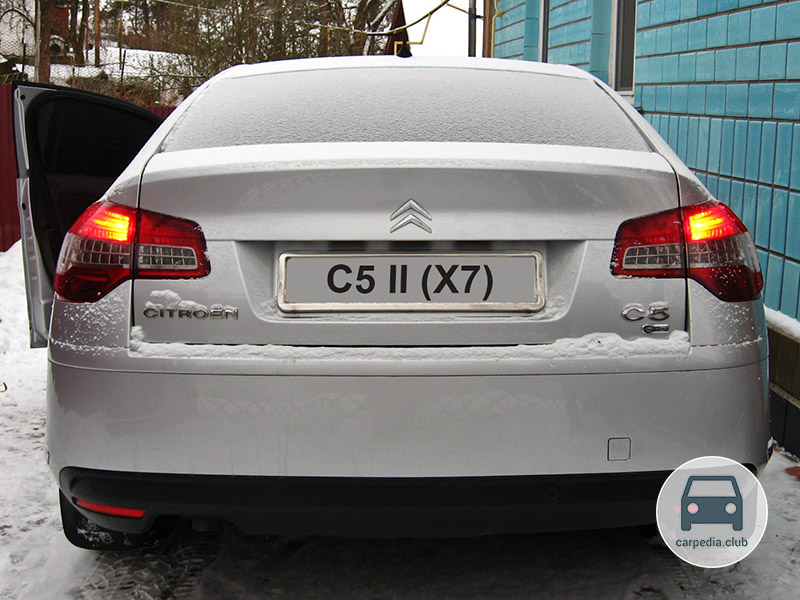

Проверьте наружное освещение, поочередно включив габаритные огни, ближний свет фар, дальний свет фар Ситроен С5, противотуманные фары, задний противотуманный фонарь, указатели поворотов и их повторители, аварийную сигнализацию, стоп-сигналы и фонари заднего хода.

После поездки под сильным дождем или мойки автомобиля рассеиватели фар и задних фонарей могут выглядеть побелевшими, что обусловлено разницей значений температуры воздуха внутри и снаружи фар. Это явление аналогично запотеванию стекол окон автомобиля изнутри во время дождя и не является признаком неисправности.

В зависимости от версии, используют 2 типа фар:

• Фары с направленным светораспределением с галогенными лампами, имеющие сложную поверхность;
• Двухфункциональные управляемые фары с газоразрядными лампами с функцией освещения поворотов.

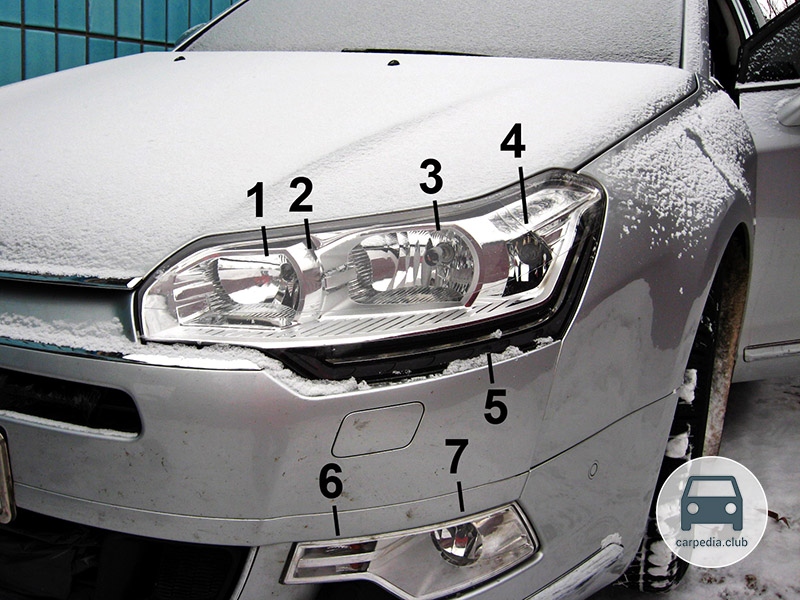

1. Передняя блок-фара Ситроен С5 с галогенной/газоразрядной лампой:

1 – Дальний свет: лампа Н1;

2 – Габаритный фонарь: лампа W5W;

3 – Ближний свет: лампа Н7 / лампа D1S;

4 – Фары с направленным светораспределением/указатель поворота: лампа Н7/лампа НР19;

5 – Дневное освещение: лампа НР24;

6 – Указатель поворота: лампа НР24W;

7 – Передняя противотуманная фара: лампа Н11 (в зависимости от уровня комплектации).

Технология «управляемых фар» с газоразрядными лампами на 90% увеличивает видимое расстояние при поворотах (широкие виражи, проходимые на средний или большой скорости) благодаря способности фар поворачиваться на 15° наружу и на 8° к внутренней оси автомобиля.

Степень поворота световых пучков определяется углом и скоростью поворота рулевого колеса.

Дополняющее действие фар освещения поворота позволяет до 105° осветить правый или левый угол поворота автомобиля на скорости менее 40 км/ч.

Управляемые фары могут переходить из режима фар ближнего света в режим фар дальнего света при использовании одних и тех же ламп (Двухфункциональные ксеноновые лампы).

Указатели поворотов и противотуманные фары Ситроен С5 вынесены на передний бампер. В случае замены лампы они снимаются через переднюю часть.

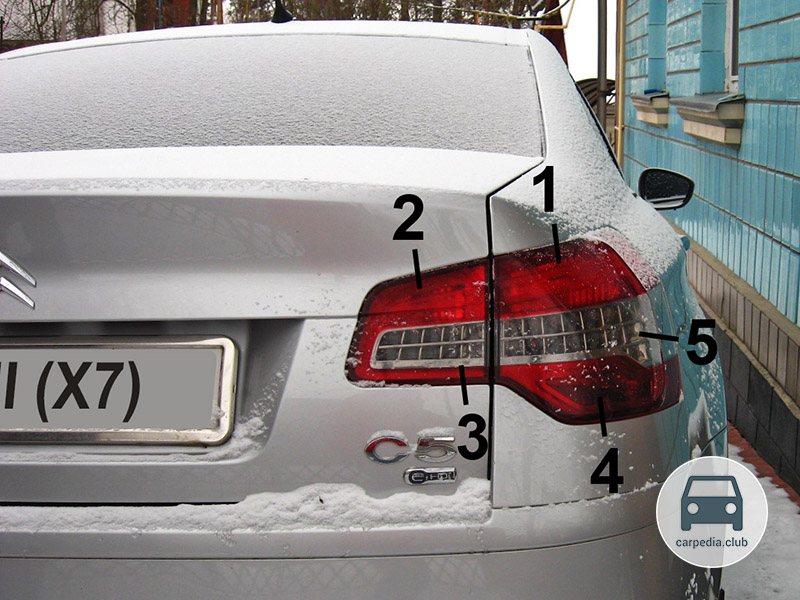

2. Для задних фар используются обычные лампы:

1 – Стоп-сигнал и габаритный фонарь: лампа Р21W/5W;

2 – Габаритные огни: лампа R5W;

3 – Фонарь заднего хода: лампа РY21W;

4 – Задние противотуманные фонари: лампа Р21W;

5 – Задний указатель поворота: лампа Р21W.

Различные функции наружного освещения:

• Автоматическое включение габаритных фонарей, передних фар ближнего света, задних габаритных фонарей и фонарей подсветки номерного знака при достижении определенного порогового значения уменьшения освещенности;
• Сопроводительное освещение Ситроен С5, заключающееся в том, что габаритные фонари и фары ближнего света выключаются не сразу после выключения зажигания или при открытии и закрытии двери, а по истечении определенного периода времени;
• Дистанционное включение освещения на период менее одной минуты при нажатии на кнопку включения освещения на пульте дистанционного управления.

В статье не хватает:

• Фото деталей и расходников
