Проверка обогреваемого заднего стекла

Рис. 7.76. Проверка целости проводников элемента обогрева заднего стекла: 1 – щуп вольтметра; 2 – направление нажатия пальцем; 3 – фольга; 4 – дорожка нагревательного элемента

ПРЕДУПРЕЖДЕНИЕ

Чтобы не повредить дорожки нагревательного элемента при проверке, намотайте фольгу на наконечники щупов вольтметра. Для проверки на наличие обрыва прижмите фольгу пальцем и проведите ее по всем дорожкам нагревательного элемента (рис. 7.76).

Проверка технического состояния

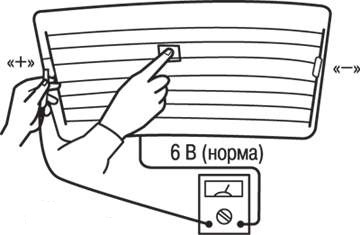

Рис. 7.77. Схема проверки сопротивления дорожек нагревательного элемента заднего стекла

Включите обогрев заднего стекла выключателем и проверьте напряжение на каждой дорожке в точке, расположенной в середине стекла (рис. 7.77). Если напряжение по вольтметру составляет примерно 6 В, дорожку нагревательного элемента можно считать исправной.

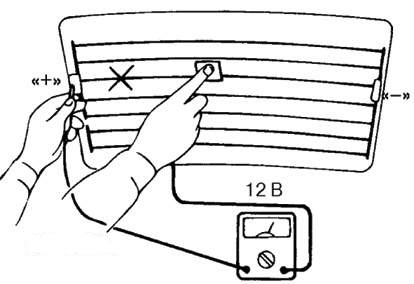

Рис. 7.78. Определение местонахождения точки обрыва дорожки нагревательного элемента заднего стекла при показании вольтметра 12 В (точка обрыва отмечена крестиком)

Если дорожка оборвана посредине между центральной точкой и выводом «+» (рис. 7.78), вольтметр покажет напряжение 12 В.

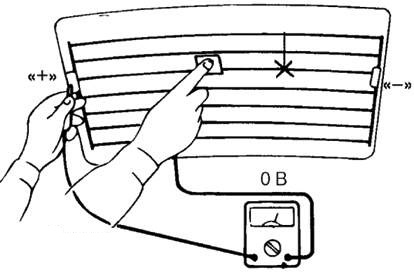

Рис. 7.79. Определение местонахождения точки обрыва дорожки нагревательного элемента заднего стекла при показании вольтметра, равном нулю (точка обрыва отмечена крестиком)

Если обрыв дорожки произошел посредине между центральной точкой и выводом «–» (рис. 7.79), вольтметр покажет напряжение, равное нулю.

Для отыскания точного места обрыва медленно перемещайте щуп вольтметра по дорожке к предполагаемому месту обрыва. Найдите точку, где напряжение появляется или падает до нуля. Точка, в которой меняется напряжение, является точкой обрыва цепи.

Проверьте омметром сопротивление каждой дорожки нагревательного элемента между одним из выводов и средней точкой дорожки и между этим же выводом и средней точкой соседней дорожки. Сопротивление секции, в который произошел обрыв, будет в два раза больше сопротивления другой секции. Перемещайте щуп тестера по секции с разрывом до точки, в которой сопротивление резко меняется.

Устранение обрыва проводников  элемента обогрева

Для этого вам потребуются: токопроводящая краска, разбавитель для краски, клейкая лента, смывка для силикона.

С помощью тонкой кисти протрите поверхность стекла вокруг найденных мест обрыва дорожки, очистите эту поверхность смывкой для силикона и наклейте два кусочка клейкой ленты вдоль поврежденного проводника по обе стороны от места обрыва так, чтобы отрезки ленты не накладывались на нить проводника.

Сильно встряхните емкость с токопроводящей краской и кисточкой нанесите ее на место обрыва в три слоя с интервалом около

15 мин (наклеенные отрезки липкой ленты служат шаблоном, который обеспечивает нанесение слоя краски шириной, сравнимой с шириной дорожки нагревательного элемента).

Снимите липкую ленту.

Прежде чем включать обогрев стекла, дайте краске высохнуть достаточное время (время высыхания указано на упаковке с краской).

Для улучшения внешнего вида токоведущей дорожки после полного высыхания краски (через 24 ч) аккуратно удалите ножом излишек краски.
