Проверка осевого зазора, снятие и установка подшипника ступицы заднего колеса Lada Largus

Проверка осевого зазора

Предупреждение: Осевой зазор в подшипнике ступицы заднего колеса не должен превышать допустимого значения 0,03 мм. Если осевой зазор превышает допустимое значение подшипник необходимо заменить.

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).

Узел подшипника заднего колеса: 1 - цапфа; 2 - барабан тормозного механизма; 3 - под- шипник заднего колеса; 4 - стопорное кольцо подшипника; 5 - гайка; 6 - колпачок

Снять заднее колесо

Установить на тормозной барабан индикатор, упереть ножку индикатора в торец оси ступицы и проверить осевой зазор подшипника ступицы заднего колеса, прикладывая знакопеременную нагрузку к барабану вдоль оси ступицы. Если осевой зазор в подшипнике превышает допустимое значение 0,03 мм подшипник необходимо заменить на новый (индикатор ИЧ 10, держатель индикатора из комплекта индикаторных приспособлений 67.7834-9540, ключ гаечный 17).

Снятие

Снять тормозной барабан

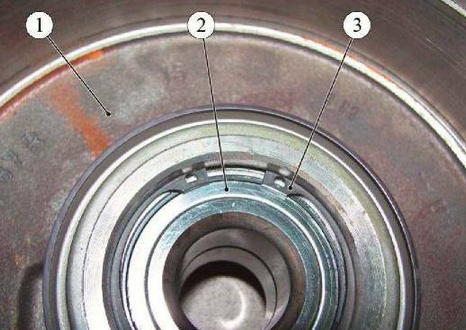

Рисунок 4-1 - Замена подшипника ступицы заднего колеса:

1 - тормозной барабан;

2 - подшипник ступицы заднего колеса;

3 - стопорное кольцо

Извлечь из тормозного барабана 1, рисунок 4-1, стопорное кольцо 3 подшипника (съемник внутренних стопорных колец типа 65 44 60 21 размерности J21 ф. "Stahlwille").

Установить тормозной барабан на стол пресса, установить на подшипник оправку для выпрессовки, наружным диаметром 52 мм, и выпрессовать подшипник 2 ступицы заднего колеса из тормозного барабана (пресс гидравлический типа КС-124 (Кочубеевский завод "Автоспецоборудование"), оправка наружным диаметром 52 мм для выпрессовки подшипника ступицы заднего колеса - самоизготовление).

Установка

Предупреждение: Перед сборкой сопрягаемые поверхности тормозного барабана, оси ступицы заднего колеса и подшипника очистить.

Предупреждение: Перед сборкой проверить посадочные поверхности тормозного барабана и оси ступицы заднего колеса, дефектные детали заменить.

Предупреждение: При запрессовке подшипника в тормозной барабан усилие запрессовки прикладывать к наружной обойме подшипника. Производить запрессовку воздействуя на внутреннюю обойму подшипника не допускается.

Установить тормозной барабан на стол пресса. Установить в тормозной барабан подшипник ступицы заднего колеса. Установить на подшипник оправку для запрессовки наружным диаметром 60 мм и запрессовать подшипник ступицы заднего колеса в тормозной барабан (пресс гидравлический типа КС-124 (Кочубеевский завод "Автоспецоборудование"), оправка наружным диаметром 60 мм для запрессовки подшипника ступицы заднего колеса - самоизготовление).

Установить в тормозной барабан стопорное кольцо подшипника (съемник внутренних стопорных колец типа 65 44 60 21 размерности J 21 ф. "Stahlwille").

Установить тормозной барабан

Проверить работу и при необходимости отрегулировать привод стояночного тормоза

Установить заднее колесо

Нажать на педаль тормоза 2-3 раза, проверить и при необходимости довести до нормы уровень тормозной жидкости в бачке гидропривода тормозов.

Проверить эффективность рабочей тормозной системы
