Проверка радиального люфта балансирных валов

Рис. 2.68. Последовательность отворачивания болтов крепления крышки балансирного механизма

В несколько проходов, последовательно, отверните восемь болтов крепления и снимите крышку балансирного механизма (рис. 2.68).

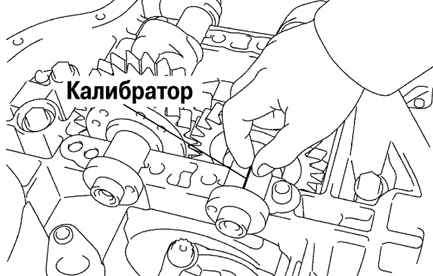

Рис. 2.69. Измерение зазоров в подшипниках скольжения с помощью пластикового калибратора

Пластиковым калибратором измерьте зазоры в подшипниках скольжения на каждую шейку (рис. 2.69).

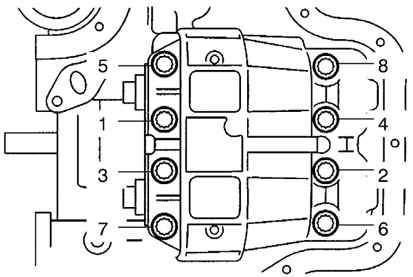

Рис. 2.70. Порядок заворачивания болтов крепления крышки балансирного механизма

Нанесите немного моторного масла под головки и на резьбу болтов крепления. Установите крышку балансирного механизма. В несколько проходов, последовательно, заверните восемь болтов крепления крышки балансирного механизма с моментом затяжки 22 Н·м (рис. 2.70).

Промаркируйте краской болты. Доверните болты на 90° в последовательности, указанной на рисунке 2.70. Убедитесь, что маркировки на болтах теперь расположены под 90° по отношению к первоначальному положению (рис 2.71).

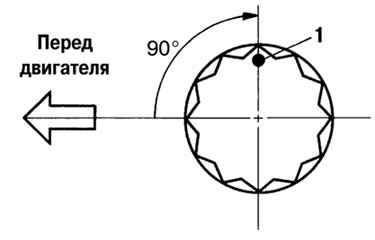

Рис. 2.71. Угол правильного положения и место нанесения маркировочной метки: 1 – маркировочная метка

Снимите крышку балансирного механизма. Измерьте максимальную ширину сплющенной калибровочной проволоки, определив по ней величину радиального зазора.

Радиальный зазор:

стандартный – 0,004–0,031 мм;

предельно допустимый – 0,031 мм.

Если зазор превышает предельно допустимый, замените подшипники балансирных валов. Если зазор в пределах нормы, установите подшипники балансирных валов на место.

Диаметр постели подшипника:

маркировка «1»        .....26,000–26,006 мм;

маркировка «2»        .....26,007–26,012 мм;

маркировка «3»        .....26,013–26,018 мм.

Диаметр опорной шейки вала – 22,985–23,000 мм

Толщина стенки вкладыша (в центральной части):

маркировка «1»        .....1,486–1,489 мм;

маркировка «2»        .....1,489–1,492 мм;

маркировка «3»        .....1,492–1,495 мм.
