Проверка радиального люфта балансирных валов Toyota Camry 2001 - 2006

Инcтрументы:

• Насадка на вороток 10 мм

Детали и расходники:

• Калибровочная проволока
• Краска
• Моторное масло
• Подшипники балансирных валов

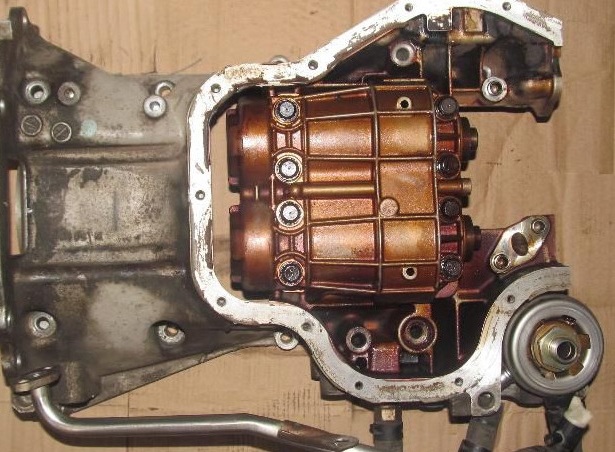

1. В несколько проходов, последовательно, отверните восемь болтов крепления и снимите крышку балансирного механизма.

Последовательность отворачивания болтов крепления крышки балансирного механизма

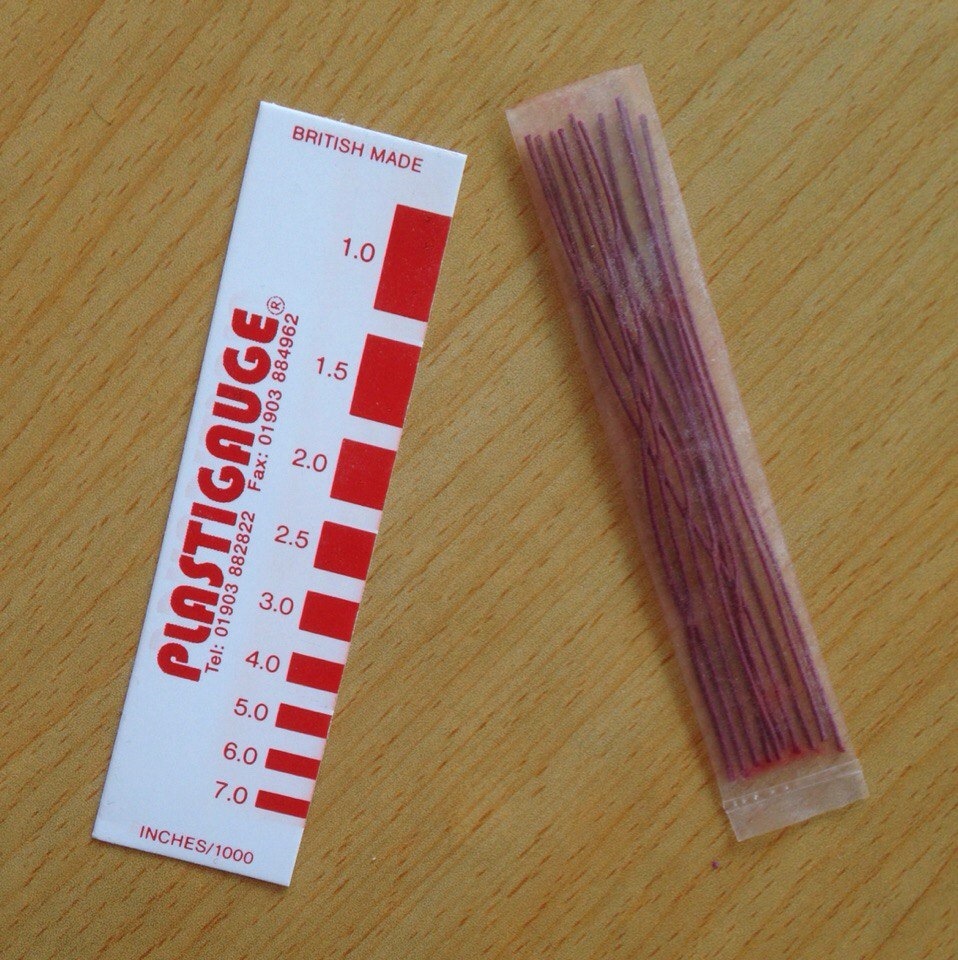

2. Калибровочной проволокой измерьте зазоры в подшипниках скольжения на каждую шейку.

Измерение зазоров в подшипниках скольжения с помощью калибровочной проволоки

3. Нанесите немного моторного масла под головки и на резьбу болтов крепления. Установите крышку балансирного механизма. В несколько проходов, последовательно, заверните восемь болтов крепления крышки балансирного механизма с моментом затяжки 22 Н·м.

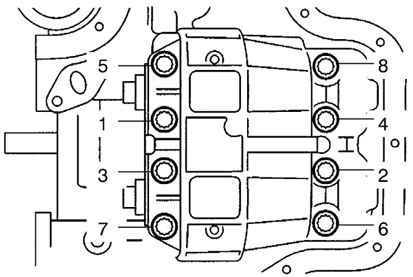

Порядок заворачивания болтов крепления крышки балансирного механизма

4. Промаркируйте краской болты. Доверните болты на 90° в последовательности, указанной в п.3. Убедитесь, что маркировки на болтах теперь расположены под 90° по отношению к первоначальному положению.

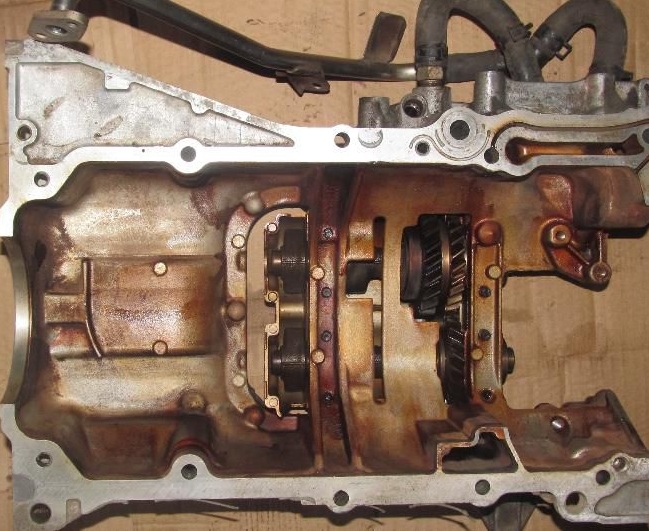

5. Снимите крышку балансирного механизма. Измерьте максимальную ширину сплющенной калибровочной проволоки, определив по ней величину радиального зазора.

Радиальный зазор:

стандартный – 0,004–0,031 мм;

предельно допустимый – 0,031 мм.

Если зазор превышает предельно допустимый, замените подшипники балансирных валов. Если зазор в пределах нормы, установите подшипники балансирных валов на место.

Примечание:

При замене вкладышей стандартного размера, используйте вкладыши одной размерной группы. Имеются три стандартных размера вкладышей.

Диаметр постели подшипника:

маркировка «1»        .....26,000–26,006 мм;

маркировка «2»        .....26,007–26,012 мм;

маркировка «3»        .....26,013–26,018 мм.

Диаметр опорной шейки вала – 22,985–23,000 мм

Толщина стенки вкладыша (в центральной части):

маркировка «1»        .....1,486–1,489 мм;

маркировка «2»        .....1,489–1,492 мм;

маркировка «3»        .....1,492–1,495 мм.
