Проверка шатуна Toyota Camry 2001 - 2006

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Насадка на вороток 10 мм
  • Ключ торцевой
  • Щуп плоский
  • Приспособление для измерения изгиба
  • Развертка
  • Инструмент для снятия-установки поршневых колец (экспандер)
  • Отвертка плоская средняя
  • Электробокс
  • Молоток малый
  • Латунный стержень

Детали и расходники:

  • Шатун в сборе

1. Снимите поршень.

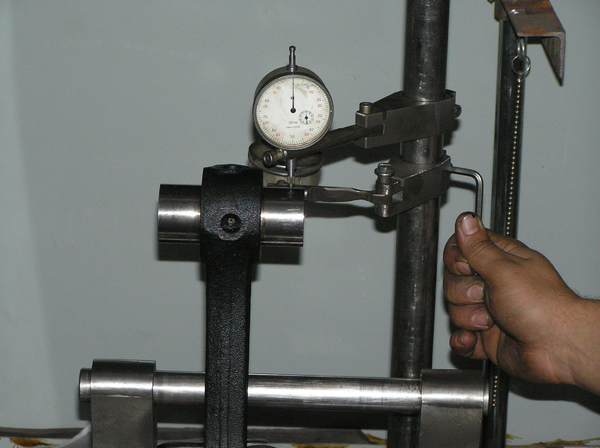

2. Используя специальное приспособление и плоский щуп, проверьте изгиб шатуна. Таким же способом проверьте скручивание шатуна.

Щуп плоский

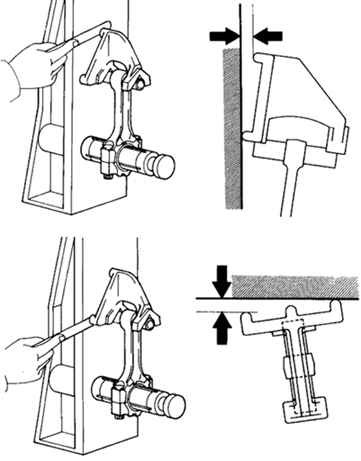

Проверка изгиба и скручивания шатуна Toyota Camry

Проверка изгиба и скручивания шатуна

Проверка изгиба и скручивания шатуна Toyota Camry

  • Предельный изгиб на 100 мм длины – 0,05 мм.
  • Предельное скручивание на 100 мм длины – 0,15 мм.

Примечание:

Если скручивание больше допустимого, замените шатун в сборе.

В статье не хватает:

  • Описания ремонта
