Инструменты:
- Микрометр
- Развертка
- Станок для шлифовки коленвала
- Молоток с пластиковым бойком
- Динамометрический ключ
- Насадка на вороток 12 мм
Детали и расходники:
- Коленчатый вал

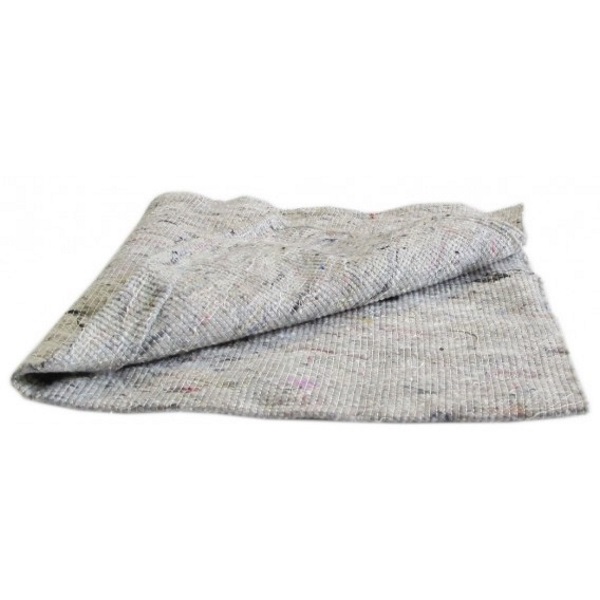

- Ветошь
- Вкладыши коленчатого вала
- Калибровочная проволока
- Моторное масло
- Болт крышек коренных подшипников
- Краска
- Коренные подшипники
2. Микрометром измерьте диаметр каждой шатунной и коренной шейки в двух взаимно перпендикулярных плоскостях, провернув коленвал на 90 градусов.
Измерение диаметра шатунных и коренных шеек
Диаметр коренной шейки:
- стандартный – 60,988–61,000 мм.
Диаметр шатунной шейки:
- стандартный – 52,992–53,000 мм.
Примечание:
Если значения диаметров выходят за указанные пределы, проверьте масляные зазоры. При необходимости перешлифуйте или замените коленчатый вал.
3. Очистите каждую коренную шейку и вкладыши. Проверьте поверхность каждой коренной шейки и вкладышей на наличие точечной коррозии и царапин.

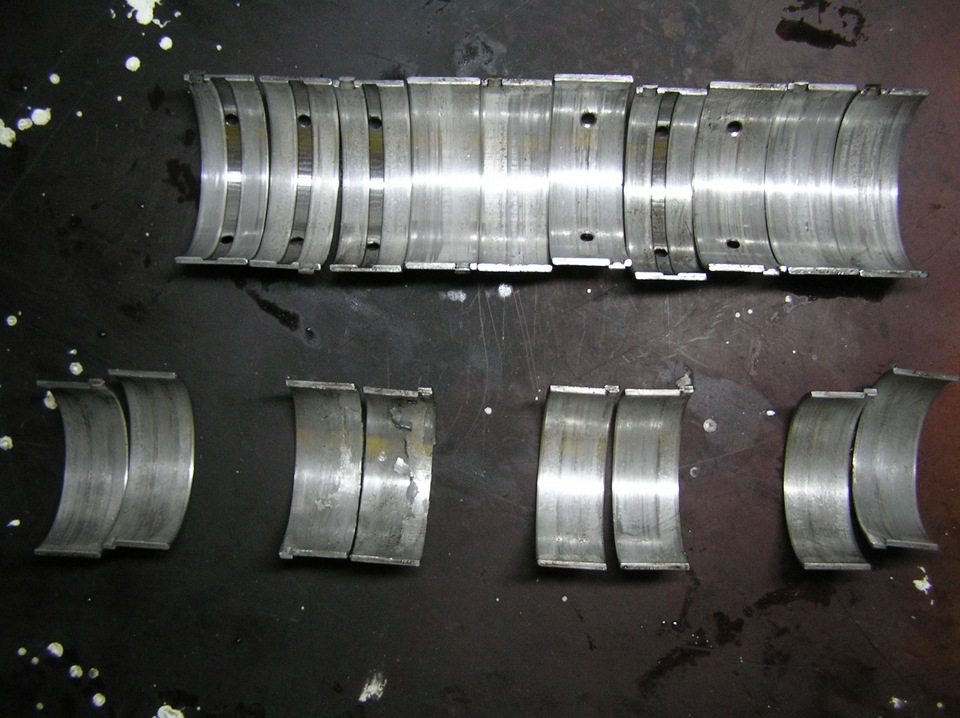

Поврежденные вкладыши коленвала
Примечание:
Если шейка или вкладыш повреждены, замените вкладыши. При необходимости перешлифуйте или замените коленчатый вал.
4. Установите нижние упорные полукольца на крышку коренного подшипника №2, ориентировав смазочные канавки наружу.

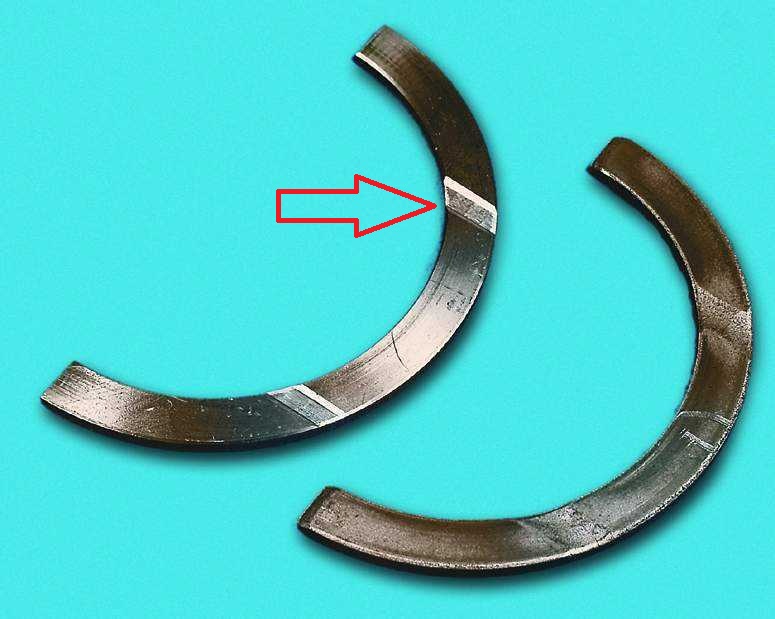

Смазочные канавки упорного полукольца
5. Уложите коленчатый вал в блок цилиндров.
6. Положите пластиковый калибр для измерения зазоров в подшипниках скольжения на каждую коренную шейку.
7. Установите коренные подшипники.
Установка коренных подшипников
8. Нанесите слой моторного масла на резьбу и под головки болтов (с 12-гранной головкой).
9. Временно установите восемь болтов крепления крышек подшипника.

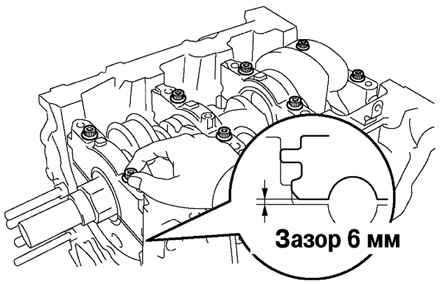

10. Используя болты как направляющие, вставьте крышку подшипника таким образом, чтобы зазор между ней и разъемом блока цилиндров составил менее 6 мм.
Величина зазора между крышкой коренного подшипника и разъемом блока цилиндров

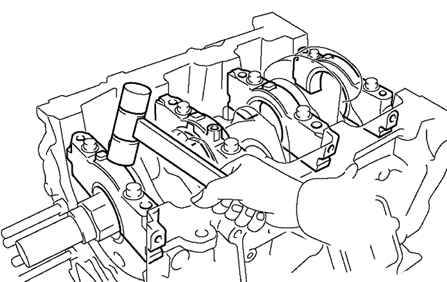

11. Используя молоток с пластиковым бойком, осадите крышки подшипников так, чтобы они плотно прилегали.
Присадка крышек коренных подшипников
12. Нанесите тонкий слой моторного масла на резьбы и под головки болтов крепления крышек коренных подшипников, установите их. Равномерно затяните шестнадцать болтов крышек коренных подшипников в несколько проходов в последовательности, показанной на рисунке.
Порядок затягивания болтов крышек коренных подшипников
Примечание:
Если при затяжке какого-либо болта не достигается требуемый момент затяжки, замените болт.
13. Нанесите метки краской на переднюю часть болтов головки блока цилиндров.
14. Затяните болты головки блока цилиндров на 90° в указанной выше последовательности. Проверьте, что нанесенная краской метка стоит на 90° от первоначального положения.
Правильное положение метки при затягивании болтов головки блока цилиндров
15. Установите старые уплотнительные шайбы на стяжные болты крепления крышек коренных подшипников. Равномерно затяните стяжные болты крепления крышек коренных подшипников в несколько проходов моментом затяжки 27 Н·м в последовательности, показанной на рисунке.
Последовательность затягивания болтов крепления крышек коренных подшипников

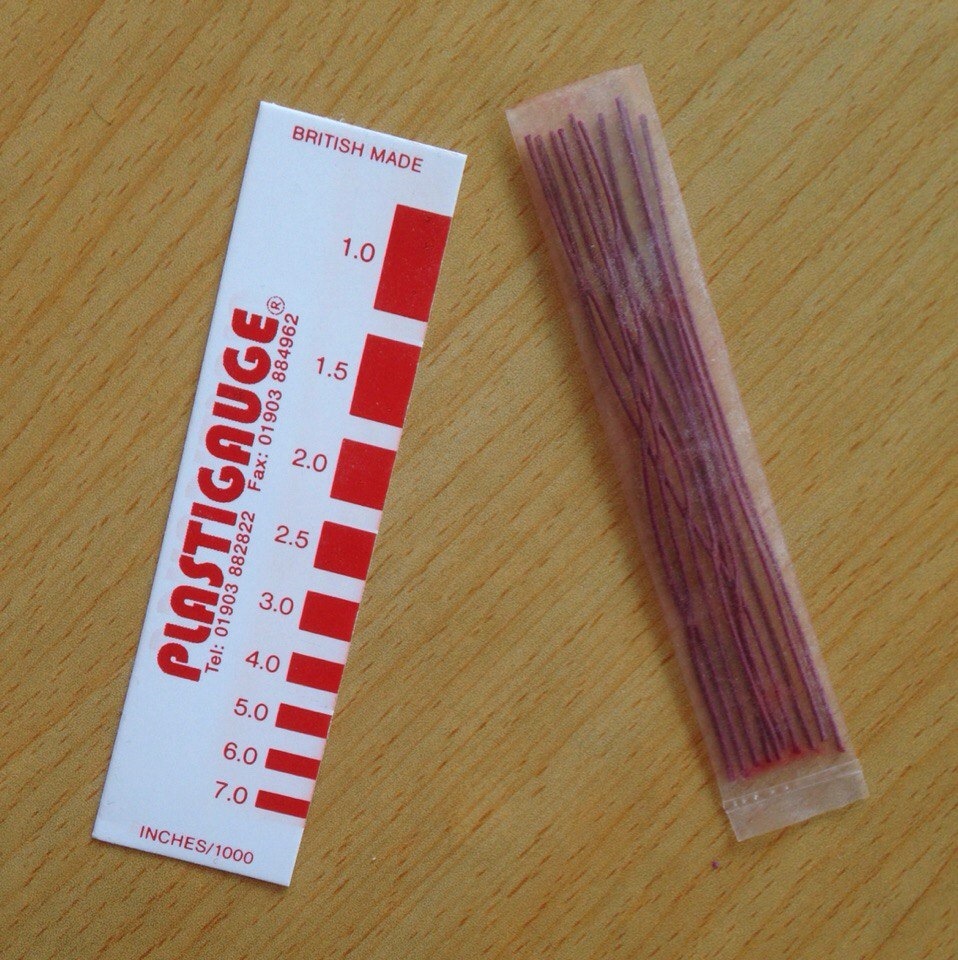

16. Снимите крышки коренных подшипников, как указывалось выше. Измерьте максимальную ширину сплющенного пластикового калибра, определив по ней величину радиального масляного зазора.
Пластиковый калибр, показывающий величину радиального масляного зазора
Масляный зазор:
- коренные подшипники №1 и №4 –
- стандартный – 0,014–0,036 мм;
- максимальный – 0,05 мм;
- коренные подшипники №2 и №3 –
- стандартный – 0,026–0,048 мм;
- максимальный – 0,06 мм.
Примечание:
Если масляный зазор больше максимального, замените подшипники. Если необходимо, перешлифуйте или замените коленчатый вал.
Примечание:
При замене вкладышей номинального размера необходимо использовать вкладыши одной размерной группы. Если номер размерной группы вкладышей невозможно определить, выберите нужный вкладыш по таблице, путем складывания числа размерной группы блока цилиндров с числом размерной группы коленчатого вала. Существует пять стандартных размерных групп вкладышей, обозначенных «3», «4», «5», «6» и «7» (шейки №1 и №4), «1», «2», «3», «4», «5» (шейки №2 и №3) соответственно.
Местоположение номерных маркировок:
1 – номерные маркировки.
