Проверка системы охлаждения Chery Tiggo

Инструменты:

• Компрессор

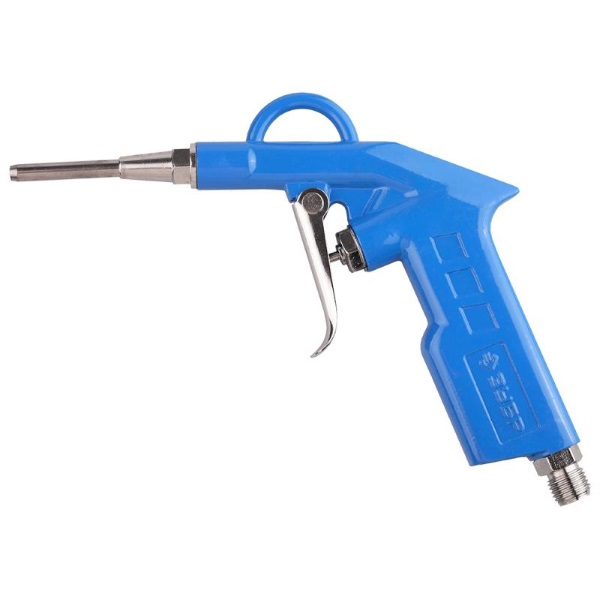

• Пневмопистолет для обдувки

Детали и расходники:

• Ветошь
• Липкая лента
• Армированя липкая лента
• Вода
• Предохранитель - F5
• Предохранитель - F19
• Плавкая вставка - F7
• Плавкая вставка - F8
• Реле - К1
• Реле - К3
• Реле - К7
• Реле - К12
• Электродвигатель
• Пробка радиатора

При первых признаках перегрева, если стрелка указателя температуры ушла в красную зону, но из-под капота не вырываются клубы пара, включите максимальный режим отопления салона. Это необходимо для того, чтобы снизить температуру охлаждающей жидкости в системе охлаждения двигателя.

Включите аварийную сигнализацию, выжмите педаль сцепления и, используя инерцию автомобиля, постарайтесь осторожно переместиться к краю проезжей части и остановиться как можно правее у обочины, а если возможно – за пределами проезжей части. Дайте двигателю поработать пару минут при нормальной частоте вращения коленчатого вала на холостом ходу с включенным на полную мощность отопителем.

Предупреждение:

Не останавливайте двигатель сразу! Единственное условие – сохранение герметичности системы охлаждения.

Если лопнул или соскочил шланг либо образовалось другое место утечки, кроме выброса жидкости из-под пробки расширительного бачка, двигатель придется остановить немедленно. После остановки перегретого двигателя начинается местный перегрев охлаждающей жидкости в местах ее контакта с наиболее теплонапряженными деталями двигателя и образование паровых пробок. Это явление называется тепловым ударом.

1. Остановите двигатель.

2. Откройте капот и осмотрите подкапотное пространство. Определите, откуда вырывается пар. При осмотре двигателя обратите внимание на наличие охлаждающей жидкости в расширительном бачке, на целость резиновых шлангов, радиатора, термостата.

Предупреждение:

Никогда не открывайте сразу пробку радиатора. Жидкость в системе охлаждения находится под давлением, при открывании пробки давление резко упадет, жидкость закипит, и ее брызги могут вас ошпарить. Если вы хотите открыть пробку радиатора на горячем двигателе, предварительно накиньте сверху плотную толстую тряпку и только после этого осторожно поворачивайте пробку.

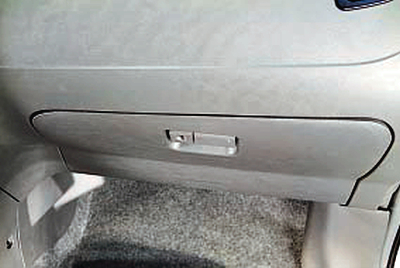

3. Загляните под панель приборов со стороны переднего пассажира – нет ли под ней течи или следов охлаждающей жидкости, вытекающей из радиатора отопителя.
Если обнаружена течь охлаждающей жидкости, лопнувший шланг можно временно восстановить с помощью липкой ленты.

Полезный совет:

Особенно хорошо для этой цели подходит армированная (например, серебристого цвета) липкая лента, которую можно приобрести в автомагазинах.

Течь радиатора, термостата или отопителя довольно сложно устранить на месте, поэтому в такой ситуации необходимо долить в систему охлаждения воду и при движении внимательно следить за указателем температуры, периодически восстанавливая уровень в системе охлаждения.

Предупреждения:

Длительное использование воды вместо антифриза приводит к образованию накипи в системе охлаждения двигателя, ухудшению его охлаждения и, как следствие, к сокращению ресурса.

Никогда не доливайте холодную воду в перегретый двигатель. Он должен остывать с открытым капотом не менее 30 мин.

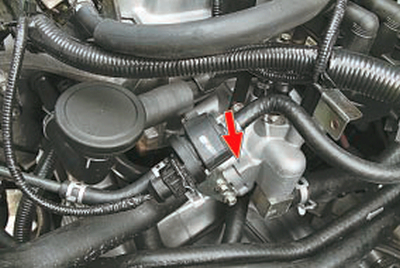

4. Двигатель может перегреться в случае выхода из строя термостата, который регулирует прохождение потока жидкости в системе охлаждения через радиатор или мимо него (для ускорения прогрева холодного двигателя).

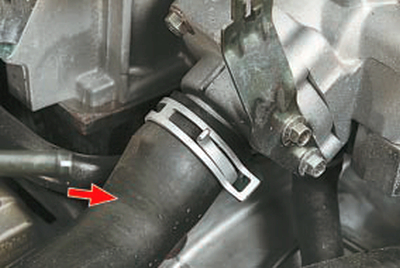

Для проверки термостата нужно на прогретом двигателе проверить на ощупь температуру шланга, соединяющего термостат с радиатором. Если шланг радиатора холодный, термостат неисправен, циркуляции через радиатор нет.

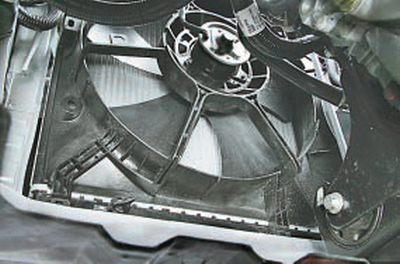

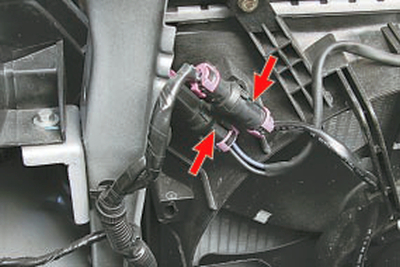

5. Очень часто причиной перегрева двигателя, система охлаждения которого оснащена электрическим вентилятором, является выход вентилятора из строя. Пустите двигатель, следите за температурой и обратите внимание, включается ли при перегреве двигателя вентилятор системы охлаждения. Причинами невключения вентилятора могут быть перегоревший предохранитель (плавкая вставка), неисправное реле включения, окислившиеся контакты в колодке жгута проводов или сгоревший электродвигатель вентилятора.

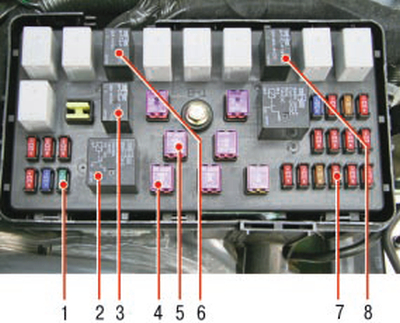

6. Проверьте и при необходимости замените предохранители 1 (F5) и 7 (F19), плавкие вставки 4 (F7) и 5 (F8), а также реле 2 (К1), 3 (К3), 6 (К7) и 8 (К12) в монтажном блоке предохранителей и реле, установленном в подкапотном пространстве. Если после замены предохранителя и реле вентилятор не начал работать, проверьте электродвигатель, для чего возьмите два дополнительных провода и подайте на него питание непосредственно от аккумуляторной батареи. Провода должны быть надежно закреплены и изолированы.

Предупреждение:

Не допускайте замыкания проводов между собой! Обратите внимание на полярность подключения: электродвигатель должен вращаться так, чтобы вентилятор нагнетал воздух через радиатор на двигатель, а направления образуемого потока и набегающего (путевого) потока воздуха совпадали.

Если электродвигатель начал работать, неисправна электропроводка, предохранители или реле включения вентилятора системы охлаждения; если нет – также неисправна электропроводка или собственно электродвигатель. Реле, предохранители и электродвигатель неремонтопригодные, замените их.

Полезные советы:

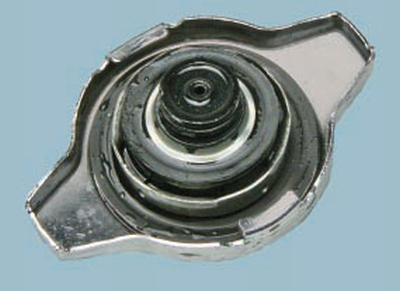

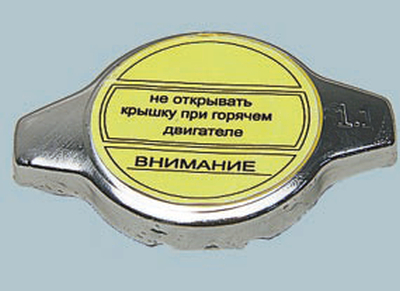

В пробке радиатора установлены два клапана: впускной и выпускной.

Выпускной клапан играет большую роль в обеспечении оптимального температурного режима двигателя. Он поддерживает в системе избыточное давление не менее 0,07–0,10 МПа (0,7–1,0 кгс/см2), обеспечивая повышение температуры начала закипания охлаждающей жидкости и предупреждая интенсивное парообразование.

К сожалению, при заклинивании клапана в закрытом положении при перегреве возникает значительное превышение избыточного давления – более 0,2 МПа (2 кгс/см2), что может привести к повреждению радиатора или срыву одного из шлангов. В свою очередь, заклинивание клапана в открытом положении приводит к преждевременному закипанию охлаждающей жидкости.

Поэтому раз в год промывайте пробку радиатора проточной водой. Если появились сомнения, замените пробку.

Очевидно, что если на перегретом двигателе снять пробку радиатора и по времени это действие совпадет с тепловым ударом, то вскипание жидкости и образование воздушных пробок в системе охлаждения будет гарантировано.
Раз в год продувайте ячейки радиатора струей сжатого воздуха (например, от компрессора), направляя струю сначала навстречу набегающему воздушному потоку, а затем по его направлению для удаления с поверхности радиатора грязи, налипших насекомых и дорожного мусора. Так можно частично восстановить эффективность радиатора.
