Проверка состояния ходовой части и трансмиссии Lada Granta

Инструмент:

• Регулируемая подставка - 2 шт.
• Домкрат или канавный подъемник
• Монтажная лопатка

Детали и расходники:

• Колесные подшипники
• Шаровые опоры
• Сайлент-блок рычага передней подвески
• Резиновые втулки стоек стабилизатора поперечной устойчивости
• Сайлент-блок рычага задней подвески
• Амортизаторы
• Пружины подвески
• Защитные чехлы шарниров привода колес
• Сальники коробки передач

Примечания:

Проверку ходовой части и трансмиссии выполняйте через каждые 15 тыс.км пробега. Работу выполняйте на смотровой канаве или эстакаде.
На деталях ходовой части (колесах, рычагах подвесок, стабилизаторе поперечной устойчивости, балке задней подвески, амортизаторах и пружинах подвесок) и трансмиссии (валах приводов передних колес) не должно быть деформаций, трещин и других механических повреждений, влияющих на форму и прочность деталей.
Поочередно вывешивая передние колеса, проверьте состояние подшипников ступиц колес.

1. Установите автомобиль с помощью канавного подъемника на регулируемые подставки и проверните каждое колесо. Оно должно от руки вращаться равномерно, без заеданий и стуков.

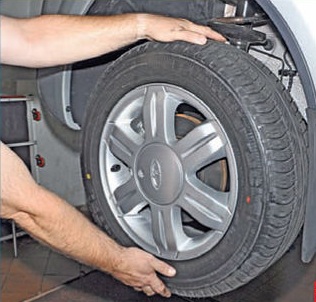

2. Взявшись за колесо в вертикальной плоскости, поочередно резко тяните верхнюю часть колеса на себя, а нижнюю – от себя, и наоборот. Убедитесь в отсутствии люфта (стука).

Примечание:

При наличии стука на переднем колесе попросите помощника нажать педаль тормоза. Если при этом стук пропал, значит, неисправен подшипник ступицы, а если стук остался – то, скорее всего, изношена шаровая опора. Подшипники ступиц передних и задних колес не регулируются и при наличии люфта подлежат замене.

3. Для проверки исправности шаровой опоры вставьте монтажную лопатку между рычагом подвески и корпусом шаровой опоры. Не повредите при этом чехол шаровой опоры. Отжимая монтажной лопаткой рычаг, следите за перемещением головки рычага относительно корпуса шаровой опоры. При наличии люфта в соединении замените шаровую опору.

4. Затем проверьте состояние защитных чехлов шаровых опор. Шаровые опоры с порванными, потрескавшимися чехлами замените.

5. Для проверки сайлент-блока рычага передней подвески, вставьте монтажную лопатку между кронштейном кузова и головкой рычага и попытайтесь сдвинуть рычаг вдоль его оси болта.

Примечание:

Если рычаг перемещается свободно, без усилий, значит, сильно изношен или поврежден сайлент-блок рычага и его необходимо заменить. Разрывы, растрескивания и выпучивание резиновой втулки сайлент-блока неодпустимы.

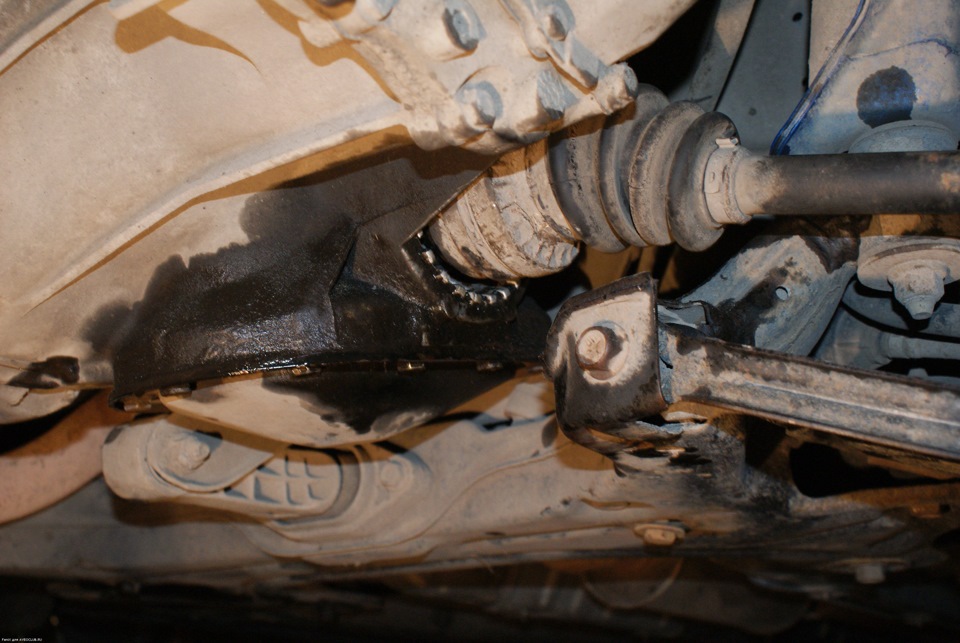

6. Проверьте состояние сайлент-блоков передних (первое фото) и задних (второе фото) концов растяжек. Разрывы, растрескивания выпучивание резины сайлент-блоков недопустимы.

7. Осмотрите подушки штанги стабилизатора поперечной устойчивости и резиновые втулки стоек стабилизатора. При обнаружении разрывов, растрескиваний и сильной деформации на резиновых подушках и втулках их необходимо заменить.

8. Поочередно вывешивая задние колеса, проверьте состояние подшипников ступиц задних колес. Колесо от руки должно вращаться равномерно, без заеданий и стуков.

9. Для проверки состояния сайлент-блоков рычагов задней подвески, вставьте монтажную лопатку враспор между кронштейном рычага подвески и головкой рычага и попытайтесь сдвинуть рычаг в разных направлениях.

Примечание:

Если рычаг перемещается свободно, без усилий, значит, сильно изношен или поврежден сайлент-блок рычага и его необходимо заменить.

10. Проверьте состояние пружин, телескопических стоек и амортизаторов передней и задней подвесок.

Примечание:

Пружины подвесок не должны иметь повреждений. Разрывы, растрескивания и сильная деформация резиновых втулок, подушек и буферов сжатия амортизаторов недопустимы. Не допускается подтекание жидкости из амортизаторов. Незначительное «отпотевание» амортизатора в верхней его части при сохранении характеристик не является неисправностью. При осадке или разрушении резинового элемента верхней опоры телескопической стойки передней подвески опору необходимо заменить.

11. Проверьте состояние шарниров и защитного чехла тяги переключения передач и реактивной тяги.

12. Поочередно вращая и поворачивая передние колеса (при вывешенной передней части автомобиля), осмотрите защитные чехлы на наружных и внутренних шарнирах приводов передних колес, проверьте надежность их крепления хомутами.

Примечание:

Потрескавшиеся, порванные или потерявшие эластичность чехлы подлежат замене.

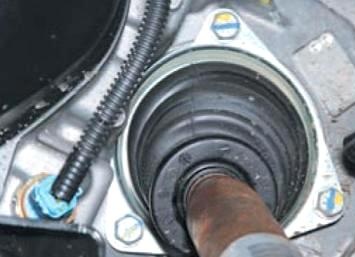

13. Проверьте отсутствие течи масла из коробки передач через сальники внутренних шарниров приводов. При наличии течи замените сальники.
