Проверка состояния рулевого управления Lada Granta

Инструменты:

• Линейка или отвертка плоская большая
• Регулируемая подставка - 2 шт.
• Домкрат или канавный подъемник

Детали и расходники:

• Скотч
• Мел
• Наружный наконечник рулевой тяги
• Чехол рулевого механизма

Примечания:

Проверку состояния рулевого управления в соответствии с регламентом технического обслуживания проводите через 15 тыс. км пробега. Работу выполняйте на смотровой канаве или эстакаде. На элементах рулевого управления не должно быть механических повреждений.

1. Для проверки свободного хода рулевого колеса (люфта рулевого управления) установите передние колеса в положение, соответствующее прямолинейному движению автомобиля.

2. Прикрепите скотчем к панели приборов линейку или отвертку с длинным стержнем, чтобы ее лезвие было направлено к рулевому колесу. Поворачивайте рулевое колесо до момента начала поворота колес (при этом колеса должны оставаться неподвижными) сначала в одну, а затем в другую сторону.

3. Мелом отмечайте моменты начала поворота колес. Это будут границы свободного хода рулевого колеса на его ободе.

4. Измерьте расстояние между метками и определите свободный ход рулевого колеса, который не должен превышать 5° (соответствует расстоянию между метками 15 мм) при условии исправности рулевого механизма, рулевых тяг, подшипников ступиц передних колес и телескопических стоек.

Примечание:

Люфт L определяется в линейных единицах (мм) по формуле:

L = (5°/360)пD, где:

L - люфт рулевого колеса, мм;

п = 3,14;

D - наружный диаметр рулевого колеса, мм.

Для руля с наружным диаметром 370 мм, свободный ход должен быть в пределах 15-16 мм.

5. Резко поверните рулевое колесо из стороны в сторону на небольшой угол и убедитесь в отсутствии стука в карданных шарнирах рулевой колонки и рулевом механизме. В противном случае подтяните ослабленные крепления элементов рулевого управления или замените неисправные детали и узлы.

6. Для оценки состояния шаровых шарниров наружных наконечников рулевых тяг поднимите домкратом или канавным подъемником передние колеса и надежно зафиксируйте автомобиль на регулируемых подставках заводского изготовления.

7. Помощник, взявшись за колесо, качает его в горизонтальной плоскости – несколько раз поочередно резко тянет заднюю часть колеса на себя, а переднюю часть – от себя, и наоборот. При этом, приложив руку к корпусу шарового шарнира 1 наружного наконечника рулевой тяги и поворотному рычагу 2, оцените их взаимное перемещение.

Примечание:

Если ощущается свободный ход в шаровом шарнире, необходимо заменить наружный наконечник рулевой тяги. Также нужно заменить наружный наконечник рулевой тяги, если защитный чехол шарнира наконечника порвался.

8. Проверьте состояние чехла рулевого механизма. Если чехол потерял эластичность, потрескался или порвался, его необходимо заменить.

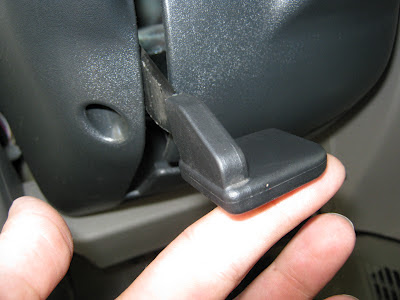

9. Проверьте работу механизма регулировки рулевой колонки. При опущенном рычаге регулировки рулевая колонка должна плавно, без рывков и заеданий, перемещаться вниз-вверх, а при поднятом рычаге – надежно фиксироваться в установленном положении.

10. Для проверки электроусилителя рулевого управления на неподвижном автомобиле поверните 1-2 раза управляемые колеса в крайние положения при неработающем двигателе и затем – при работающем двигателе.

Примечание:

Сравнив усилия, приложенные к рулевому колесу в том и другом случаях, можно сделать вывод о работоспособности электроусилителя (исправный электроусилитель при работе двигателя существенно снижает усилие, приложенное к рулевому колесу). Самопроизвольный поворот рулевого колеса электроусилителем от нейтрального положения при работающем двигателе не допускается.
