Проверка состояния тормозной системы Lada Granta

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструмент:

  • Гаечный ключ накидной изогнутый на 12 мм
  • Гаечный ключ накидной разрезной на 14 мм
  • Гаечный ключ накидной разрезной на 17 мм
  • Балонный ключ
  • Штангенциркуль или микрометр

Детали и расходники:

  • Тормозные шланги
  • Тормозные трубки
  • Тормозные колодки
  • Задний тормозной цилиндр

Примечания:

Согласно регламенту технического обслуживания, проверку состояния тормозной системы проводите через каждые 15 тыс.км пробега. Работу выполняйте на смотровой канаве или эстакаде.

1. Для проверки работоспособности вакуумного усилителя тормозов при неработающем двигателе 5-6 раз нажмите педаль тормоза и, удерживая ее в нажатом положении, запустите двигатель.

Размещение педали тормоза автомобиля Лада Гранта (ВАЗ 2190)

Примечание:

При исправном вакуумном усилителе после пуска двигателя педаль должна слегка податься вперед. Если этого не происходит или торможение недостаточно эффективно (нажимать педаль тормоза приходится с большим усилием), проверьте герметичность соединений шланга подвода разрежения к вакуумному усилителю и исправность самого усилителя.

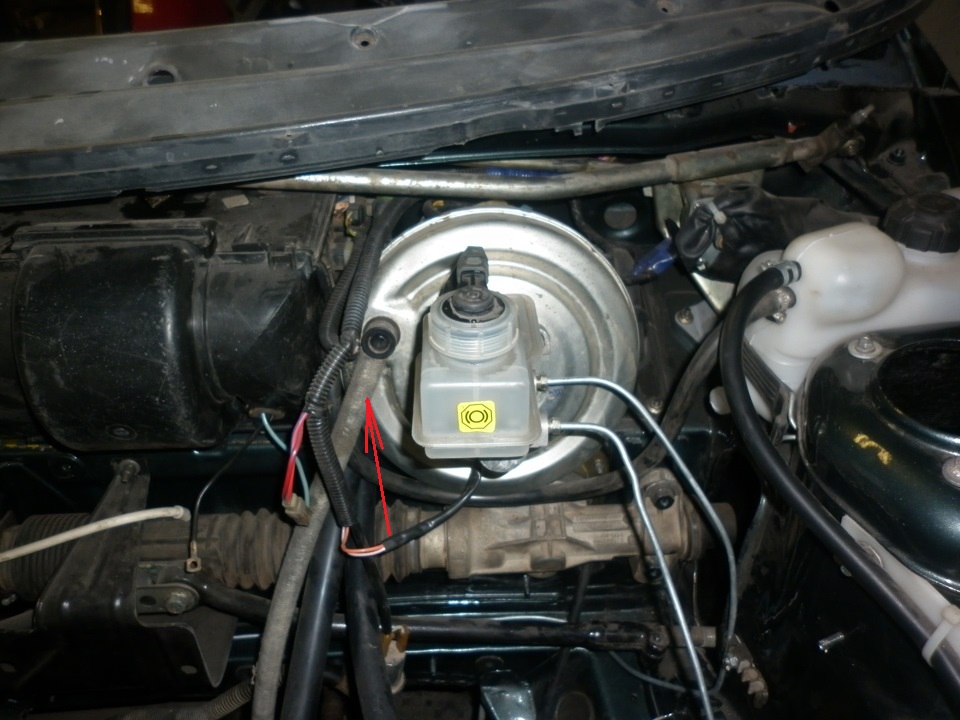

Шланг вакуумного усилителя тормозной системы Лада Гранта (ВАЗ 2190)

2. Проверьте состояние тормозных трубок. Трубки должны быть надежно закреплены в держателях и не должны иметь вмятин, механических повреждений, глубокой коррозии, а также следов течи тормозной жидкости. При необходимости подтяните соединительные штуцеры или замените неисправные детали.

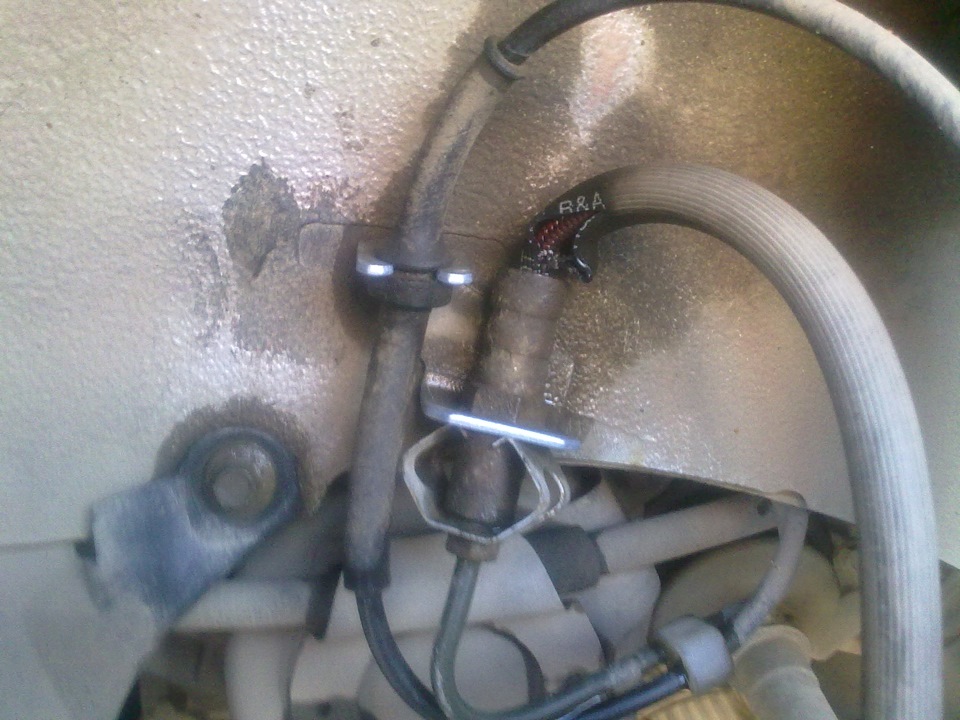

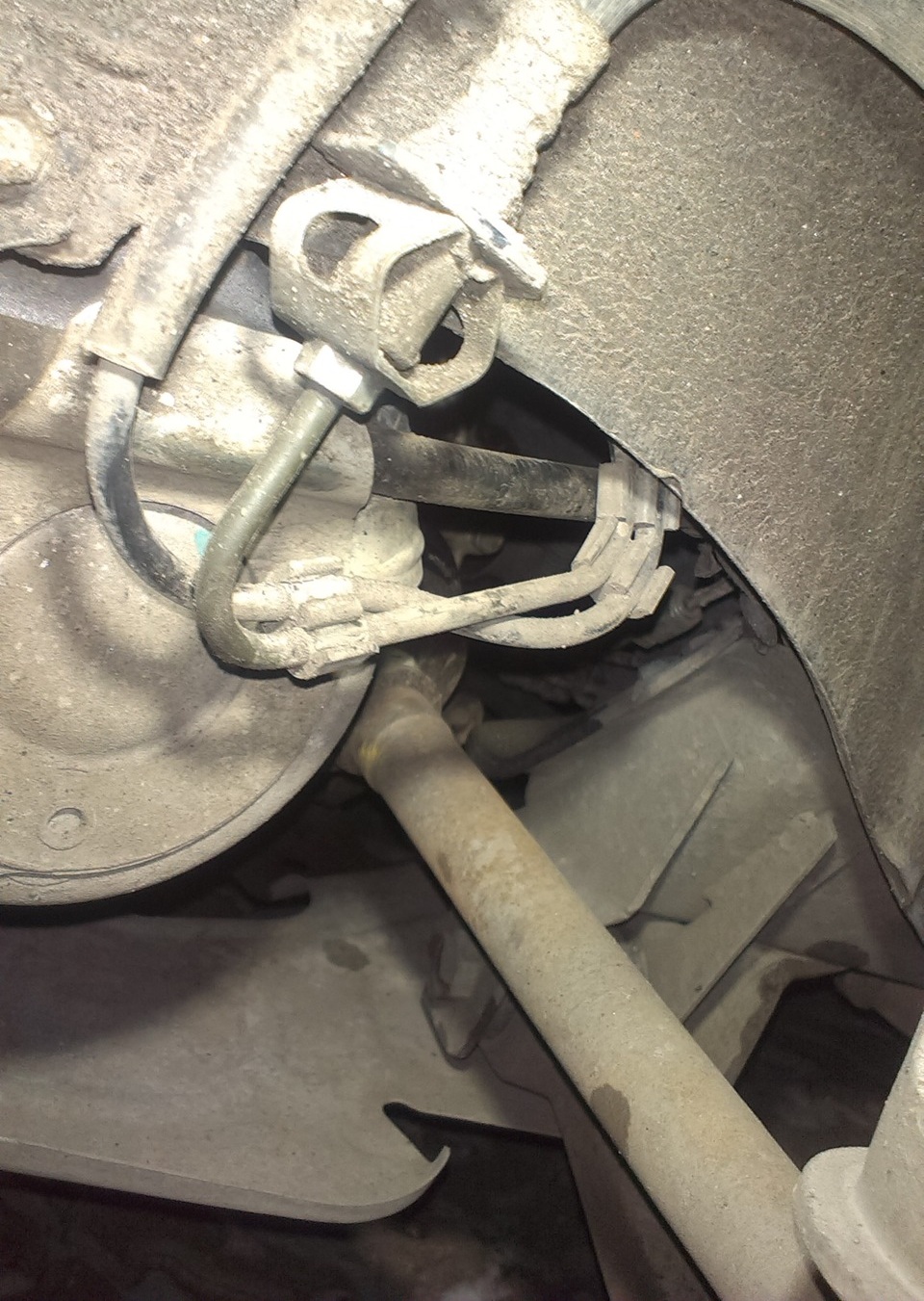

Проверка состояния тормозных трубок Лада Гранта (ВАЗ 2190)

3. Осмотрите тормозные шланги, на них не должно быть трещин, разрывов и потертостей. Проверьте состояние каждого шланга, создав давление жидкости в тормозной системе. Для этого помощник должен с усилием нажать педаль тормоза и удерживать ее во время осмотра.

Повреждение тормозного шланга Лада Гранта (ВАЗ 2190)

Примечание:

Появление вздутий резины или течи тормозной жидкости из шланга и его наконечников не допускается. При обнаружении повреждений замените шланги комплектом.

4. Проверьте состояние и степень износа колодок и дисков тормозных механизмов передних колес. Для проверки снимите с помощью балонного ключа поочередно передние колеса.

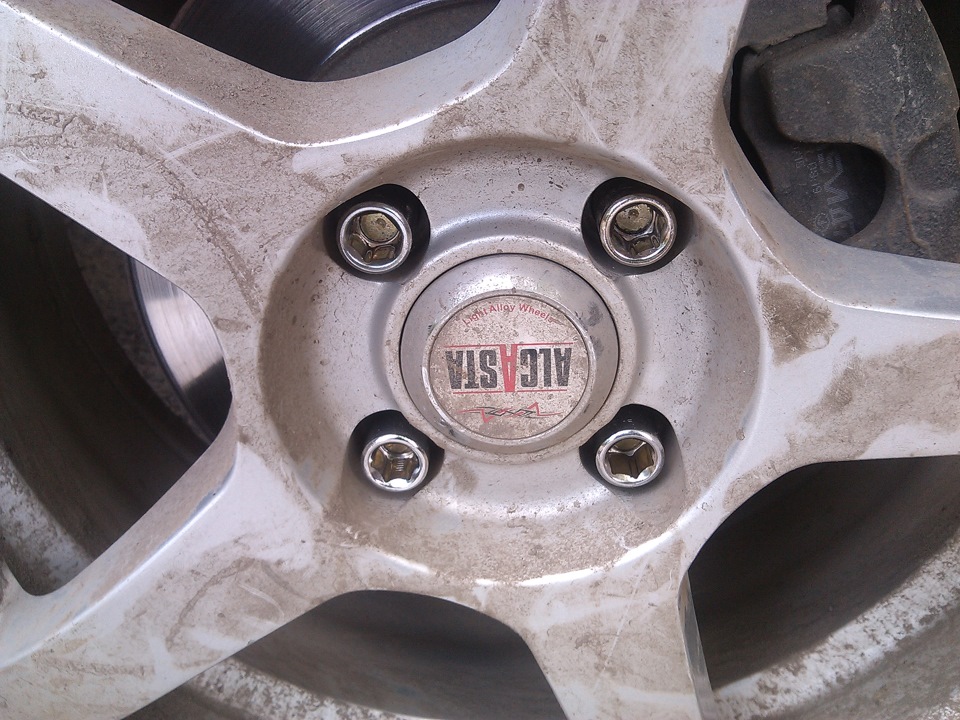

Элементы крепления переднего колеса Лада Гранта (ВАЗ 2190)

5. Через окно суппорта оцените толщину накладок тормозных колодок.

Проверка толщины тормозных колодок переднего суппорта Лада Гранта (ВАЗ 2190)

Примечание:

Замените колодки тормозных механизмов обоих передних колес, если толщина фрикционной накладки любой из колодок достигла предельно допустимой величины – 1,5 мм.

6. Поворачивая диск тормозного механизма, осмотрите его рабочие поверхности с обеих сторон. На рабочих поверхностях диска не должно быть трещин и глубоких борозд.

7. Штангенциркулем измеряем толщину диска, которая должна быть не менее 17,8 мм.

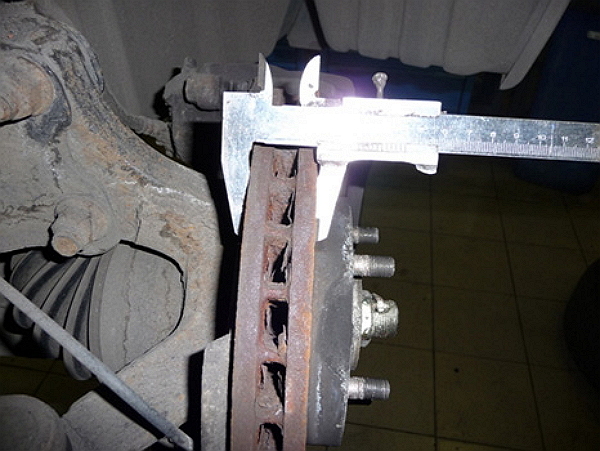

Измерение штангенциркулем толщины переднего тормозного диска Лада Гранта (ВАЗ 2190)

Примечание:

Если в результате износа на максимальном диаметре диска образовался высокий буртик, который мешает сделать точный замер, удалите буртик с помощью напильника или иным способом либо измерьте толщину диска микрометром. Тормозной диск с дефектами рабочих поверхностей или предельным износом замените.

Измерение микрометром толщины переднего тормозного диска Лада Гранта (ВАЗ 2190)

8. Степень износа колодок тормозного механизма заднего колеса оцените по состоянию передней колодки, которая изнашивается быстрее задней. Для этого в щите тормозного механизма выполнено смотровое окно, закрытое резиновой заглушкой.

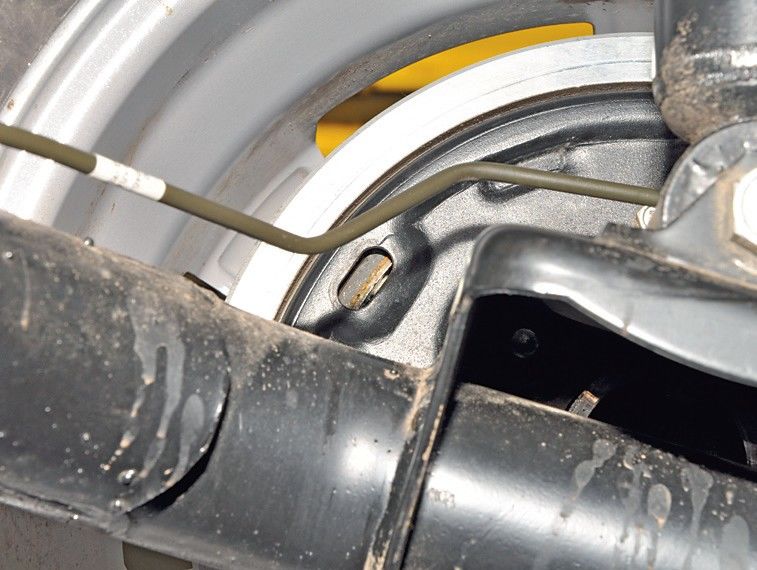

Заглушка смотрового окна заднего тормозного механизма Лада Гранта (ВАЗ 2190)

9. Извлеките заглушку и через окно оцените состояние накладки передней тормозной колодки.

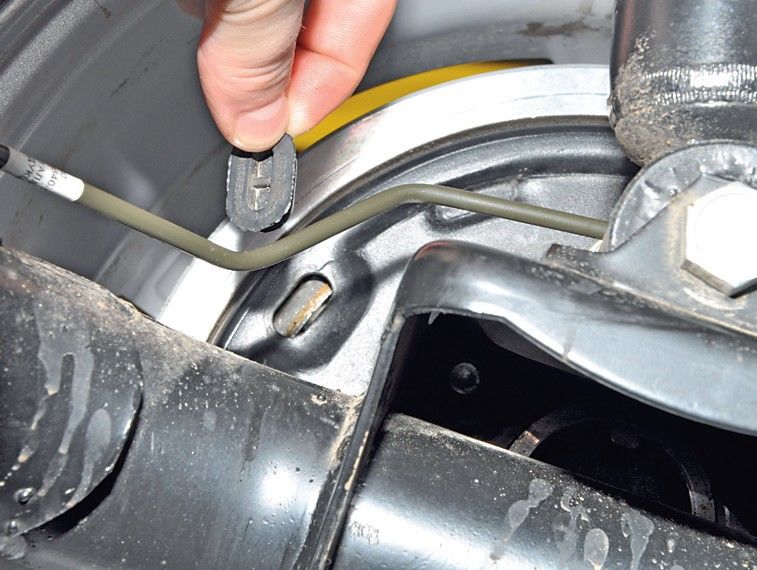

Извлечение заглушки смотрового окна заднего тормозного механизма Лада Гранта (ВАЗ 2190)

Открытое смотровое окно заднего тормозного механизма Лада Гранта (ВАЗ 2190)

Примечание:

При толщине накладки менее 1,5 мм колодки тормозных механизмов обоих колес необходимо заменить.

10. Для проверки состояния колесных цилиндров и барабанов тормозных механизмов задних колес снимите барабаны.

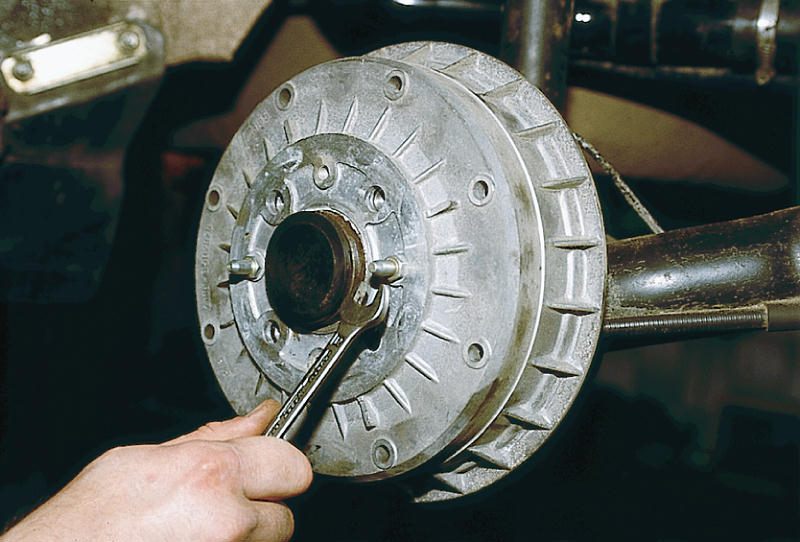

Снятие тормозного барабана Лада Гранта (ВАЗ 2190)

Примечания:

На барабанах не должно быть трещин и сколов. При сильном износе рабочей поверхности, а также при наличии борозд замените тормозной барабан.

Внутренний диаметр его должен быть не более 201,5 мм, если больше указанной величины, то барабан подлежит замене.​

11. Для проверки состояния уплотнительных манжет колесного цилиндра поочередно с каждой стороны сдвиньте край чехла с выступа корпуса цилиндра.

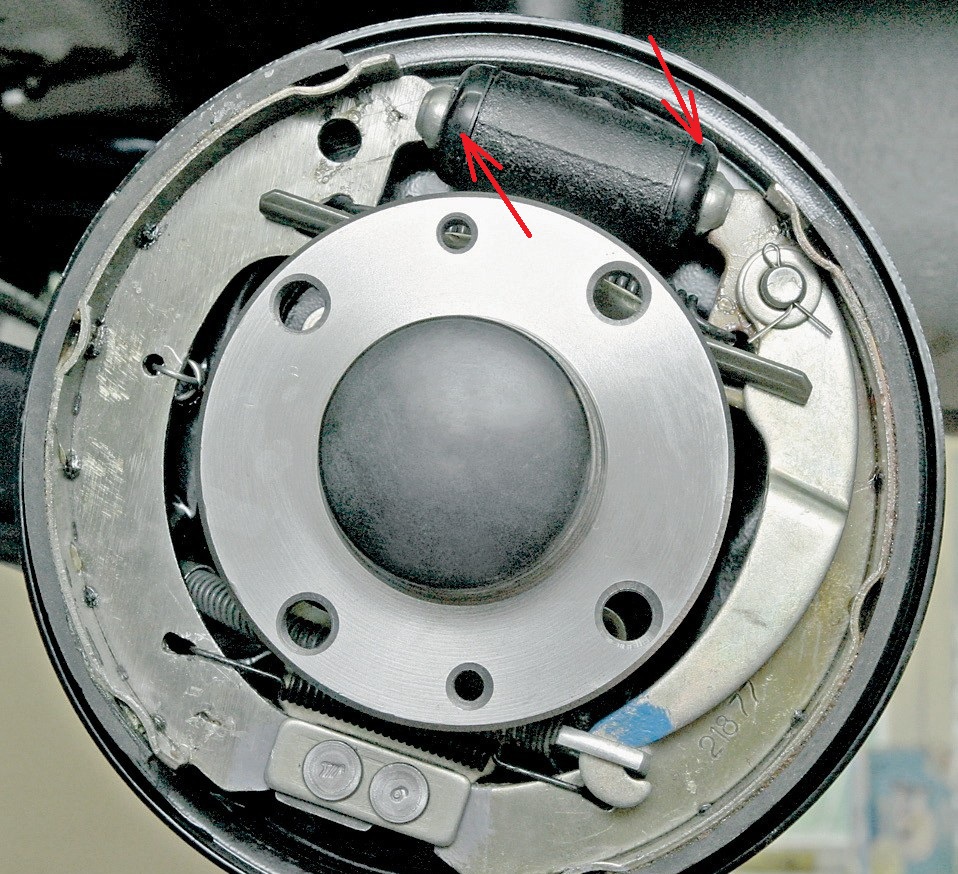

Размещение чехлов заднего тормозного цилиндра Лада Гранта (ВАЗ 2190)

Примечание:

При наличии тормозной жидкости под чехлом, свидетельствующей о неисправности уплотнительных манжет, колесный цилиндр необходимо заменить.

12. Осмотрите регулятор давления в тормозных механизмах задних колес и его привод.

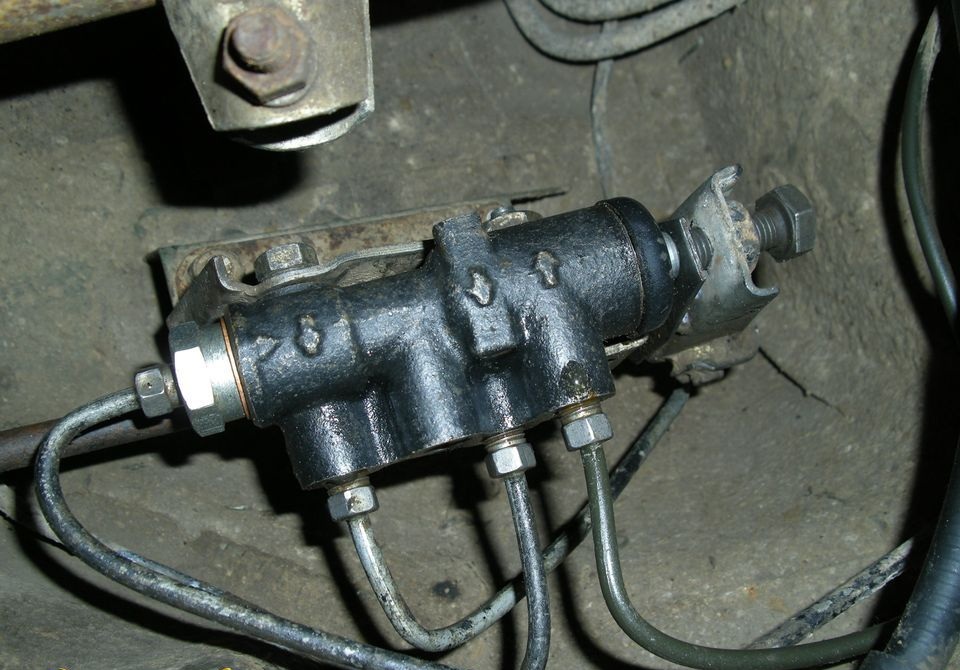

Регулятор давления в тормозных механизмах Лада Гранта (ВАЗ 2190)

Примечание:

Регулятор и привод не должны иметь повреждений, не допускается подтекание тормозной жидкости из регулятора и тормозных трубок. Поршень регулятора не должен быть заклинен – при нажатии педали тормоза шток регулятора должен перемещаться.

13. Осмотрите тросы стояночного тормоза.

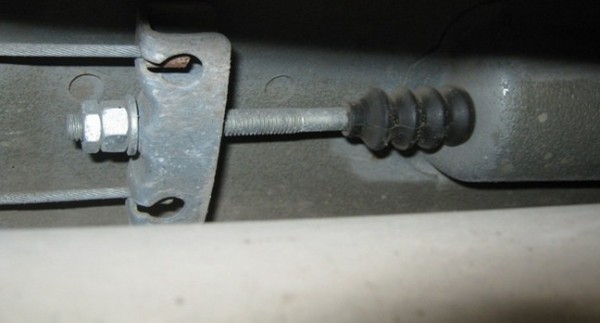

Тросы стояночного тормоза Лада Гранта (ВАЗ 2190)

Примечание:

На тросах не должно быть повреждения оболочек. Тросы в оболочках должны перемещаться свободно, без заеданий. Дефектные тросы замените новыми. Также нужно заменить тросы, если они вытянулись настолько, что не удается отрегулировать стояночный тормоз.

14. Проверьте работоспособность стояночного тормоза. При необходимости отрегулируйте стояночный тормоз.
