Проверка степени износа тормозных колодок, дисков и барабанов автомобиля Ford Focus 2

Вам потребуются: штангенциркуль или линейка.

Примечание

Если при торможении автомобиль уводит в сторону или слышен посторонний шум, проверьте состояние тормозных колодок.

1. Установите автомобиль на подъемник или домкрат (подставки).

2. Снимите переднее колесо.

3. Проверьте через отверстие в корпусе тормозной скобы состояние колодок. Если толщина фрикционных накладок менее допустимой (табл. 4.5), замените тормозные колодки.

4. Измерьте толщину тормозного диска. Если его толщина менее допустимой (см. табл. 4.5), замените тормозной диск.

Примечание

На автомобилях с дисковыми задними тормозными механизмами аналогично проверьте степень износа тормозных колодок и тормозного диска заднего тормозного механизма.

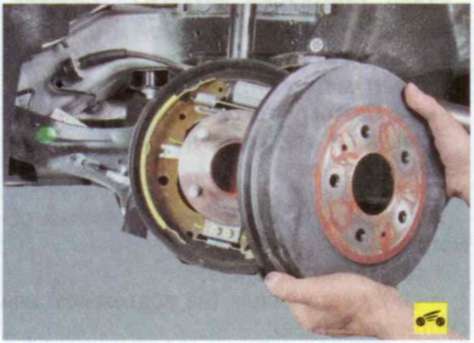

5. Для проверки степени износа тормозных колодок заднего тормозного механизма снимите заднее колесо и тормозной барабан.

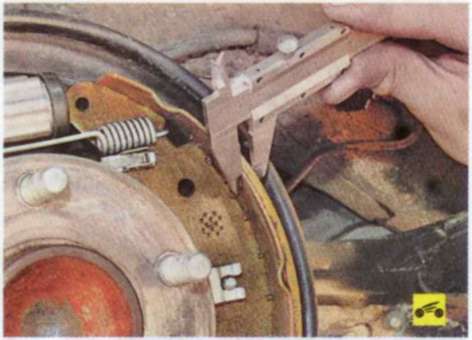

6. Измерьте толщину фрикционной накладки вместе с основанием. Если толщина менее допустимой (см. табл. 4.5), замените колодки.

Примечание

Заменяйте колодки в следующих случаях:

- толщина фрикционных накладок менее 1 мм;

- поверхность накладок замаслена;

- накладки непрочно соединены с основанием.

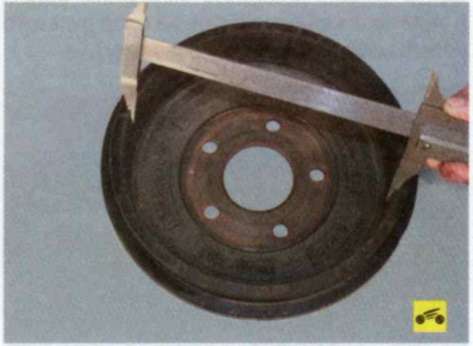

1. Измерьте диаметр рабочей поверхности тормозного барабана. Если он больше допустимого (см. табл. 4.5), замените барабан.

Таблица 4.5 Размеры тормозных колодок, дисков и барабанов, мм

Передние тормозные механизмы

Диаметр тормозного диска: автомобили с двигателем объемом 2,0 л автомобили с двигателями объемом 1,4; 1,6 и 1,8 л

300 278

Толщина тормозного диска

25

Минимальная толщина тормозного диска

23

Допустимая разница значений толщины рабочей поверхности

0,025

Максимальное биение диска

0,05

Толщина фрикционной накладки тормозной колодки

1,5

Дисковые задние тормозные механизмы

Диаметр тормозного диска: автомобили с двигателями объемом 1,8 (дизель) и 2,0 л автомобили с двигателями объемом 1,4; 1,6 и 1,8 л

280 260

Толщина тормозного диска

11

Минимальная толщина тормозного диска

9

Допустимая разница значений толщины рабочей поверхности

0,025

Максимальное биение диска

0,05

Толщина фрикционной накладки тормозной колодки

1,5

Барабанные задние тормозные механизмы

Диаметр рабочей поверхности тормозного барабана

228,3

Максимальный диаметр рабочей поверхности тормозного барабана

230,2

Максимально допустимая овальность

0,5

Примечание

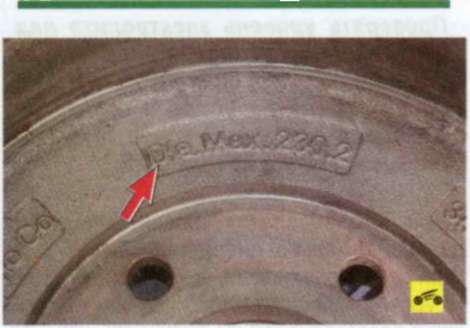

Максимально допустимый рабочий диаметр тормозного барабана выштампован на его внутренней стороне.
