Проверка технического состояния деталей передней подвески Lancer X

Рис. 4.6. Расположение элементов передней подвески на автомобиле: 1 поворотный кулак; 2 - пружина; 3 - амортизаторная стойка; 4 - стабилизатор поперечной устойчивости; 5 - болт заднего крепления рычага; 6 - подрамник; 7 - передний шарнир (сайлентблок) рычага; 8 рычаг передней подвески; 9 - стойка стабилизатора поперечной устойчивости; 10 - шаровая опора.

Все проверки и работы проводите снизу автомобиля. установленного на подъемнике или смотровой канаве (с вывешенными передними колесами)
При каждом техническом обслуживании и ремонте надо обязательно проверять состояние защитных чехлов шаровых опор подвески, на чехлах не должно быть механических повреждений.
Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформации рычагов, деталей передка кузова в местах крепления узлов и деталей подвески.

Проверьте состояние резинометаллических шарниров, резиновых подушек, шаровых шарниров подвески, а также состояние (осадку) пружин подвески, верхних опор амортизаторных стоек подвески.
Резинометаллические шарниры и резиновые подушки подлежат замене при разрывах и одностороннем выпучивании резины, а также при подрезании их торцовых поверхностей.
Расположение элементов передней подвески на автомобиле показано на рис 4.6.
На резиновых деталях подвески не допускаются:
- признаки старения резины (растрескивание);
- механические повреждения.
На резинометаллических шарнирах не допускаются:
- признаки старения, трещины, одностороннее выпучивание резинового массива;
- отрыв резинового массива от арматуры;
Неисправные детали замените.

Предупреждение
Особое внимание обратите на механические повреждения (деформации, трещины и др.) злементов подвески, особенно рычагов.

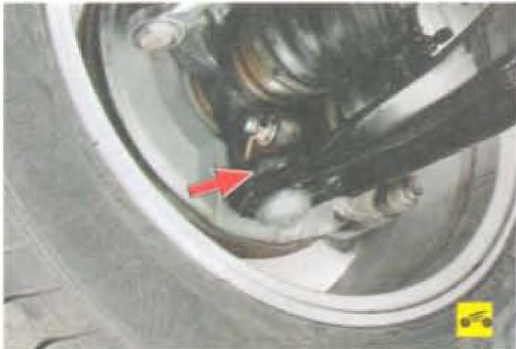

1 Проверьте состояние защитных чехлов шаровых опор Если чехлы повреждены, замените шаровые опоры в сборе с рычагами подвески.

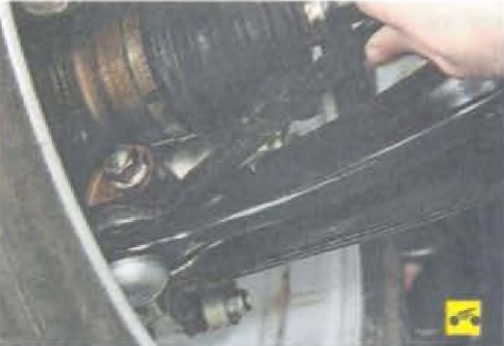

2. Проверьте шаровые опоры на наличие люфтов. Для этого вставьте монтажную лопатку между поворотным кулаком и рычагом подвески и. опираясь на рычаг, попытайтесь покачать поворотный кулак. Если ощущается значительный люфт шарового пальца, заме ните опору в сборе с рычагом подвески...
Примечание
Шаровая опора передней подвески запрессована в рычаг. Соединение шаровой опоры с рычагом неразборное, по- зтому шаровая опора заменяется только в сборе с рычагом передней подвески.

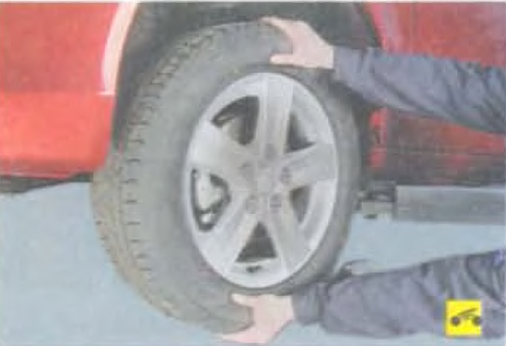

3. При исправных шаровых опорах, покачивая колесо в вертикальной плоскости, проверьте подшипники ступиц на наличие люфтов. Если есть люфты в подшипниках, замените подшипники.

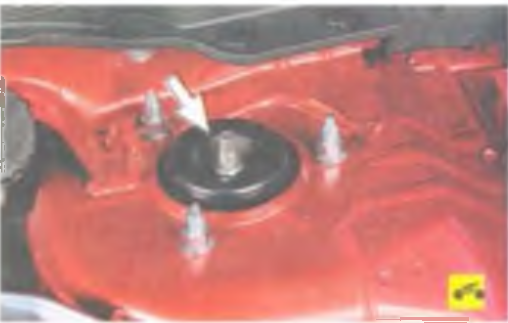

4 Осмотрите верхние опоры. В случае сильной деформации, местного выпучивания и отрыва от арматуры резинового массива замените опору в сборе.

5. Проверьте с помощью монтажной лопатки на отсутствие люфта передние...

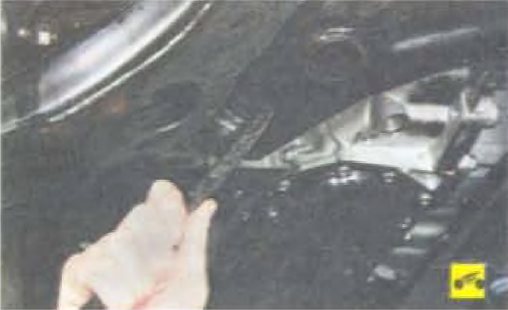

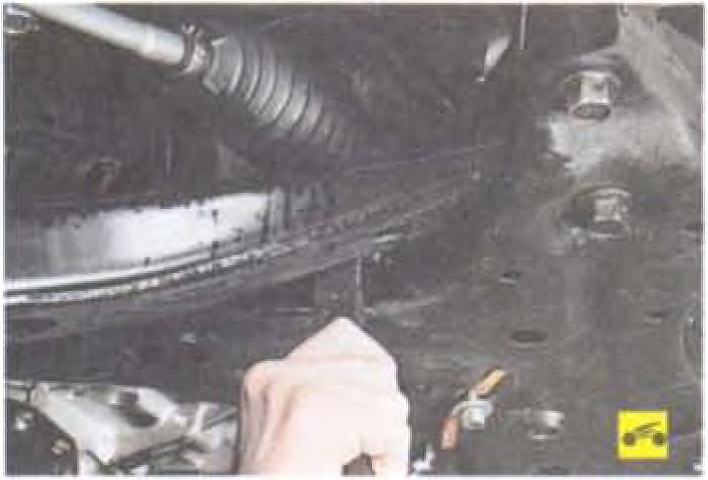

6. ...и задние сайлентблоки в местах крепления рычагов к подрамнику. Упираясь монтажной лопаткой в подрамник, попытайтесь покачать рычаг подвески. При наличии значительного люфта замените сайлентблоки или рычаг передней подвески в сборе.

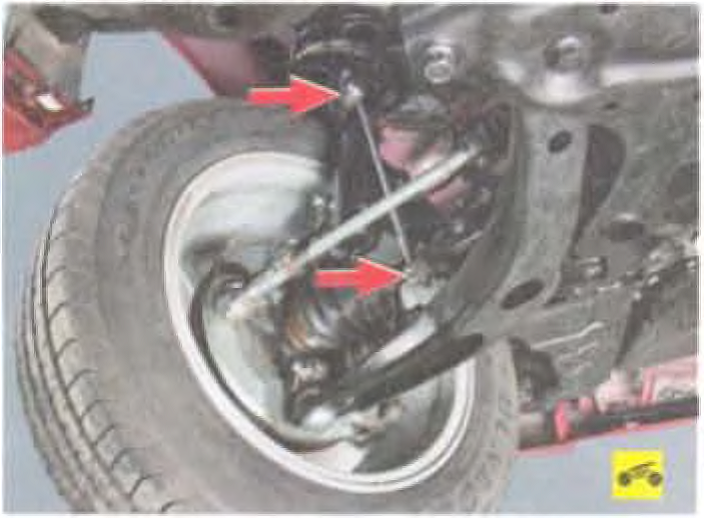

7. Проверьте наличие люфтов в шаровых шарнирах стоек стабилизатора поперечной устойчивости. Стойки, шарниры которых имеют ощутимый люфт, замените. Проверьте надежность затяжки гаек пальцев шаровых шарниров стоек стабилизатора.

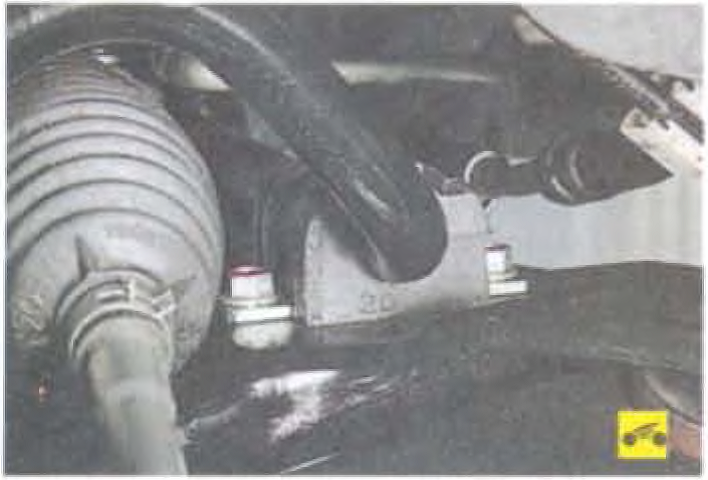

8. Проверьте состояние резиновых подушек в местах крепления штанги стабилизатора поперечной устойчивости к подрамнику.

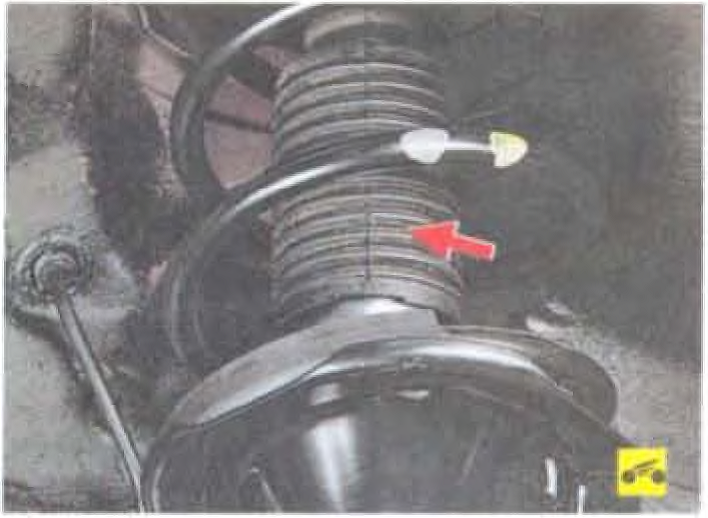

9. Проверьте состояние защитного кожуха амортизаторной стойки.

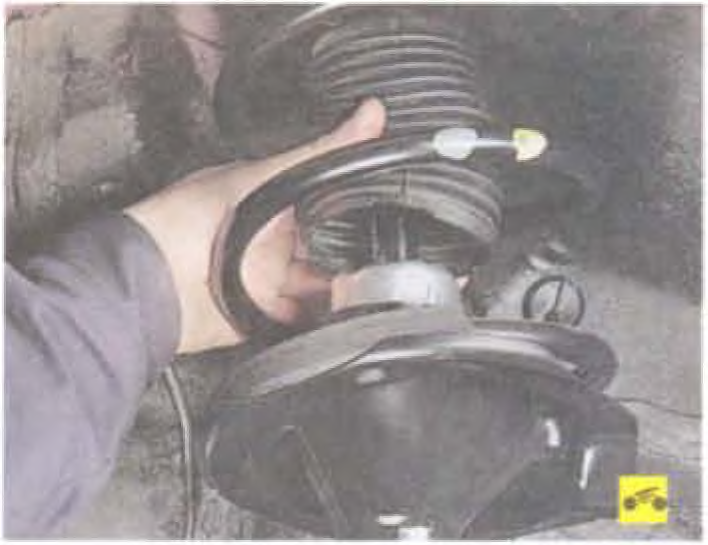

10 Поднимите защитный чехол и проверьте амортизатор на герметичность. Потеки жидкости не допускаются.
11. Неисправные или поврежденные детали замените.
