Проверка технического состояния деталей задней подвески Audi A4

Инструменты:

• Монтажная лопатка
• Набор ключей

Детали и расходники:

• Резинометаллические шарниры
• Резиновые подушки

Примечания:

Подвеска задних колёс оборудована трапециидальными рычагами. Балка подвески выполнена из стали, трапециидальные рычаги - из полого алюминиевого профиля. Такая конструкция характеризуется незначительным весом и компактностью. Благодаря этому становится возможным достичь как при переднеприводном варианте, так и при полном приводе низкого расположения пола в багажнике и оптимальной ширины грузового отсека.

Все рычажные элементы через резино-металлические опоры соединены шарнирами с эластично установленной балкой подвески, что обеспечивает эффективное гашение вибраций кузова. Подрессоривание задней подвески осуществляется винтовыми пружинами и двумя амортизаторами, которые расположены отдельно и легко снимаются.

Проведение сварочных и рихтовочных работ на несущих и направляющих элементах передней подвески не допускается. Самостопорящиеся гайки, а также ржавые болты/гайки, при проведении ремонта должны заменяться.

Подвеска задних колёс:

1 — амортизатор;

2 — балка подвески;

3 — винтовая пружина;

4 — тормозной диск;

5 — подшипник колеса;

6 — механизм регулировки сходимости;

7 — механизм регулировки развала.

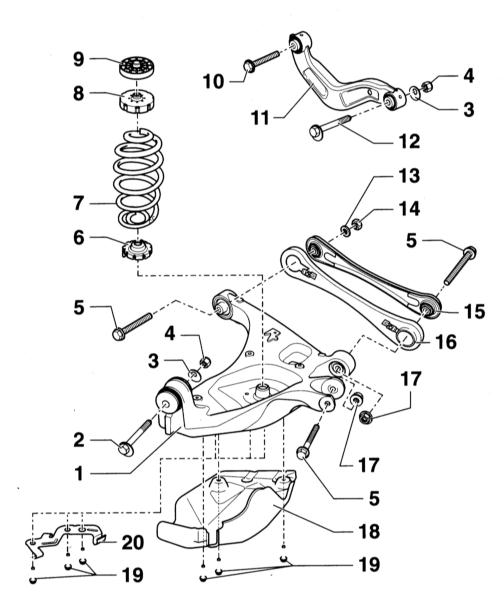

Рычаги подвески (модели с передним приводом):

1 — трапециидальный рычаг;

2 — эксцентриковый винт;

3 — эксцентриковая шайба;

4 — гайка;

5 — комбинированный винт;

6 — опора пружины нижняя;

7 — винтовая пружина;

8 — опора пружины верхняя;

9 — опора пружины верхняя, только для ходовой части, предназначенной для плохих дорог;

10 — комбинированный винт;

11 — поперечный рычаг;

12 — эксцентриковый винт;

13 — шайба;

14 — гайка;

15 — поперечная тяга;

16 — щиток для защиты от попадания камней, только для ходовой части, предназначенной для плохих дорог;

17 — гайка с буртиком;

18 — щиток для защиты от попадания камней, только для ходовой части, предназначенной для плохих дорог;

19 — болт с буртиком;

20 — держатель троса привода стояночного тормоза.

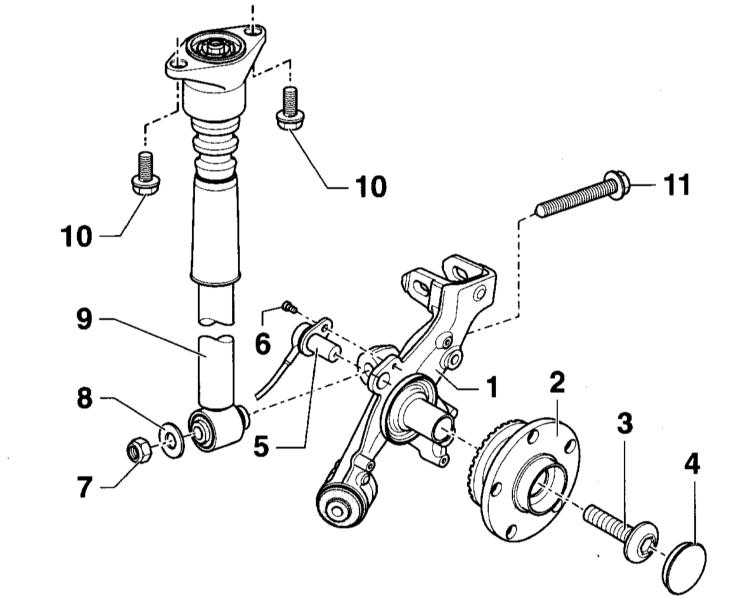

Амортизатор, кулак и ступица колеса:

1 — кулак, модели с передним приводом;

2 — ступица с подшипником колеса;

3 — болт с буртиком;

4 — пыльник;

5 — датчик числа оборотов колеса;

6 — винт с внутренним шестигранником;

7 — гайка;

8 — шайба;

9 — амортизатор;

10 — комбинированный болт;

11 — комбинированный болт.

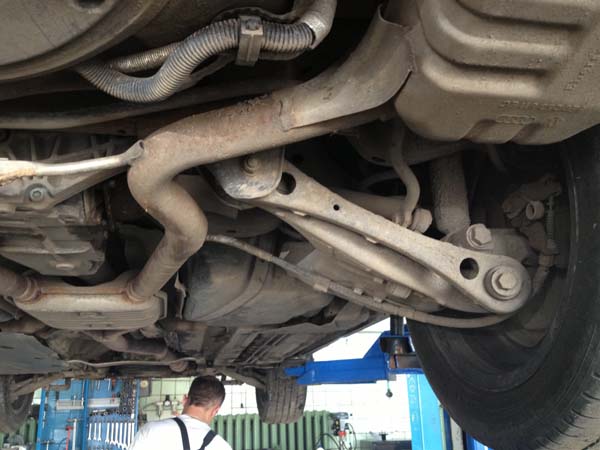

1. Все проверки и работы проводите снизу автомобиля, установленного на подъемнике или смотровой канаве (с вывешенными передними колесами).

2. Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформации рычагов, штанги стабилизатора, деталей задка кузова в местах крепления узлов и деталей подвески.

3. Проверьте состояние резинометаллических шарниров, резиновых подушек, состояние (осадку) пружин подвески.

Примечание:

Резинометаллические шарниры и резиновые подушки подлежат замене при разрывах и одностороннем выпучивании резины, а также при подрезании их торцовых поверхностей. На резинометаллических шарнирах не допускаются признаки старения, трещины, а также одностороннее выпучивание резинового массива. Дефектные детали замените.

4. Проверьте отсутствие механических повреждений (деформаций, трещин и т.п.) элементов подвески.

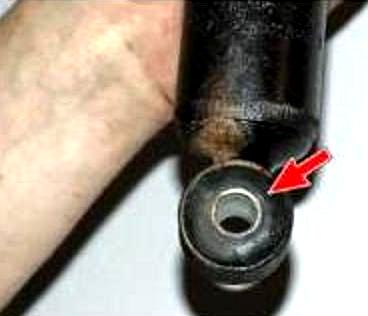

5. Осмотрите резиновые втулки нижнего крепления амортизатора и амортизаторы. На амортизаторах не допускаются потеки жидкости и «потение».

6. Снимите защитные щитки с обеих сторон автомобиля.

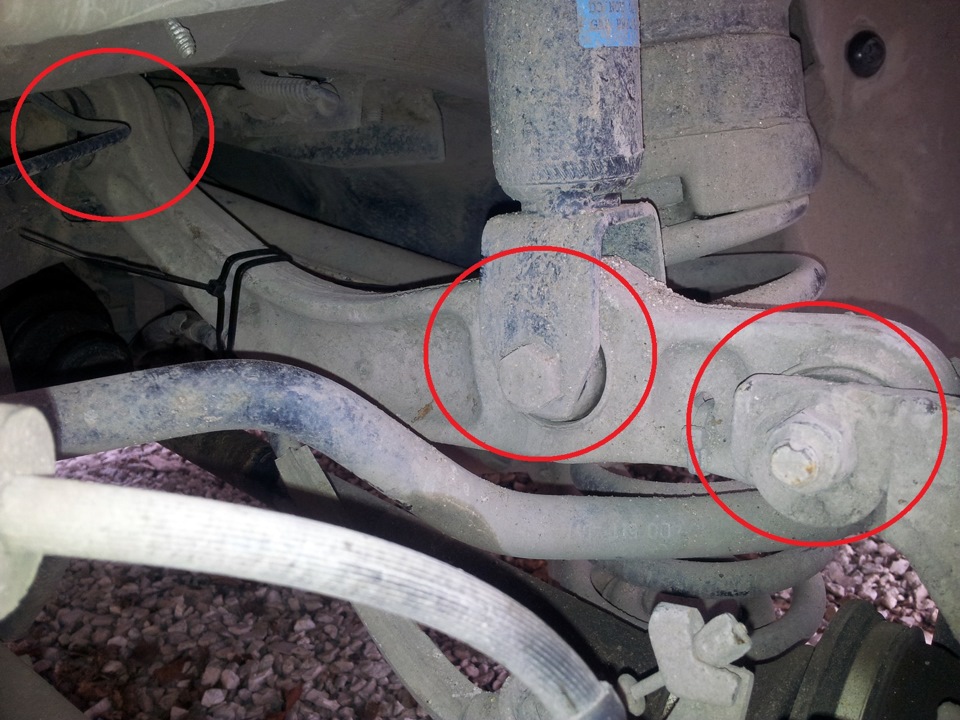

7. Проверьте резинометаллические шарниры (сайлентблоки) продольного рычага задней подвески к кузову автомобиля.

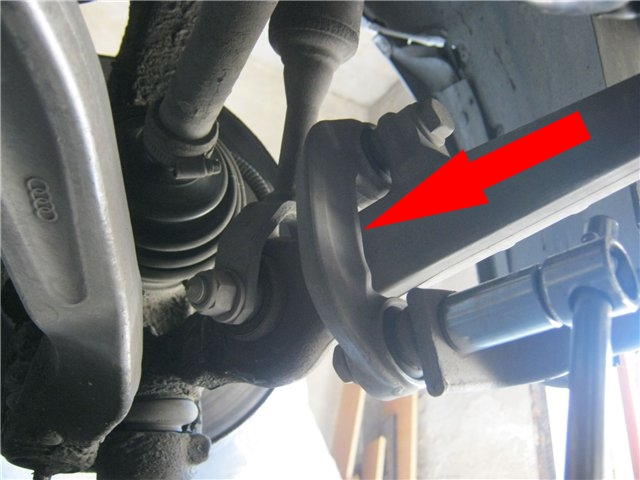

8. С помощью монтажной лопатки проверьте на отсутствие люфтов внутренние и внешние сайлентблоки задних нижних рычагов и внешние сайлентблоки передних нижних рычагов.

9. Аналогично проверьте внутренние и внешние сайлентблоки верхних рычагов задней подвески.

10. Покачивая штангу стабилизатора поперечной устойчивости вверх-вниз, проверьте на отсутствие люфтов стойки стабилизатора и резиновые подушки штанги стабилизатора.

11. Проверьте пружины и буфера сжатия.

Примечание:

Обратите внимание на систему выпуска отработавших газов. Посторонние стуки, издаваемые ею, часто принимают за стук в задней подвеске. Применение нестандартных деталей или обрыв элементов подвески глушителя может вызвать сильный стук, особенно при перегазовках. Для проверки остановите двигатель, внимательно осмотрите систему выпуска, проверьте надежность крепления и подвеску глушителя. Взявшись за конец выхлопной трубы, покачайте глушитель вверх-вниз и из стороны в сторону — стуков быть не должно.
