Проверка технического состояния передней подвески Ford Focus 3

Примечание:

Все проверки и работы проводите снизу автомобиля, установленного на подъемнике или смотровой канаве (с вывешенными передними колесами).

Проверка технического состояния передней подвески​ Форд Фокус 3

При каждом техническом обслуживании и ремонте надо обязательно проверять состояние защитных чехлов шаровых опор подвески. На чехлах не должно быть механических повреждений.

Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформации рычагов, штанги стабилизатора и ее стоек, деталей передка кузова в местах крепления узлов и деталей подвески.

Проверьте состояние резинометаллических шарниров, резиновых подушек, шаровых шарниров подвески, а также состояние (осадку) верхних опор телескопических стоек подвески.
Резинометаллические шарниры и резиновые подушки подлежат замене при разрывах и одностороннем выпучивании резины, а также при подрезании их торцовых поверхностей.

На резиновых деталях подвески не допускаются:
- признаки старения резины;
- механические повреждения.
На резинометаллических шарнирах не допускаются:
- признаки старения, трещины, одностороннее выпучивание резинового массива;
- отрыв резинового массива от арматуры.
Неисправные детали замените.
ПРЕДУПРЕЖДЕНИЕ:
Особое внимание обратите на механические повреждения (деформации, трещины и др.) элементов подвески, особенно рычагов.

1. Проверьте состояние защитных чехлов шаровых опор. Если чехлы повреждены, замените шаровые опоры в сборе.

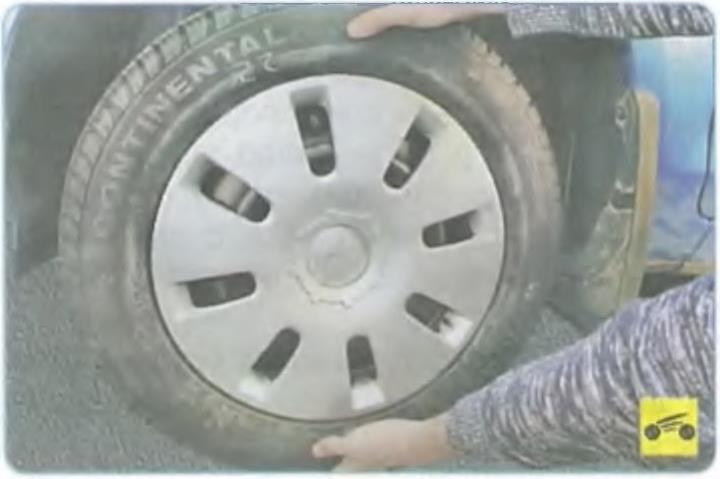

2. Покачивая колесо в вертикальной плоскости, проверьте шаровые опоры на наличие люфтов. Если есть люфты шаровых пальцев, замените опоры.
ПОЛЕЗНЫЙ СОВЕТ:
При покачивании вывешенного переднего колеса трудно различить люфты в подшипниках ступиц и в шаровых опорах.

Попросите помощника нажать на педаль тормоза: если и в этом случае ощутите люфт, то неисправны шаровые опоры.

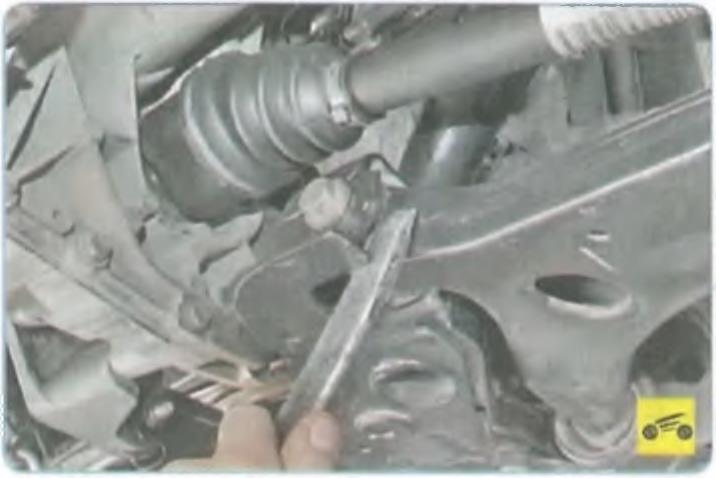

3. Проверьте шаровые опоры на наличие люфтов. Для этого вставьте монтажную лопатку между поворотным кулаком и рычагом подвески и, опираясь на поворотный кулак, попытайтесь покачать рычаг. Если есть люфт пальца шаровой опоры, замените ее.

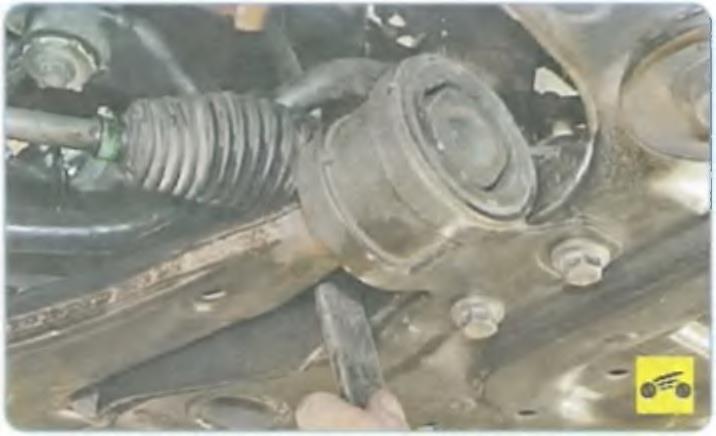

4. Проверьте на отсутствие люфта передние и задние сайлентблоки в местах крепления рычагов к поперечине подвески.

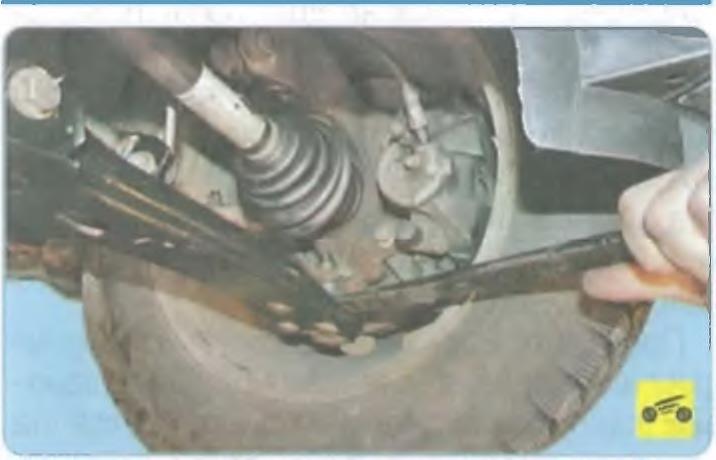

5. Упираясь монтажной лопаткой в поперечину, попытайтесь покачать рычаг Если есть люфты в сайлентблоках, замените рычаг в сборе.

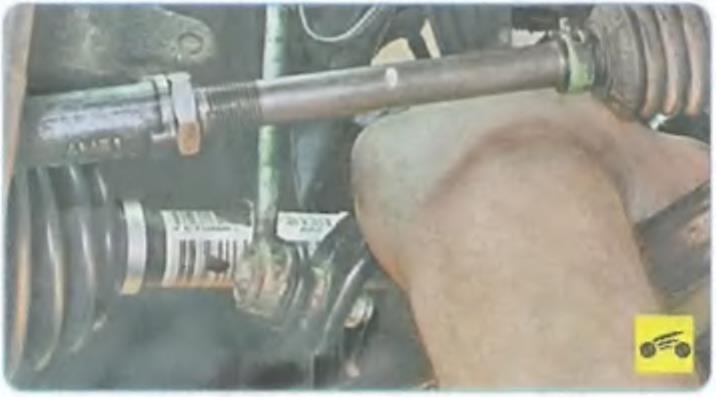

6. Проверьте состояние стоек и резиновых подушек стабилизатора поперечной устойчивости, покачивая штангу стабилизатора вверх-вниз.
7. Проверьте состояние подушек крепления штанги стабилизатора к поперечине.

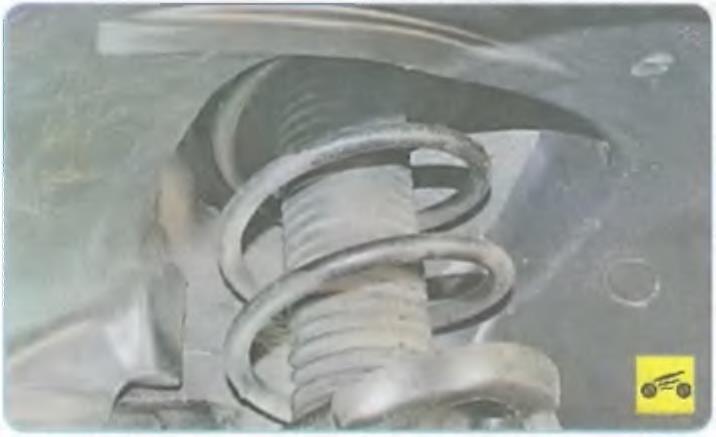

8. Проверьте состояние защитного кожуха амортизаторной стойки.

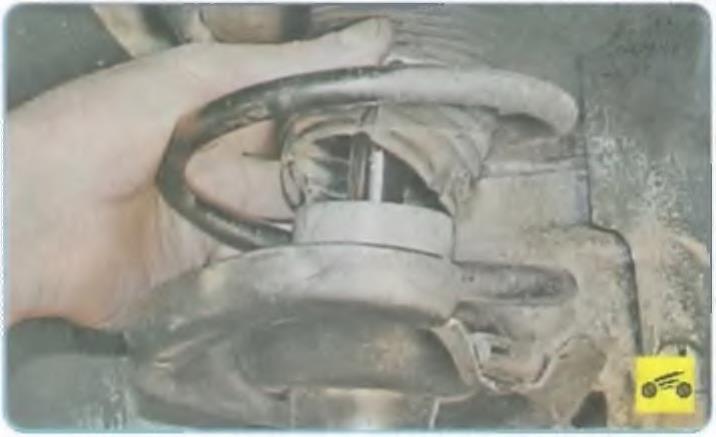

9. Поднимите защитный чехол и проверьте амортизатор на герметичность. Потеки жидкости не допускаются.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
