Проверка цепи и датчика положения дроссельной заслонки Daewoo Sens

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Мультиметр
  • Отвертка крестовая средняя
  • Гаечный ключ рожковый 10 мм (при необходимости)
  • Отвертка крестовая средняя (при необходимости)

Детали и расходники:

  • Датчик положения дроссельной заслонки (39.3855/2112-1148200 – контактный или 3202.3855 – бесконтактный, при необходимости)

Контактный датчик 39.3855 положения дроссельной заслонки Daewoo Sens

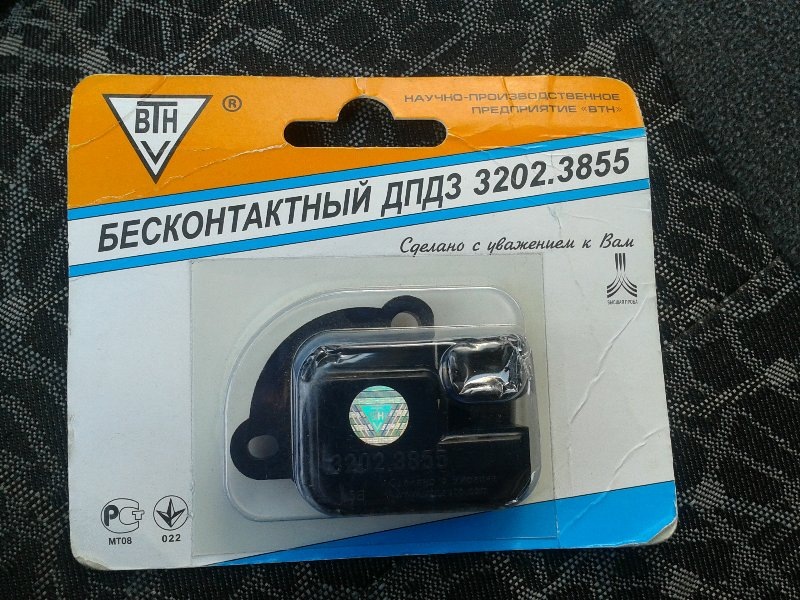

Бесконтактный датчик 3202.3855 положения дроссельной заслонки Daewoo Sens

  • Проволока (тонкая, 3 см) - 2 шт.

Примечания:

Датчик положения дроссельной заслонки установлен на дроссельном патрубке и представляет собой резистор потенциометрического типа, на один из выводов которого подается напряжение 5 В от контроллера, а второй вывод соединен с "массой" контроллера. Третий подвижный контакт ДПДЗ также соединен с контроллером.
Когда дроссельная заслонка поворачивается (от воздействия на педаль управления), изменяется напряжение на выходе датчика. При закрытой дроссельной заслонке оно ниже 0,7 В. Когда заслонка открывается, напряжение на выходе датчика растет и при полностью открытой заслонке должно быть более 4 В.
Отслеживая выходное напряжение датчика, контроллер корректирует подачу топлива в зависимости от угла открытия дроссельной заслонки (т.е. по желанию водителя). Датчик дроссельной заслонки Сенс не требует никакой регулировки, так как контроллер воспринимает холостой ход (т.е. полное закрытие дроссельной заслонки) как нулевую отметку.
Специфической причиной рывков при установившемся движении автомобиля может быть повреждение датчика положения дроссельной заслонки.
Дополнительными симптомами, подтверждающими неисправность этого датчика, служат:

  • неравномерная работа двигателя на холостом ходу;
  • снижение максимальной мощности двигателя.

Датчик неразборный и поэтому неремонтопригоден. Если выявлена неисправность датчика, его заменяют в сборе.

Проверка цепи датчика дроссельной заслонки

1. При выключенном зажигании отсоедините колодку жгута проводов системы управления двигателем от датчика положения дроссельной заслонки, отжав фиксатор колодки (на фото ниже обозначен зеленой стрелкой).

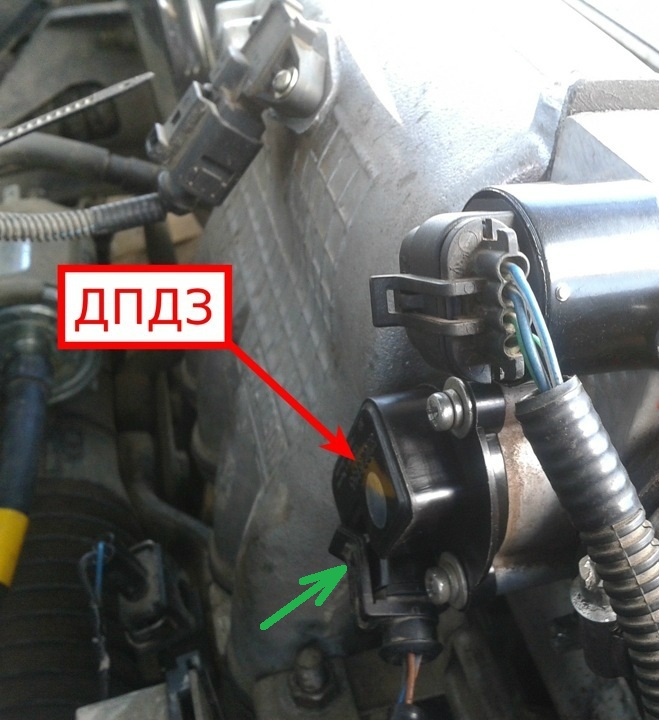

Размещение фиксатора колодки жгута проводов датчика положения дроссельной заслонки Daewoo Sens

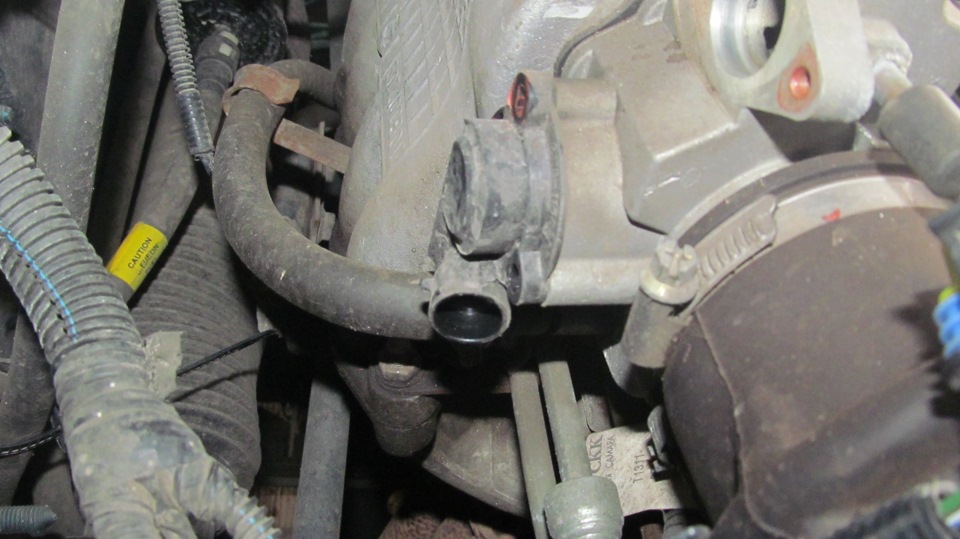

Датчик положения дроссельной заслонки со снятой колодкой проводов Daewoo Sens

2. Чтобы проверить цепь питания самого датчика, подсоедините мультиметр к выводам «А» и «В» штекера. Должно быть напряжение 4,8-5,2 В.

Проверка цепи питания датчика положения дроссельной заслонки Daewoo Sens

Примечание:

Выводы «А» и «В» указаны на фиксаторе штекера, а маркировка вывода «С» нанесена на корпусе штекера с противоположной стороны.

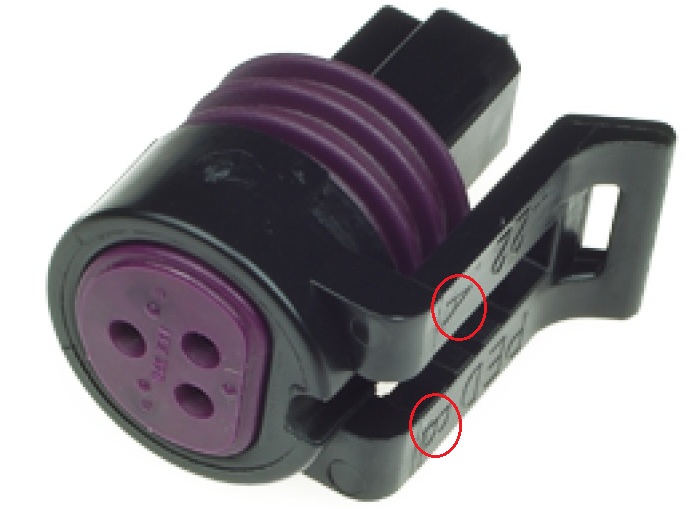

Маркировка выводов на фиксаторе штекера проводов датчика положения дроссельной заслонки Daewoo Sens

3. Если нет напряжения на этих выводах, то нужно проверить исправность самой цепи (значит, где-то обрыв или замыкание на массу) между соответствующими выводами контроллера и колодки проводов. Если цепь исправна, а напряжение не соответствует норме, значит неисправность контроллера.

Проверка датчика дроссельной заслонки (ДПДЗ)

1. Для проверки датчика подсоедините к нему штекер. И где выходят провода из штекера, вставьте две проволочки или две иглы (где выходят выводы «В» и «С»). Подсоедините тестер и включите зажигание (проверку показано на снятом дроссельном узле).

- При закрытой дроссельной заслонке напряжение должно быть 0,35-0,7 В.

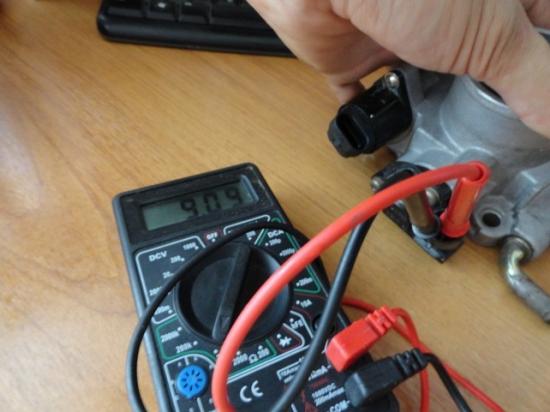

Проверка при закрытой дроссельной заслонке напряжения датчика положения дроссельной заслонки Daewoo Sens

- При открытой дроссельной заслонке (педаль газа нажата) напряжение должно быть 4,05-4,75 В.

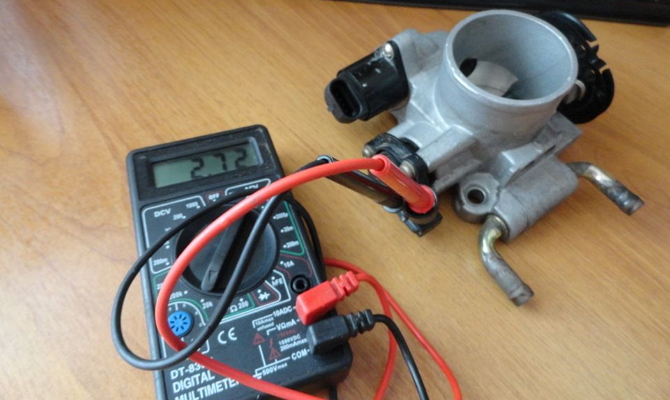

Проверка при открытой дроссельной заслонке напряжения датчика положения дроссельной заслонки Daewoo Sens

Примечание:

Если напряжение не соответствует этим показаниям, то датчик неисправен, и его надо заменить.

2. При необходимости, замените датчик положения дроссельной заслонки, как описано здесь.

Размещение винтов крепления контактного датчика положения дроссельной заслонки Daewoo Sens

В статье не хватает:

  • Фото инструмента
  • Качественных фото ремонта

Источник: carpedia.club
