Проверка цепи привода механизма газораспределения и звездочки валов Toyota Camry 2001 - 2006

Инcтрументы:

• Отвертка плоская большая
• Насадка на вороток
• Ключ торцевой
• Молоток малый

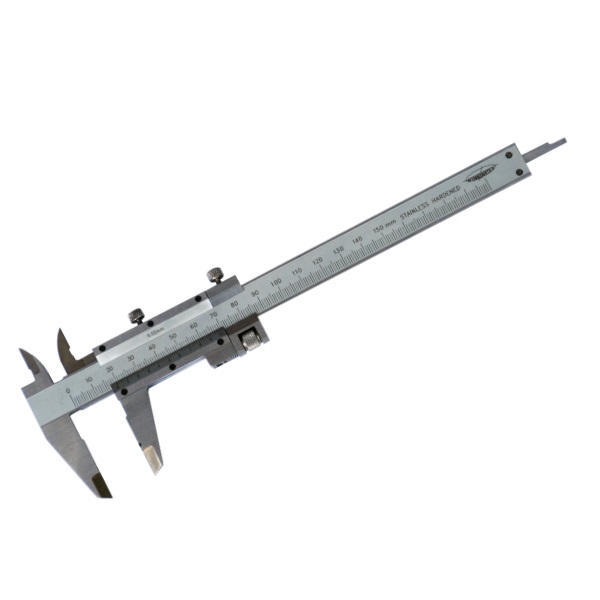

• Штангенциркуль

Детали и расходники:

• Цепь привода механизма газораспределения
• Звездочка привода механизма газораспределения

1. Снимите крышку цепи привода механизма газораспределения.

2. Измерьте длину пятнадцати звеньев цепи в натянутом состоянии штангенциркулем. Если длина участка цепи в пятнадцать звеньев больше максимальной, замените цепь.

Примечание:

Сделайте три или более измерений на произвольных участках цепи.

3. Оберните цепь вокруг звездочки. Измерьте диаметр звездочки по роликам штангенциркулем.

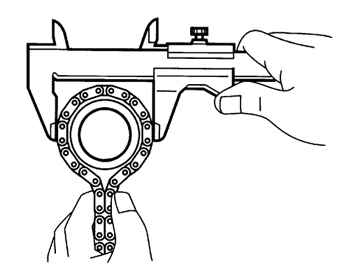

Измерение диаметра звездочки с помощью штангенциркуля

Минимальный диаметр звездочки:

- распределительный вал – 97,3 мм;

- коленчатый вал – 51,6 мм.

Внимание:

Если диаметр не соответствует указанному, замените звездочки с цепью.

4. Проверьте башмак натяжителя и успокоитель цепи привода механизма газораспределения на износ. Максимальный износ не должен превышать 1 мм.

Башмак натяжителя в двигателе Toyota Camry
