Проверка уровня и замена рабочей жидкости в автоматической коробке передач (A4AF3)

Инструменты:

• Маслоизмерительный щуп
• Динамометрический ключ
• Гаечный ключ торцевой 17 мм

Детали и расходники:

• Масло АКПП
• Ветошь
• Емкость для отработанного масла

Автоматическая коробка передач Hyundai Matrix

Проверка уровня масла (ATF) в АКПП

1. Ведите автомобиль, пока масло (ATF) в КПП не достигнет нормальной рабочей температуры (70–80°С).

2. Установите автомобиль на ровной горизонтальной площадке.

3. Нажмите на педаль тормоза и переместите рычаг селектора АКПП последовательно через все положения (задерживая его в каждом из них на несколько секунд) для заполнения маслом (ATF) всей гидросистемы управления АКПП и гидротрансформатора АКПП, а затем установите рычаг селектора в положение «N».

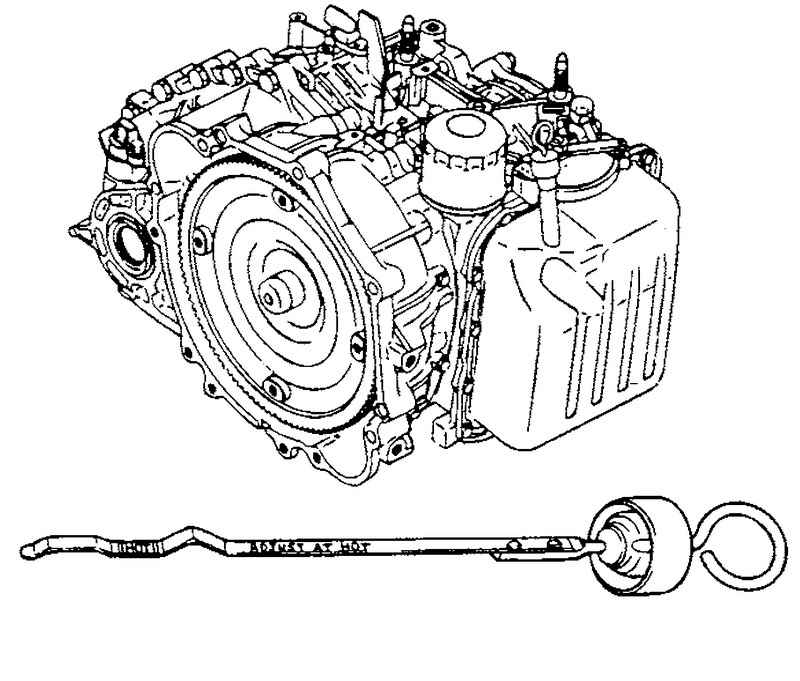

4. Перед извлечением маслоизмерительного щупа очистите от грязи место около него. Выньте щуп и проверьте состояние масла в КПП (ATF).

Примечания:

Если масло (ATF) в АКПП имеет горелый запах, то это является признаком загрязнения его мелкими частицами износа фрикционных накладок элементов управления КПП. В этом случае, возможно, потребуется капитальный ремонт коробки передач.

Масло для автоматических коробок передач (ATF): GENUINE HYUNDAI ATF SP-II M.Нормальный уровень масла в АКПП (ATF) должен находиться в диапазоне «НОТ» маслоизмерительного щупа. Если уровень ниже указанного, долейте масло для АКПП (ATF) до нормального уровня.

Если уровень масла (ATF) в АКПП ниже нормального, то масляный насос будет захватывать масло вместе с воздухом, что приведет к образованию пузырьков и вспениванию масла в гидросистеме. Это снизит рабочее давление в гидросистеме управления, что в свою очередь приведет к запаздыванию при переключении передач (позднее включение передач) и пробуксовке фрикционных муфт или тормозов. Если уровень масла (ATF) в АКПП больше нормального, то за счет вращения шестерен планетарных механизмов возникнет обильное пенообразование масла (ATF), что в результате приведет к таким же последствиям, как и в случае низкого уровня масла (ATF) в АКПП. В обоих случаях воздушные пузырьки являются причиной перегрева, окисления масла (ATF) и отложения лака, который выводит из строя клапаны, муфты и исполнительные механизмы. Вспенивание также приводит к выбросу масла (ATF) через сапун картера АКПП, что ошибочно принимают за утечки.

В случае капитального ремонта автоматической коробки передач или эксплуатации автомобиля в тяжелых дорожных условиях замена масла в АКПП (ATF) и масляного фильтра обязательна. Процедура замены масла в АКПП (ATF) описана ниже. При этом необходимо помнить, что в автоматических коробках передач используются только специальные масляные фильтры.

5. Плотно вставьте маслоизмерительный щуп в штатное отверстие.

Замена масла в АКПП (ATF)

Примечания:

Вы можете воспользоваться установкой для быстрой замены масла (ATF) в АКПП (ATF fluid charger). Если же такой установки нет, замените масло (ATF) в АКПП, как описано ниже.

1. Слив масла (ATF) из гидросистемы АКПП:

– отсоедините шланг, который соединяет коробку передач с маслоохладителем, расположенным внутри радиатора охлаждения двигателя;

– запустите двигатель и дайте маслу (ATF) стечь через шланг.

Условия выполнения операции:

– двигатель работает на холостом ходу;

– рычаг селектора АКПП находится в положении «N».

Внимание:

Через одну минуту после запуска двигатель должен быть заглушён. Если все масло (ATF) вытекло раньше этого момента, то двигатель надо заглушить немедленно.

2. Установите сливную пробку с прокладкой на место и затяните пробку моментом 32 Н·м.Отверните сливную пробку на нижней части картера АКПП и слейте масло (ATF) из масляного поддона АКПП.

3. Залейте новое масло для АКПП (ATF) через маслозаливную трубку АКПП.

Замените внешний масляный фильтр АКПП. При значительном загрязнении масла (ATF) проверьте состояние внутреннего масляного фильтра АКПП.

Внимание:

Если номинальный объем масла для АКПП (ATF) не входит в коробку передач, остановите заливку.

Примечание:

Проверьте наличие загрязнения в слитом масле (ATF). Если в АКПП залито масла (ATF) больше номинального объема, снова дайте стечь маслу из коробки передач.

4. Подсоедините шланг маслоохладителя АКПП и надежно установите на место маслоизмерительный щуп. Перед установкой маслоизмерительного щупа АКПП очистите от грязи место около него.Залейте новое масло для АКПП (ATF) через маслозаливную трубку АКПП.

5. Запустите двигатель и дайте поработать ему на холостом ходу в течение 1–2 мин.

6. Переместите рычаг селектора АКПП последовательно через все позиции и затем установите его в положение «N».

7. Убедитесь, что уровень масла в АКПП (ATF) находится в диапазоне «COLD» («холодная АКПП») маслоизмерительного щупа. Если уровень ниже указанного, то долейте необходимое количество масла для АКПП (ATF).

8. Проедьте на автомобиле некоторое расстояние, чтобы температура масла (ATF) достигла нормального рабочего значения (70–80°С), после чего опять проверьте уровень масла в АКПП (ATF), который должен находиться в диапазоне «НОТ» («прогретая АКПП»).

9. Плотно установите маслоизмерительный щуп в маслозаливную трубку АКПП.

Замена масляного фильтра АКПП

1. Снимите воздушный фильтр в сборе, затем с помощью специального инструмента (цепной ключ масляного фильтра и т.п.) снимите масляный фильтр АКПП.

2. После снятия фильтра с помощью тканевых рукавиц или ветоши очистите поверхность коробки передач от брызгов масла для АКПП (ATF), грязи и т.п.

3. Очистите поверхность крепления масляного фильтра АКПП.

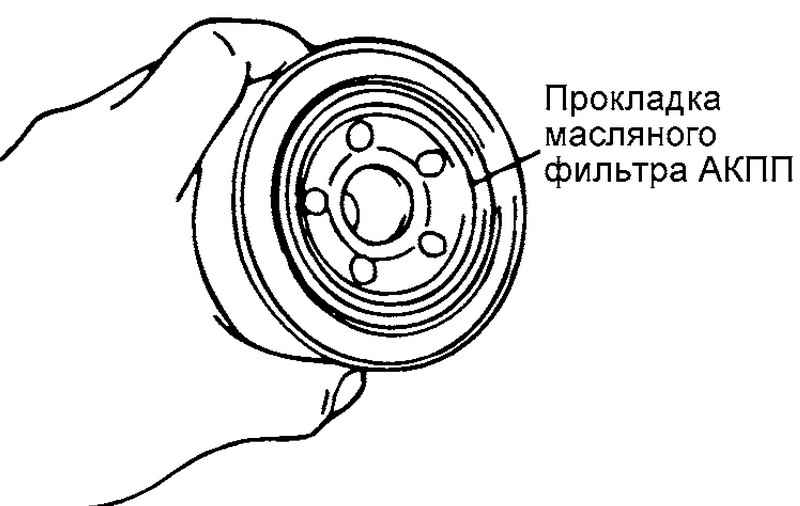

4. Смажьте небольшим количеством чистого масла для АКПП (ATF) поверхность кольцевой прокладки масляного фильтра АКПП.

5. Установите масляный фильтр АКПП на место.

Момент затяжки: 11–13 Н·м.

6. Проверьте уровень масла для АКПП (ATF) в коробке передач.
