Проверка уровня и замена рабочей жидкости в вариаторе (CVT) Lancer X

Вам потребуются: ключ «на 19», емкость для слива жидкости объемом не менее 6 л.

Примечание:

В вариатор заливайте рабочую жидкость DIA QUEEN CVTF-J1. Объем рабочей жидкости в вариаторе составляет 6 л.

Проверка уровня рабочей жидкости в вариаторе (CVT) Lancer X

1. Прогрейте жидкость в вариаторе до рабочей температуры (70-80ºС), совершив небольшую поездку.

2. Установите автомобиль на ровной горизонтальной площадке и затормозите стояночным тормозом

3. Нажмите на педаль тормоза. Удерживая ее нажатой, поочередно установите рычаг селектора во все положения от «Р» (стоянка) до «0» (движение передним ходом) с короткими остановками в каждом положении (для заполнения жидкостью гидротрансформатора и гидравлической системы).

4. После этого установите рычаг селектора в положение «N» (нейтраль).

5. Отпустите педаль тормоза.

6. Уровень рабочей жидкости в коробке передач проверяют по указателю (щупу), установленному в маслоналивное отверстие в верхней части картера вариатора.

7. При работающем на холостом ходу двигателе, выньте указатель и проверьте состояние рабочей жидкости. По качеству и составу рабочей жидкости можно определить исправность вариатора.

Примечание:

Прежде чем вынуть указатель, удалите вокруг него грязь.

Вариатор следует отремонтировать при наличии хотя бы одного из следующих признаков снижения качества жидкости:

• - запах горелого масла,
• - значительное потемнение жидкости:
• - заметно наличие большого количества металлических частиц в жидкости.

8. Вытрите указатель ветошью и вставьте в отверстие до упора.

9. Выньте указатель и определите уровень жидкости. Он должен находиться между двумя метками, расположенными с обеих сторон надписи «НОТ».

10. Если уровень не соответствует норме, долейте жидкость через трубу маслоизмерительного щупа.

Предупреждение:

При проверке уровня и доливке рабочей жидкости не допускайте ее попадания на горячие детали выпускного коллектора: жидкость может воспламениться!

Недостаточный уровень рабочей жидкости может вызвать целый ряд нарушений работы вариатора, так как в его насос вместе с жидкостью будет поступать воздух. При попадании воздуха в жидкость возникают воздушные пузырьки, что приводит к колебаниям давления масла. Нестабильность давления приводит к задержке при изменении передаточного отношения, проскальзыванию ремня, пробуксовке фрикционов вариатора.

Превышать нормальный уровень жидкости также недопустимо. Жидкость, залитая в картер вариатора сверх нормы. вспенивается, что приводит к таким же нарушениям работы коробки, что и при недостаточном уровне жидкости, а также к быстрому ухудшению свойств жидкости.

В обоих случаях образование воздушных пузырьков вызывает перегрев и преждевременное окисление жидкости, в результате чего нарушается нормальная работа клапанов, фрикционов и сервоприводов вариатора.

Замена рабочей жидкости в вариаторе (CVT) Lancer X

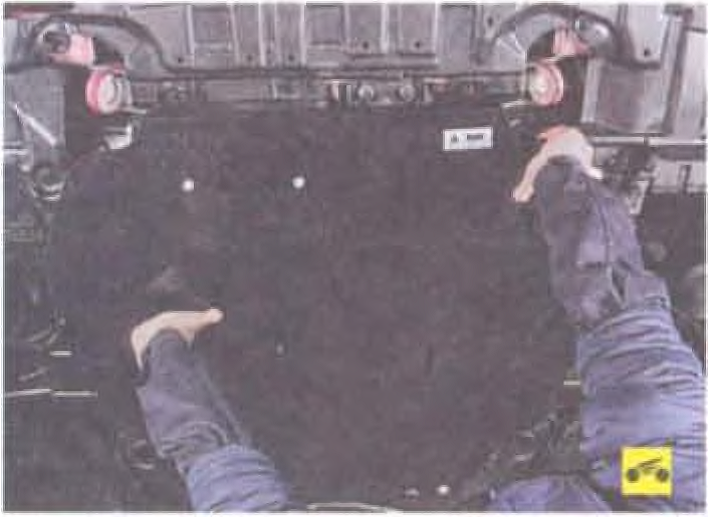

1. Для замены рабочей жидкости, снимите защиту картера двигателя (см. «Снятие и установка защиты картера двигателя», с. 85).

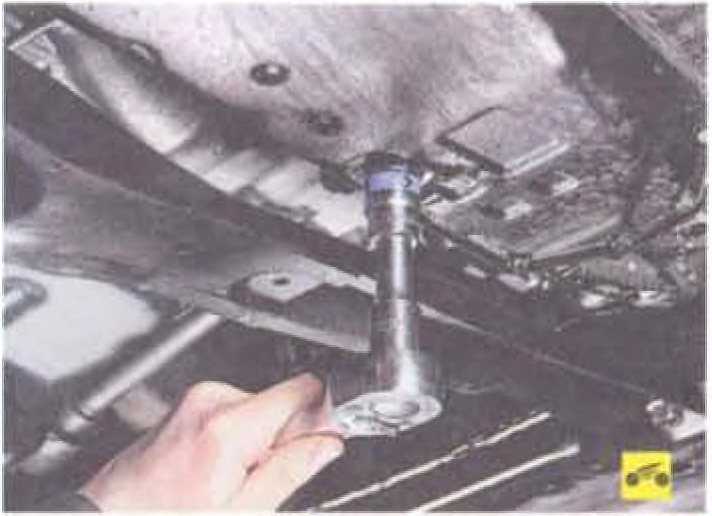

2. Ослабьте затяжку пробки отверстия для слива рабочей жидкости, расположенного в нижней крышке вариатора.

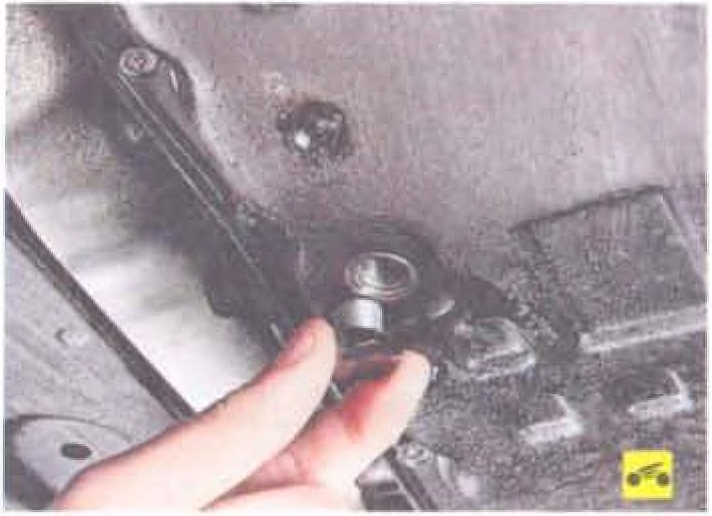

3. Осторожно выверните пробку и слейте рабочую жидкость в заранее подготовленную емкость.

4. Заверните пробку сливного отверстия и затяните моментом (32±2) Н•м.

Примечание:

Пробка отверстия для слива рабочей жидкости из вариатора уплотняется шайбой. Заменяйте шайбу новой при каждой замене рабочей жидкости.

5. Залейте новую рабочую жидкость.

6. Пустите двигатель и дайте ему поработать на холостом ходу 1-2 мин.

7. Нажав на педаль тормоза и удерживая ее нажатой, поочередно установите рычаг селектора во все положения от «Р» (стоянка) до «D» (движение передним ходом) с короткими остановками в каждом положении для заполнения жидкостью гидротрансформатора и гидравлической системы. После этого, установите рычаг селектора в положение «N» и опустите педаль тормоза.

8. Остановите двигатель и повторите операции.

9. Слейте небольшое количество рабочей жидкости и проверьте на предмет присутствия в ней загрязнений.

10. При наличии загрязнения рабочей жидкости, снова повторите операции пп. 9-14 до тех пор, пока не начнет сливаться чистая рабочая жидкость.

11. Установите снятые детали в порядке, обратном снятию.

Источник: Руководство по эксплуатации Mitsubishi Lancer X
