Проверка внешнего освещения Skoda Fabia II 2007 - 2014

Детали и расходники:

• Лампа дальнего света: тип лампы Н7 55 Вт (N 103 201 02)
• Передние габаритные огни: тип лампы W5W 5 Вт (N 017 75 32)
• Передний указатель поворота: тип лампы PY21W 21 Вт (N 102 564 07)
• Ближний свет: тип лампы Н7 55 Вт (N 103 201 02)
• Лампа передней противотуманной фары: тип лампы HB4 55 Вт (N 101 300 01)
• Лампа дневного режима освещения (ходовые огни): тип лампы P21W 21 Вт (N 017 73 22)
• Боковые указатели поворотов: тип лампы WY5W 5 Вт ( N 017 75 34)
• Задний стоп-сигнал: тип лампы P21W 21 Вт (N 017 73 22)
• Задний указатель поворота: тип лампы PY21W 21 Вт (N 102 564 07)
• Задний габаритный свет (2 шт): тип лампы W5W 5 Вт (N 017 75 32)
• Лампа света заднего хода (правый фонарь): тип лампы P21W 21 Вт (N 017 73 22)
• Задняя противотуманная лампа (левый фонарь): тип лампы P21W 21 Вт (N 017 73 22)
• Фонарь освещения номерного знака, тип лампы C5W 5 Вт (N 017 72 54)
• Светодиодный фонарь дополнительного сигнала торможения (5J0 945 121)

Примечания:

Проверяйте исправность и функционирование приборов наружного освещения и сигнализации не реже одного раза в месяц. Перегоревшая лампа может стать причиной создания аварийной ситуации на дороге из-за ухудшения видимости вашего автомобиля, или вследствие того, что вы не сможете вовремя подать сигнал о своих намерениях другим участникам дорожного движения.

Проверьте работу фар, задних фонарей, дополнительного стоп-сигнала, указателей поворота и фонарей освещения номерного знака. Неисправные лампы замените.

Не рекомендуется увеличевать мощность ламп при замене, кроме повышенного расхода электроэнергии возможно повреждение рассеивателей фонарей. Неисправные лампы накаливания можно заменять лампами аналогичного исполнения. Обозначение лампы нанесено на цоколе или на стеклянной колбе.

Нельзя двигаться только с включёнными габаритными огнями! Яркости габаритных огней недостаточно, чтобы осветить дорогу или сделать автомобиль достаточно заметным для других участников движения. При наступлении сумерек или при плохой видимости всегда следует вручную включать ближний свет. ​

После поездки под сильным дождем или мойки автомобиля, рассеиватели фар и задних фонарей могут выглядеть побелевшими, что обусловлено разницей значений температуры воздуха внутри и снаружи фар. Это явление аналогично запотеванию стекол окон автомобиля изнутри во время дождя и не является признаком неисправности.

Обычные лампы накала (не галогенные) подвержены износу. Каждые 2 года их надо заменять, даже если они исправны. Старую лампу можно распознать по черному налету на колбе.

На автомобили устанавливают электрокорректор света фар, позволяющий изменять направление пучка света фар в вертикальной плоскости в зависимости от нагрузки автомобиля.

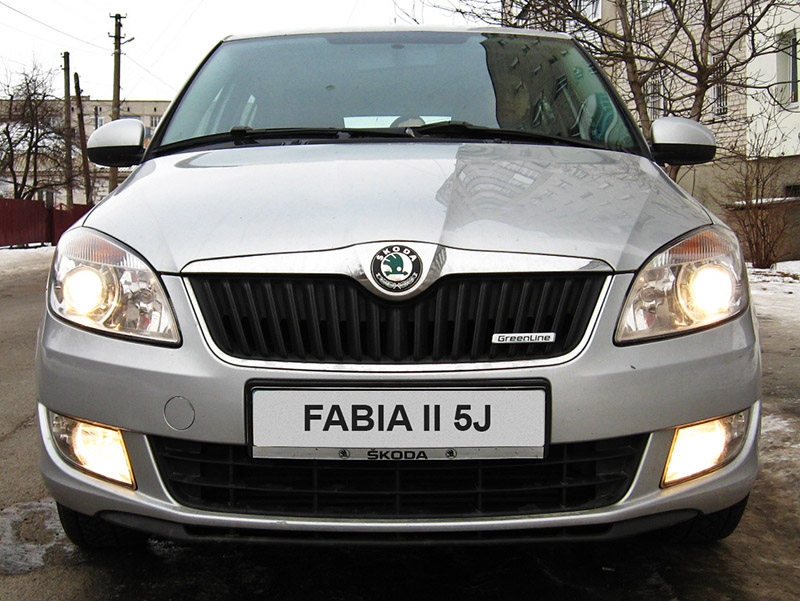

1. На автомобилях применяют передние лампы Skoda Fabia 2 следующего типа:

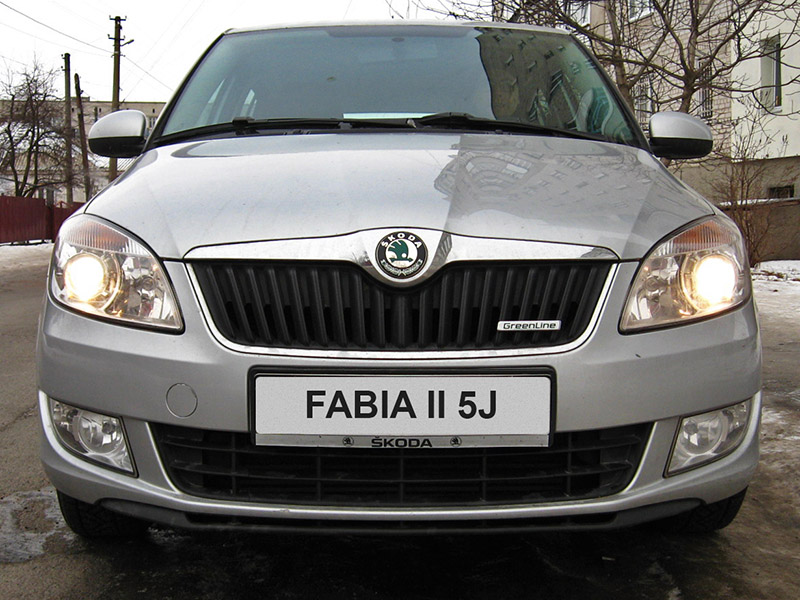

1 – Лампа дальнего света Шкода Фабиа 2, тип лампы Н7 55 Вт;

2 – Передние габаритные огни, тип лампы W5W 5 Вт;

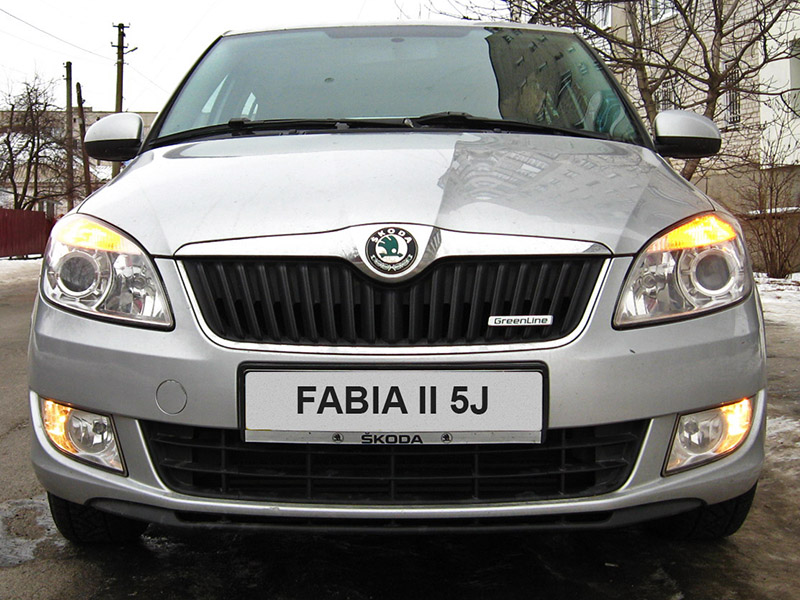

3 – Передний указатель поворота, тип лампы PY21W 21 Вт;

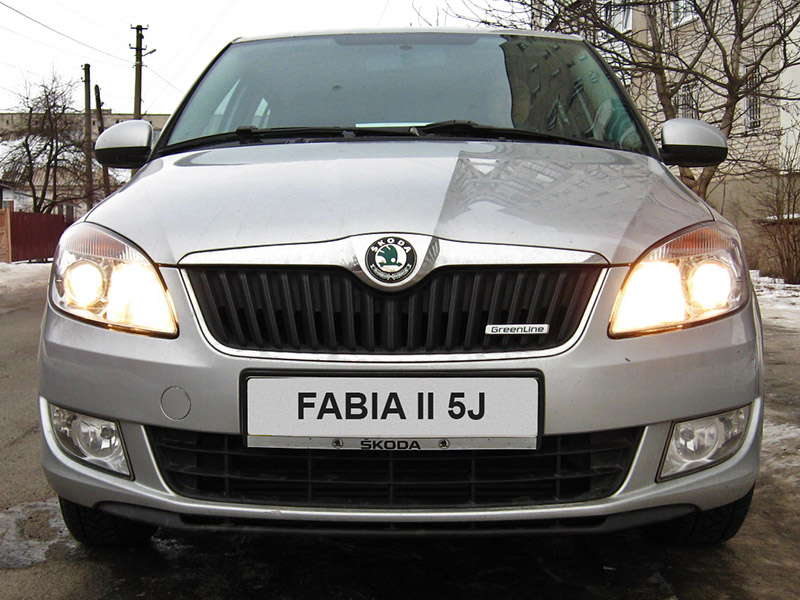

4 – Лампа ближнего света Шкода Фабиа 2, тип лампы Н7 55 Вт;

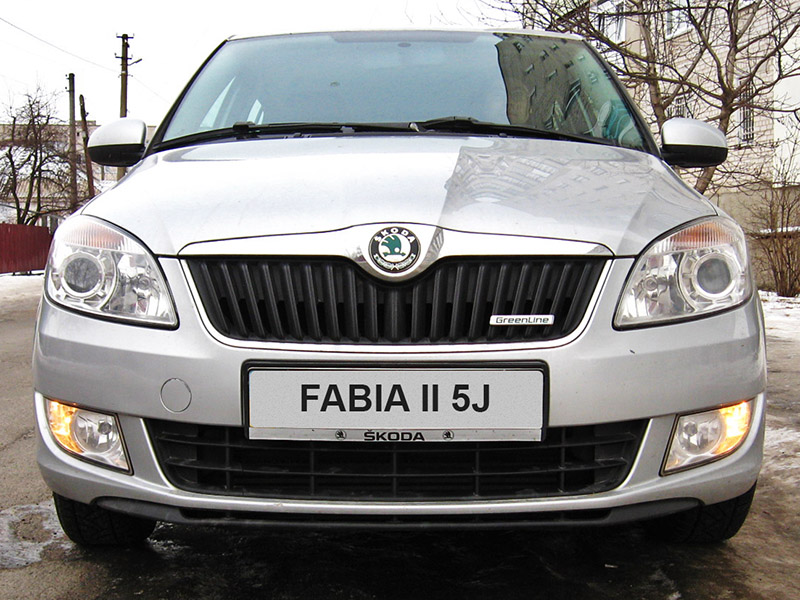

5 – Лампа передней противотуманной фары, тип лампы HB4 55 Вт;

6 –  Лампа дневного режима освещения (ходовые огни), тип лампы P21W 21 Вт;

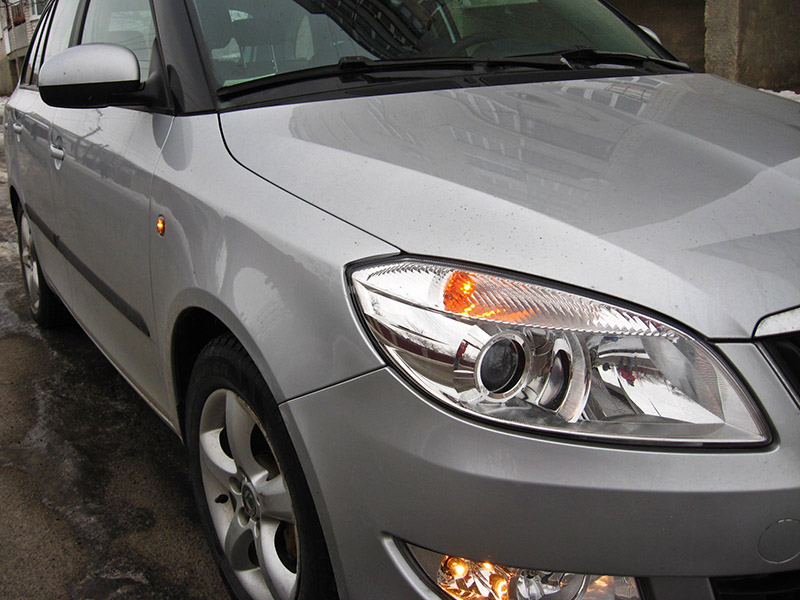

• Боковые указатели поворотов, тип лампы WY5W 5 Вт.

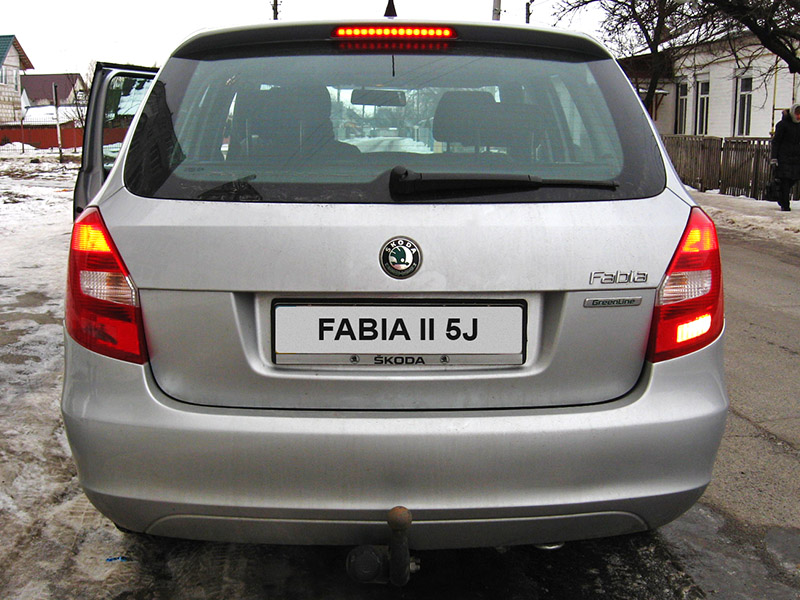

2. Лампы заднего осветительного фонаря применяют следующего типа:​

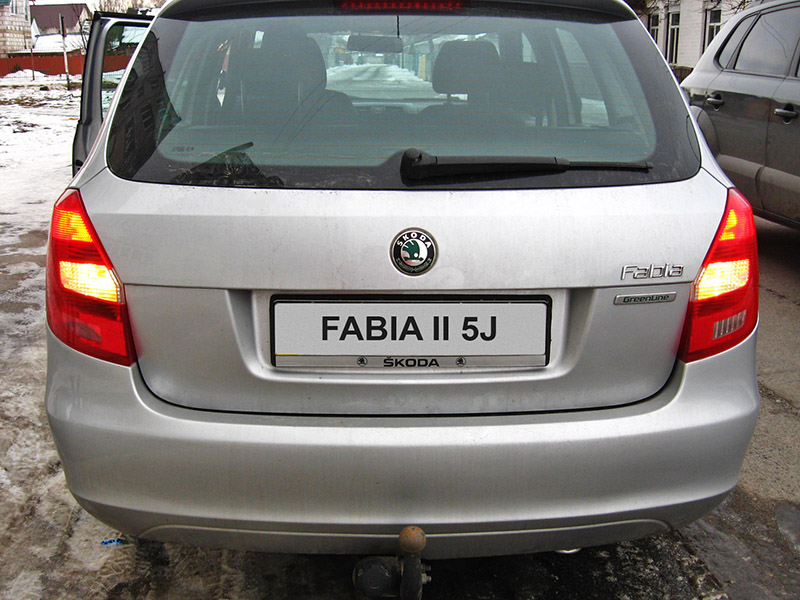

1 – Стоп-сигнал Шкода Фабиа 2, тип лампы P21W 21 Вт;

2 – Задний указатель поворота, тип лампы PY21W 21 Вт;

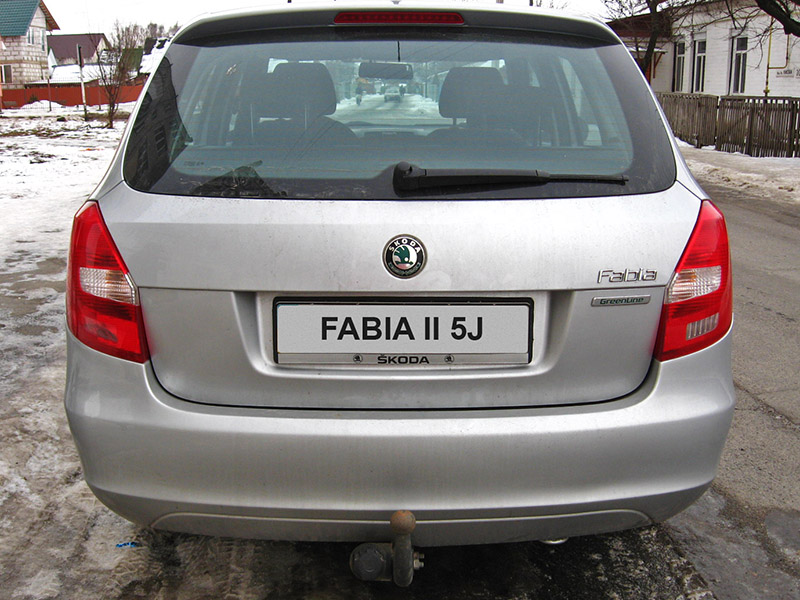

3 – Задний габаритный свет (в задних фонарях установлено по две лампы габаритного света), тип лампы W5W 5 Вт;

4 – Лампа света заднего хода (в правом фонаре), тип лампы P21W 21 Вт.

Примечание:

В заднем левом фонаре установлена лампа противотуманного света P21W мощностью 21 Вт, в аналогичном гнезде заднего правого фонаря установлена лампа света заднего хода.

Дополнительные огни

• Светодиодный фонарь дополнительного сигнала торможения;

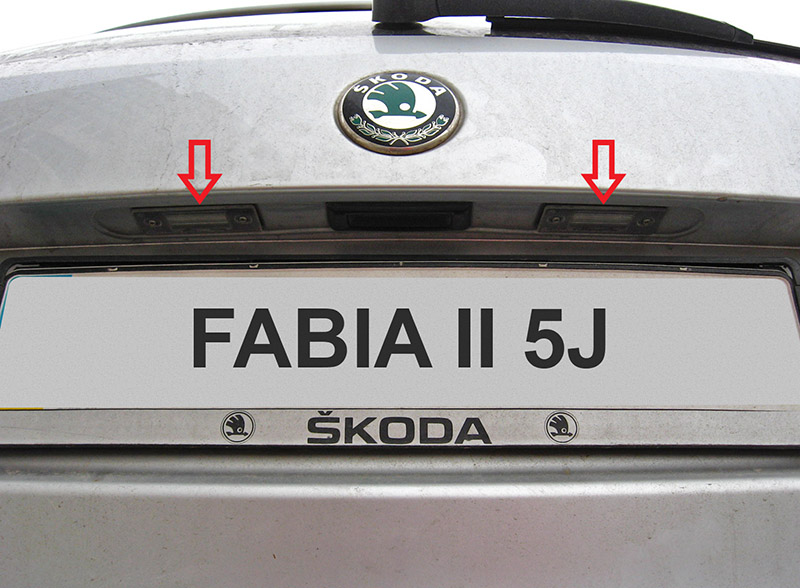

• Фонарь освещения номерного знака, тип лампы C5W 5 Вт.
