Проверка выключателя (замка) зажигания Skoda Octavia

Замок зажигания Шкода Октавия с механическим запорным устройством и электрической контактной частью расположен под рулевой колонкой. Электрическая контактная часть выключателя и запорное устройство механически связаны друг с другом, работают синхронно и приводятся в действие ключом зажигания
У выключателя зажигания проверяют правильность замыкания контактов при различных положениях ключа и работу противоугонного устройства. Для проверки контактной группы воспользуйтесь тестером в режиме «прозвонки» цепи: при каждом положении ключа в замке проверьте по схеме электрооборудования правильность замыкания контактов выключателя (замка) зажигания.
Для замены контактов замка зажигания Шкода Октавия Вам потребуется отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите нижнюю часть кожуха рулевой колонки.
3.  Вставьте ключ в замок зажигания Шкода Октавия и поверните его в положение «1» (включено зажигание).
ПРИМЕЧАНИЕ

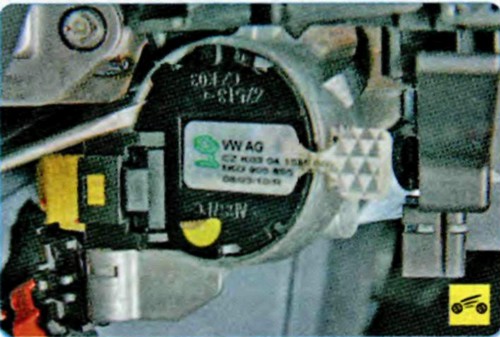

Контактная группа замка зажигания Шкода расположена под левым подрулевым переключателем.

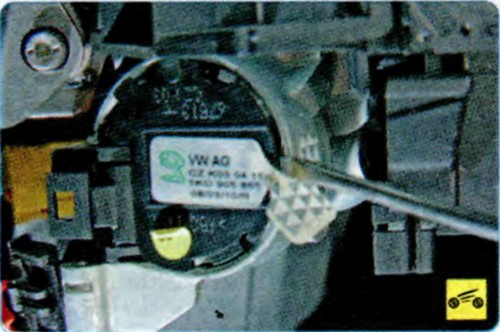

4. Отожмите фиксатор отверткой...

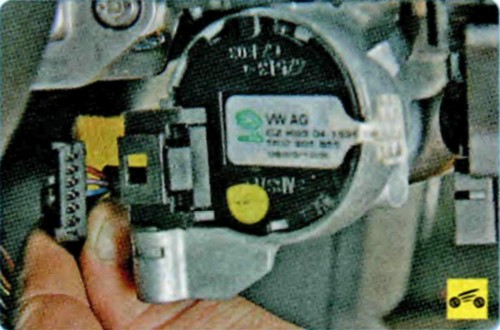

5. ...и отсоедините колодку жгута проводов от контактной группы.

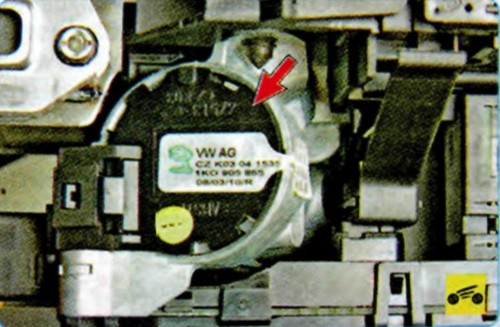

6. Отожмите фиксатор крепления контактной группы со стороны разъема...

7.  ...и фиксатор, скрытый под наклейкой.
8.  Извлеките контактную группу.
9.  Установите контактную группу в корпус замка до характерного щелчка, а затем все детали в порядке, обратном снятию.
См. также: Генератор Шкода Октавия. Предохранители Шкода Октавия.
