Проверка зазоров в приводе клапанов ГАЗ 31105 "Волга"

Инструменты:

набор щупов для проверки зазоров
гаечный ключ накидной изогнутый 17 мм
отвертка плоская средняя

Примечания:

При слишком маленьком зазоре изменяются фазы газораспределения, становится неудовлетворительной компрессия, снижается мощность двигателя, двигатель работает неустойчиво. В экстремальных случаях могут деформироваться клапаны или седла клапанов.

При слишком большом зазоре появляется очень сильный механический шум, изменяются фазы газораспределения, вследствие слишком короткого времени открытия клапанов двигатель не развивает максимальную мощность, двигатель работает неустойчиво. Регулировка клапанов достигает желаемого результата только в том случае, если клапаны безупречно уплотняют, не имеют недопустимого люфта в направляющих и не сбиты на концах стержней.

1. Регулировку зазоров между коромыслами и клапанами производят на холодном двигателе, при затянутых требуемым моментом гайках крепления головки блока цилиндров и крепления стоек оси коромысел клапанов.

2. Снять крышку коромысел клапанов.

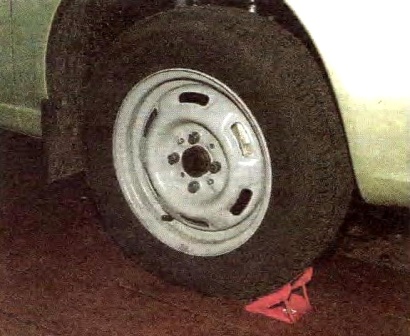

3. Установить поршень 1-го цилиндра в верхней мёртвой точке такта сжатия. Для проворачивания коленвала включить 5-ю или 4-ю передачу и сдвинуть автомобиль на ровной поверхности. Другая возможность провернуть коленвал: поднять переднее колесо, включить 5-ю или 4-ю передачу и провернуть колесо рукой.При этом впускной и выпускной клапаны будут закрыты и коромысла клапанов могут свободно покачиваться.

4. Проверить щупом зазор между коромыслом и клапаном.

Набор щупов для проверки зазоров для ГАЗ 31105 Волга

5. Щуп должен проходить с усилием, в противном случае отрегулировать зазор. Величина зазора впускного клапана 0,40 – 0,45 мм, зазор выпускного клапана 0,35 – 0,40 мм.

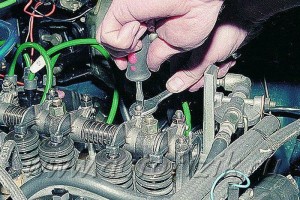

Протягиваем щуп, регулируя зазор ГАЗ 31105 Волга

6. Если величина зазора отличается от номинальной, следует сделать следующее:

Отвернуть контргайку гаечным ключом. При этом необходимо удерживать регулировочный винт от проворачивания ключом.

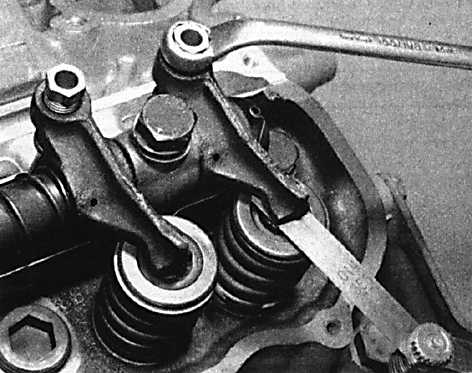

Регулируем зазор клапанов двигателя ГАЗ 31105 Волга

Поворачивая регулировочный винт ключом (или отверткой, вставленной в шлиц), отрегулировать зазор, периодически проверяя его щупом. Удерживая регулировочный винт, затянуть контргайку. Еще раз проверить щупом зазор. Таким же образом отрегулировать зазор на другом клапане 1-го цилиндра

7. Провернуть коленчатый вал на пол-оборота (180°) и отрегулировать зазоры в приводе клапанов 2-го цилиндра. Величина зазора впускного и выпускного клапанов составляет 0,40 – 0,45 мм.

8. Довернуть коленчатый вал еще на пол-оборота (180°) и отрегулировать зазоры в приводе клапанов 4-го цилиндра. Величина зазора впускного клапана 0,40 – 0,45 мм, зазор выпускного клапана 0,35 – 0,40 мм.

9. Снова провернуть коленчатый вал на пол-оборота (180°) и отрегулировать зазоры в приводе клапанов 3-го цилиндра. Величина зазора впускного и выпускного клапанов составляет 0,40 – 0,45 мм.

10. Установить обратно крышку коромысел клапанов.

Примечание:

Целесообразно помечать коромысла уже отрегулированных клапанов мелом.
