Расположение плавких предохранителей и реле и их замена в автомобиле Ford Focus 2

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей.

Большинство предохранителей установлено в монтажном блоке предохранителей и реле, расположенном в салоне под панелью приборов с правой стороны.

Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке в подкапотном пространстве.

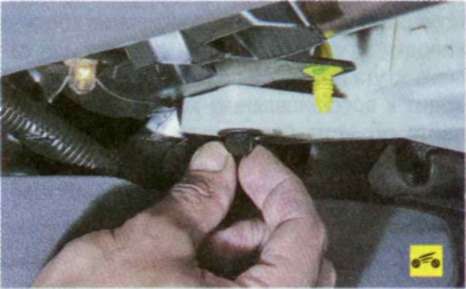

1. Для получения доступа к предохранителям и реле монтажного блока в салоне Форд Фокус 2, отсоедините, потянув в направлении вниз, два фиксатора крепления под панелью приборов справа.

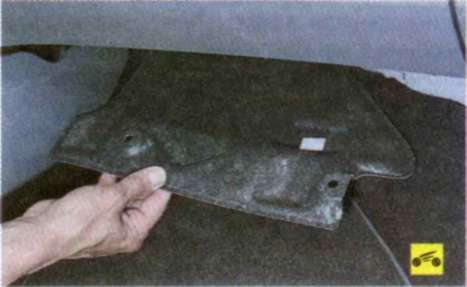

2. Снимите защитный кожух.

3. Поверните фиксатор.

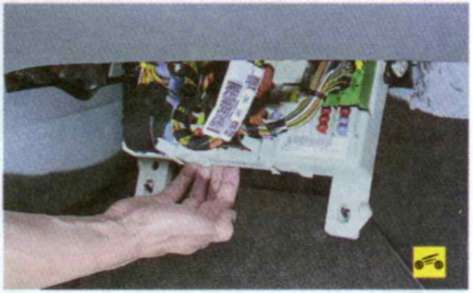

4. Опустите монтажный блок вниз.

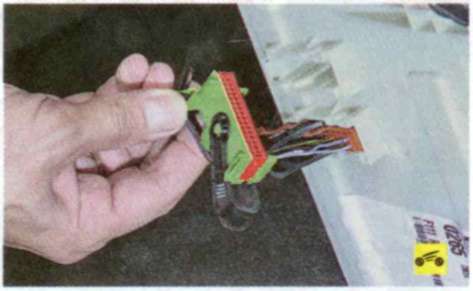

5. Отсоедините колодки проводов и монтажного блока.

6. Прежде чем заменить перегоревший предохранитель на Форд, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите цепи, которые защищают данный предохранитель.

Предупреждение:

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.

7. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.

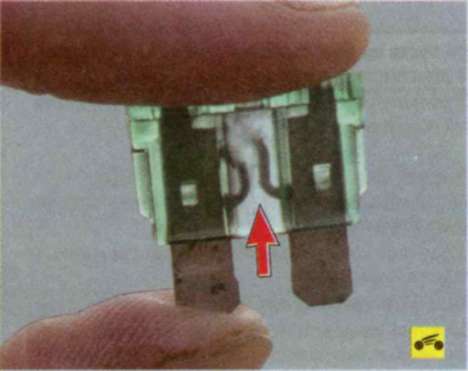

8. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

9. Для доступа к предохранителям и реле монтажного блока в подкапотном пространстве Форд Фокус 2, потяните за рычажок в задней части блока и поднимите крышку.

Примечание:

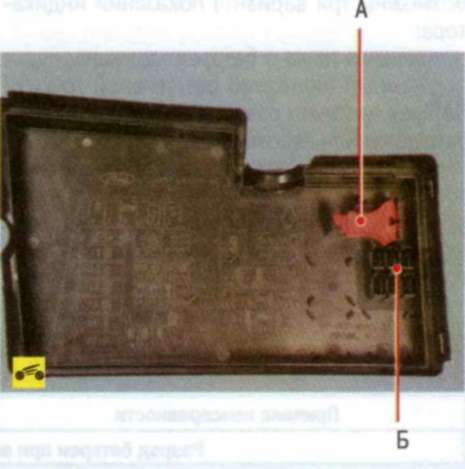

На внутреннюю сторону крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет А для извлечения предохранителей из монтажных блоков, рядом с ним расположены гнезда Б для крепления запасных предохранителей.

10. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону.

11. Установите детали в порядке, обратном снятию.
