Расположение предохранителей, плавких вставок и реле Nissan Qashqai 2007 - 2013

Примечание:

Большинство цепей питания электрооборудования автомобиля защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле.

Номера предохранителей и реле в заднем монтажном блоке, расположенном в моторном отсеке

Предохранители:

F1 - Обогреватель стекла двери задка, обогреватель зеркал заднего вида
F2 - То же
F3 - Противотуманные фары
F4 - Очиститель ветрового стекла
F5 - Лампа ближнего света правой фары
F6 - Лампа ближнего света левой фары
F7 - Лампа дальнего света правой фары
F8 - Лампа дальнего света левой фары
F9 - Лампы габаритных огней
F10 - Резерв
F11 - Управление трансмиссией
F12 - Блок управления двигателем
F13 - Компрессор кондиционера
F14 - Лампы света заднего хода
F15 - Коробка передач
F16 - Система управления двигателем
F17 - Топливный насос
F18 - Система питания (топливные форсунки)
F19 - Гидроэлектронный блок ABS
F20 - Резерв

Реле:

R6 - Реле системы зажигания
R8 - Реле обогревателя стекла двери задка
R16 - Реле малых оборотов вентилятора системы охлаждения двигателя I
R17 - Реле высоких оборотов вентилятора системы охлаждения двигателя II

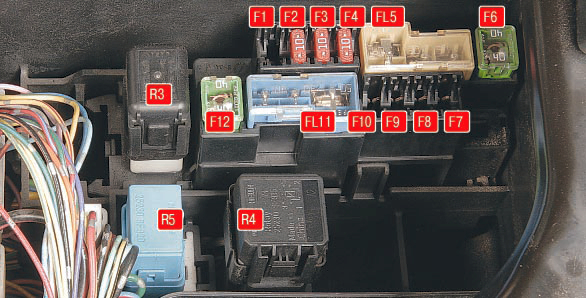

Номера предохранителей и реле в переднем монтажном блоке, расположенном в моторном отсеке

Предохранители/Плавкие вставки:

F1 - Турбина охладителя воздуха (турбодизель)
F2 - Блок переключателя режимов работы трансмиссии (автомобили с полным приводом)
F3 - Генератор
F4 - Звуковой сигнал
FL5 - Электроусилитель рулевого управления, насос омывателя фар, система ABS
F6 - Система ABS, система курсовой устойчивости
F7 - Электрообогреватель салона (для автомобилей с дизельным двигателем)
F8 - То же
F9 - >>
F10 - Резерв
FL11 - Вентилятор системы охлаждения двигателя, зажигание
F12 - Блок управления электрооборудованием салона

Реле:

R3 - Звуковой сигнал
R4 - Вентилятор системы охлаждения двигателя
R5 - Насос омывателя фар

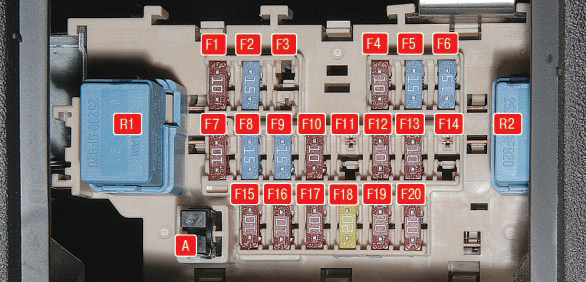

Номера предохранителей и реле в монтажном блоке, расположенном в салоне

Предохранители:

F1 - Аудиосистема, электропривод наружных зеркал
F2 - Передняя розетка
F3 - Резерв
F4 - Кондиционер, электрообогреватель салона
F5 - Электромотор отопителя
F6 - То же
F7 - Дополнительное оборудование
F8 - Датчики вариатора (механическая КП)
F9 - Аудиосистема
F10 - Лампы стоп-сигналов
F11 - Резерв
F12 - Блок управления электрооборудованием салона
F13 - Электрооборудование
F14 - Розетка задняя (если установлена)
F15 - Обогрев зеркал
F16 - Блок управления электрооборудованием салона
F17 - Электрооборудование
F18 - Моторедуктор стеклоочистителя ветрового окна
F19 - Подушки безопасности системы SAC
F20 - Обогрев сидений

Реле:

R1 - Дополнительное оборудование салона
R2 - Электровентилятор отопителя

Примечание:

На автомобиле предохранители и реле установлены в заднем А и переднем Б монтажных блоках, расположенных в моторном отсеке.

Также предохранители установлены в монтажном блоке, расположенном в салоне автомобиля под крышкой в проеме нижней облицовки панели приборов.

И в дополнительном блоке плавких предохранителей, прикрепленном к клемме «плюс» аккумуляторной батареи.

1. Для получения доступа к монтажному блоку, расположенному в салоне, потяните за ручку крышки.

2. Снимите крышку, преодолевая упругое сопротивление фиксаторов.

Примечание:

На внутреннюю сторону декоративной крышки нанесены схема расположения и назначение предохранителей.

3. Для получения доступа к монтажным блокам, расположенным в моторном отсеке, снимите воздухозаборник, как описано здесь.

4. Отожмите фиксатор заднего монтажного блока.

5. Приподнимите монтажный блок, выведя его из корпуса.

6. Разверните блок для удобной работы с ним.

Примечание:

На стенку монтажного блока реле и предохранителей, расположенного в моторном отсеке, нанесены обозначения предохранителей и защищаемые ими цепи.

7. Отожмите фиксатор крышки переднего монтажного блока предохранителей, реле и плавких вставок.

8. Снимите крышку.

Примечание:

На внутреннюю сторону декоративной крышки нанесены схема расположения и назначение предохранителей.

В статье не хватает:

• Качественных фото ремонта
