Разборка и сборка плиты переключения передач автоматической трансмиссии Mercedes-Benz W203

Плита переключения передач:

А — клапан регулировки рабочего давления. Клапан регулировки давления смазки. Клапан регулировки перекрытия при включении 2-3 передач;

В — блок включения 1-2/4-5 передач;

Клапан регулировки давления переключения передач

С — блок включения 3-4 передач;

D — блок включения 2-3 передач;

сцепление блокировки регулировочного клапана. Регулировочный клапан В2.

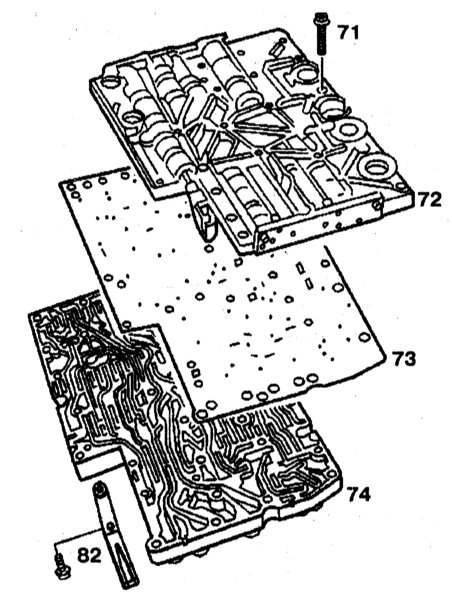

Разборка плиты переключения передач:

71 — болты;

72 — крышка корпуса клапанов;

73 — уплотнительная плита;

74 — корпус клапанов;

82 — фиксатор.

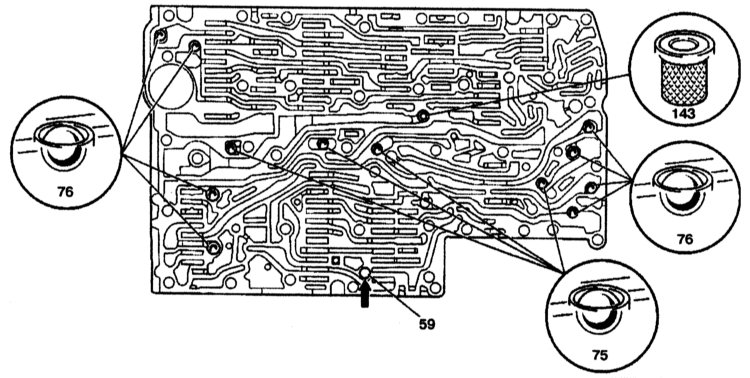

Разборка плиты переключения передач:

59 — направляющий палец;

75 — пластиковые шариковые клапаны;

76 — стальные шариковые клапаны;

143 — центральный фиксатор.

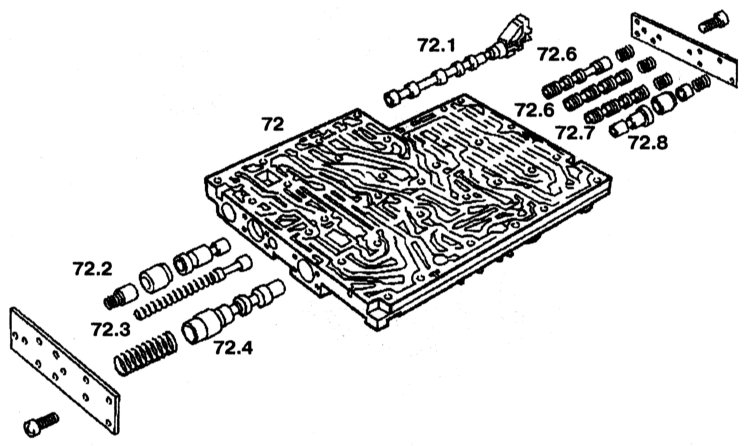

Разборка плиты переключения передач:

72 — корпус клапанов;

72.1 — клапан выбора передачи;

72.2 — клапан регулировки перекрытия 2-3 передач с втулкой и поршнем;

72.3 — клапан регулировки давления смазки;

72.4 — клапан регулировки рабочего давления;

72.5 — клапан фиксации включения 3-4 передач;

72.6 — управляющий клапан включения 3-4 передач;

72.7 — клапан переключения давления при включении 3-4 передач;

72.8 — клапан регулировки перекрытия 3-4 передач с втулкой и поршнем.

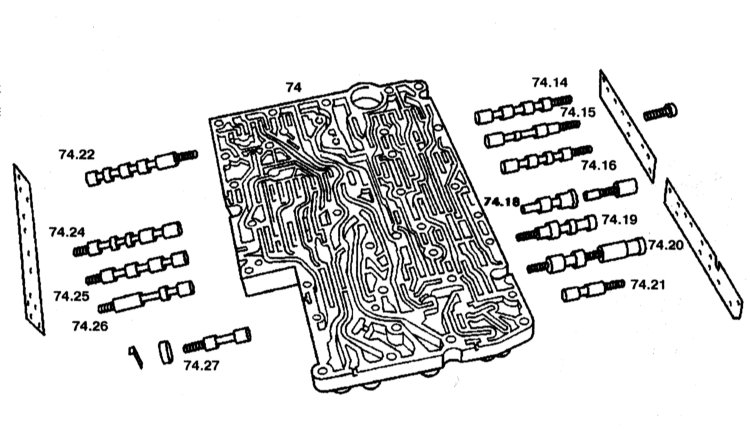

Разборка плиты переключения передач:

74 — корпус клапанов;

74.14 — управляющий клапан включения 1-2/4-5 передач;

74.15 — клапан фиксации включения 1-2/4-5 передач;

74.18 — клапан регулировки перекрытия 1-2/4-5 передач с втулкой и поршнем;

74.19 — клапан регулировки давления переключения передач;

74.20 — клапан регулировки давления регулировочного клапана;

74.21 — клапан регулировки давления переключающего клапана;

74.22 — клапан регулировки блокировки гидротрансформатор;

74.24 — клапан переключения давления при включении 3-4 передач;

74.25 — управляющий клапан включения 2-3 передач;

74.26 — клапан фиксации включения 2-3 передач;

74.27 — клапан переключения В2.

Разборка

1. Отверните фиксаторы.

2. Отверните болты.

3. Снимите крышку корпуса клапанов с корпуса клапанов.

4. Снимите уплотнительную плиту. Все 12 шариков расположены в корпусе клапанов, четыре из которых - пластиковые, остальные 8 - стальные.

5. Отверните крышки корпуса клапанов. Втулки и поршни регулировочных клапанов 72.2, 72.8 и 74.18 не должны быть перепутаны. Клапан переключения В2 может быть снят и установлен, когда крышка корпуса клапанов снята.

Сборка

Сборка проводится в порядке, обратном разборке. Вставьте направляющий палец в корпус клапанов.
