Разборка и сборка редуктора заднего моста Chevrolet Niva

Инструменты:

  • Гаечный ключ накидной прямой 10 мм
  • Гаечный ключ накидной прямой 17 мм
  • Керн
  • Молоток малый
  • Бородок
  • Вороток под торцевую насадку
  • Удлинитель для торцового воротка
  • Насадка на вороток 10 мм
  • Насадка на вороток 17 мм
  • Съемник подшипников
  • Выколотка из мягкого металла
  • Приспособление из старой ведущей шестерни
  • Уровень
  • Щуп плоский
  • Динамометрический ключ
  • Монтажная лопатка
  • Динамометр
  • Плоскогубцы
  • Штангенциркуль
  • Тиски

Детали и расходники:

  • Прочная нитка
  • Подшипники дифференциала
  • Шестерни полуосей
  • Ведомая шестерня
  • Вал ведущей шестерни
  • Конический подшипник вала ведущей шестерни
  • Распорная втулка
  • Манжета
  • Гайка фланца
  • Керосин
  • Ветошь
  • Регулировочное кольцо

1. Установив редуктор на верстаке, ключом «на 10» отворачиваем два болта крепления стопорных пластин гаек подшипников дифференциала и снимаем пластины.

Болт крепления стопорной пластины Chevrolet Niva

2. Керном наносим метки на постели и соответствующей крышке подшипника, чтобы при сборке установить крышки на свои места.

Метка на постеле и соответствующей крышке подшипника Chevrolet Niva

3. Ключом «на 17» отворачиваем болты крепления крышек подшипников.

Болт крепления крышки подшипника Chevrolet Niva

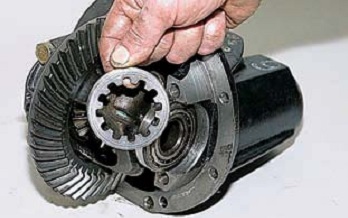

4. Вынимаем из корпуса дифференциала регулировочные гайки.

Регулировочная гайка дифференциала Chevrolet Niva

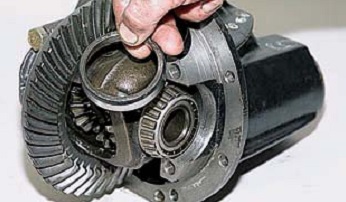

5. Вынимаем из корпуса дифференциала наружные кольца подшипников. Если подшипники не меняем, то помечаем наружные кольца, чтобы не перепутать их местами при установке, т.к. подшипники индивидуально приработались и разукомплектовывать их нежелательно.

Наружнее кольцо подшипника дифференциала Chevrolet Niva

6 . Проверяем отсутствие радиальных люфтов в шестернях полуосей.

Проверяем отсутствие радиальных люфтов в шестернях полуосей Chevrolet Niva

7. Съемником спрессовываем внутренние кольца подшипников.

Съемник внутреннего кольца подшипника Chevrolet Niva

8. Ключом «на 17» отворачиваем восемь болтов крепления ведомой шестерни к корпусу дифференциала и снимаем ее.

Болт крепления ведомой шестерни к корпусу дифференциала Chevrolet Niva

9. Бородком выбиваем ось сателлитов.

Бородком выбиваем ось сателлитов Chevrolet Niva

10. Проворачиваем шестерни полуосей и вынимаем шестерни-сателлиты.

Шестерни полуосей и шестерни-сателлитов Chevrolet Niva

11. Вынимаем шестерни полуосей с регулировочными шайбами, пометив их положение.

Шестерни полуосей с регулировочными шайбами Chevrolet Niva

12. Вынимаем из картера ведущую шестерню и деформированную распорную втулку. При сборке редуктора заменяем втулку новой.

Ведущая шестерня и распорная втулка Chevrolet Niva

13. Выколоткой из мягкого металла сбиваем внутреннее кольцо конического подшипника с вала ведущей шестерни.

Выбивание внутреннего кольца конического подшипника с вала ведущей шестерни Chevrolet Niva

14. Под подшипником установлено регулировочное кольцо, обеспечивающее правильное взаимное расположение шестерен главной передачи.

Регулировочное кольцоглавной передачи Chevrolet Niva

15. Подходящим инструментом выбиваем внешние кольца конических подшипников из картера.

Выбиваем внешние кольца конических подшипников из картера Chevrolet Niva

16. Детали редуктора тщательно промываем в керосине и внимательно осматриваем. При повреждении хотя бы одного зуба (выкрашивание, волны, риски, задиры на рабочих поверхностях) заменяем шестерни новыми.

Грани между вершинами и рабочими поверхностями зубьев ведомой шестерни должны быть острыми. Если видны малейшие забоины или закругления – главную пару заменяем новой.

Незначительные повреждения оси сателлитов, шеек шестерен полуосей и их посадочных отверстий устраняем мелкой шкуркой с последующей полировкой. При сборке манжету, гайку фланца и распорную втулку заменяем новыми.

17. Если сборка редуктора будет производиться в прежнем картере, то изменение толщины регулировочного кольца ведущей шестерни можно рассчитать как разницу в отклонениях размеров старой и новой шестерен. Отклонение в размере со знаком «+» или «–» в сотых долях миллиметра выгравировано на валу ведущей шестерни.

Например, на старой шестерне выгравировано –12, а на новой 4. Разница двух поправок составит 4–(–12)=16. Значит, новое регулировочное кольцо должно быть на 0,16 мм тоньше старого. При обратном соотношении поправок (на старой 4, а на новой –12) кольцо должно быть на 0,16 мм толще старого. Для более точного определения толщины регулировочного кольца изготавливаем приспособление из старой ведущей шестерни.

18. Привариваем пластину длиной 80 мм и торцуем ее в размер 50–0,02 мм относительно плоскости под подшипник. На конической части вала выгравирован заводской номер и отклонение в размере.

Приспособление из старой ведущей шестерни Chevrolet Niva

19. Посадочные места под подшипниками обтачиваем (можно обработать мелкой шкуркой) до скользящей посадки.

20. Запрессовываем наружные кольца переднего и заднего подшипников в картер.

21. На изготовленное приспособление устанавливаем внутреннее кольцо заднего подшипника и вставляем приспособление в картер. Устанавливаем внутреннее кольцо переднего подшипника, фланец ведущей шестерни и затягиваем гайку моментом 0,8–1,0 кгс•м.

22. Выставляем картер в горизонтальное положение по уровню.

Картер в горизонтальном положении Chevrolet Niva

23. В постели подшипников дифференциала кладем круглый ровный стержень (удлинитель из набора торцевых головок) и плоским щупом определяем величину зазора между ним и пластиной приспособления.

Толщину регулировочного кольца определяем как разницу между величиной зазора и отклонением размера новой шестерни (с учетом знака).

Например, величина зазора составляет 2,8 мм, а отклонение размера шестерни –15. Значит необходимо установить регулировочное кольцо толщиной 2,8–(–0,15)=2,95 мм.

Щупом определяем величину зазора между стержнем и пластиной приспособления Chevrolet Niva

24. Извлекаем приспособление из картера.

25. Устанавливаем регулировочное кольцо требуемой толщины на вал ведущей шестерни и с помощью отрезка трубы подходящего размера напрессовываем внутреннее кольцо подшипника.

Напрессовываем внутреннее кольцо подшипника Chevrolet Niva

26. Вставляем вал в картер. Устанавливаем новую распорную втулку, внутреннее кольцо переднего подшипника, манжету и фланец ведущей шестерни.

27 Постепенно затягиваем гайку динамометрическим ключом до момента 12 кгс•м.

Затягиваем гайку динамометрическим ключом Chevrolet Niva

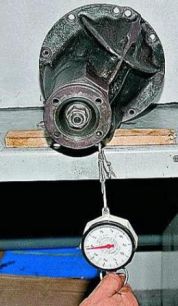

28. Определяем момент проворачивания вала ведущей шестерни.

Для этого на шейку фланца плотно наматываем в несколько оборотов прочную нить и крепим к ней динамометр. Усилие, при котором фланец начнет равномерно проворачиваться, должно составлять 7,6–9,5 кгс (что соответствует крутящему моменту 16–20 кгс•см) (для новых подшипников).

Если усилие недостаточно – дотягиваем гайку фланца. При этом момент затяжки не должен превысить 26 кгс•м.

Если при затягивании гайки момент проворачивания превысил 20 кгс•см (9,5 кгс), разбираем редуктор и заменяем распорную втулку.

Определяем момент проворачивания вала ведущей шестерни Chevrolet Niva

29. Устанавливаем корпус дифференциала вместе с подшипниками в картер и затягиваем болты крышек подшипников.

Болты крышек подшипников Chevrolet Niva

30. Если был обнаружен осевой люфт в шестернях полуосей, то при сборке устанавливаем новые, более толстые опорные регулировочные кольца. Полуосевые шестерни должны встать в корпус дифференциала плотно, но проворачиваться от руки.

31. Из стального листа толщиной 2,5–3 мм изготавливаем ключ для затяжки регулировочных гаек.

Изготовленный ключ для затяжки регулировочных гаек Chevrolet Niva

32. Регулировку зазора в главной паре и предварительный натяг подшипников дифференциала проводим одновременно, в несколько этапов: заворачиваем гайку со стороны ведомой шестерни до полного устранения зазора в зацеплении.

33. Штангенциркулем измеряем расстояние между крышками.

Заворачиваем вторую гайку до упора и дотягиваем ее на 1–2 зуба гайки. Расстояние между крышками должно увеличиться приблизительно на 0,1 мм.

Вращением первой гайки выставляем требуемый зазор в зацеплении 0,08–0,13 мм. Это минимально ощутимый пальцами люфт, сопровождающийся легким стуком зуба о зуб.

Рукой контролируем постоянство величины зазора в зацеплении и постепенно затягиваем обе гайки до тех пор, пока расстояние между крышками не увеличится на 0,2 мм. Это обеспечит необходимый натяг подшипников.

Штангенциркулем измеряем расстояние между крышками Chevrolet Niva

34. Медленно проворачиваем ведомую шестерню на три оборота и одновременно «прощупываем» люфт в зацеплении каждой пары зубьев.

Если он равномерен во всех положениях шестерен, то устанавливаем стопорные пластины. Уменьшение (увеличение) люфта в каком-либо секторе говорит о деформации корпуса дифференциала и необходимости его замены или торцевания на токарном станке.

Стопорные пластины бывают двух типов: с одной или с двумя лапками. В зависимости от положения прорези гайки устанавливаем одну из них.

Ведомая шестерня Chevrolet Niva
