Разборка и сборка заднего полого вала с задней муфтой свободного хода:
45а — полый вал;
45b — уплотнительное кольцо;
45с — стопорное кольцо;
45d — муфта свободного хода;
45е — задняя солнечная шестерня с внутренней опорой сцепления К3;
45f — упорный игольчатый подшипник;
45g — прокладка;
45h — блокировочное кольцо
Разборка

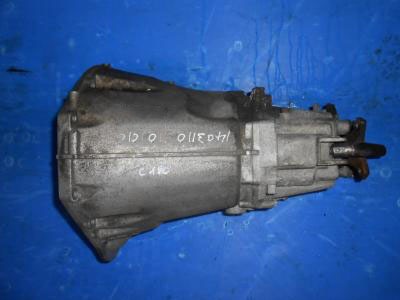

1. Отсоедините корпус трансмиссии от корпуса гидротрансформатора.
Корпус трансмиссии.
Корпус гидротрансформатора.

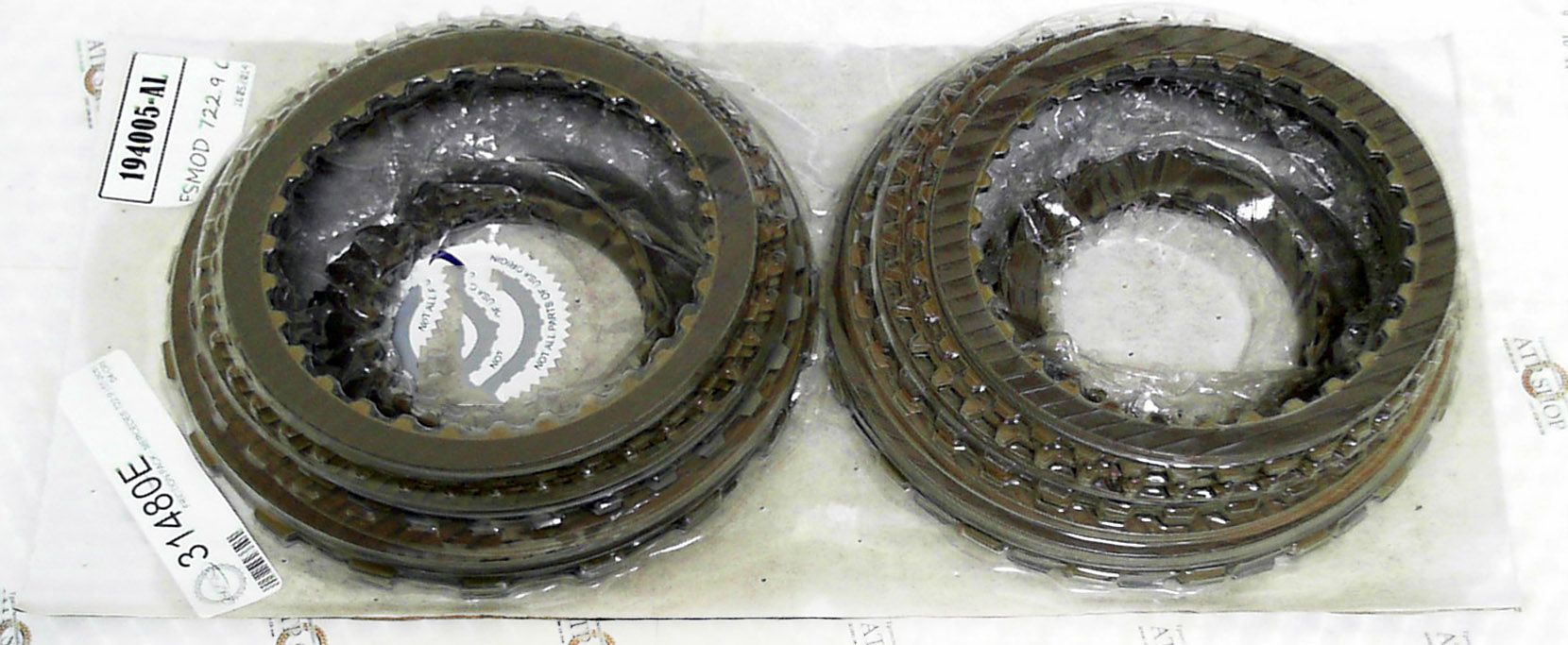

2. Снимите многодисковые сцепления К1, К2 и К3.
3. Снимите блокировочное кольцо, прокладку и упорный игольчатый подшипник с полого вала.
4. Снимите заднюю солнечную шестерню вместе с внутренней опорой сцепления К3 и заднюю муфту свободного хода.
5. Снимите стопорное кольцо с муфты свободного хода.
6. Снимите муфту свободного хода с солнечной шестерни.
Сборка
Сборка проводится в порядке, обратном разборке. Проверьте правильность установки стопорных колец. Проверьте их и, если необходимо, замените их. Упорная прокладка муфты свободного хода должна расположиться в направлении к стопорному кольцу.
