Разборка, проверка и сборка амортизаторной стойки Hyundai Matrix

Инструменты:

• Отвертка плоская средняя
• Специальный инструмент J38402, А-42
• Динамометрический ключ

Детали и расходники:

• Смазка стойки стабилизатора

1. С помощью плоской отвертки снимите защитный колпачок стойки.

2. С помощью специального инструмента (J38402, А-42) сожмите пружину стойки так, чтобы воздействие на чашки пружины было минимальным.

Внимание:

Не применяйте пневматический инструмент (ударный гайковерт).

3. Снимите демпфирующую опору стойки, верхнюю чашку пружины, пружину и защитный чехол с передней стойки в сборе.Отверните гайку верхнего конца штока амортизатора.

Проверка

1. Проверьте подшипник демпфирующей опоры стойки на отсутствие износа или повреждения.

2. Проверьте резиновые детали на отсутствие повреждений или ухудшения технического состояния.

3. Проверьте пружину на отсутствие износа или деформации (проседание и снижение жесткости).

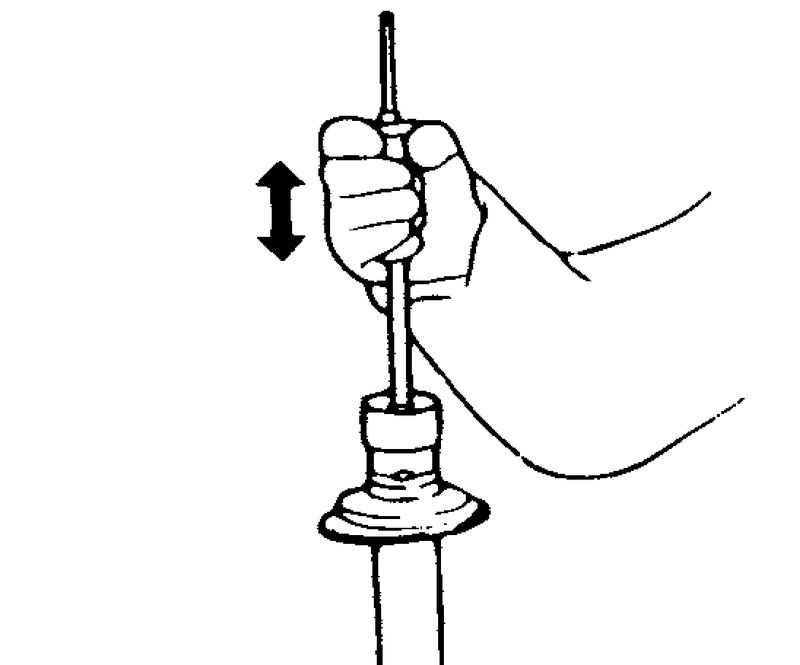

4. Проверьте амортизатор на отсутствие ненормального сопротивления перемещению штока и постороннего шума.

Утилизация стойки

1. Выдвиньте шток амортизатора до упора.

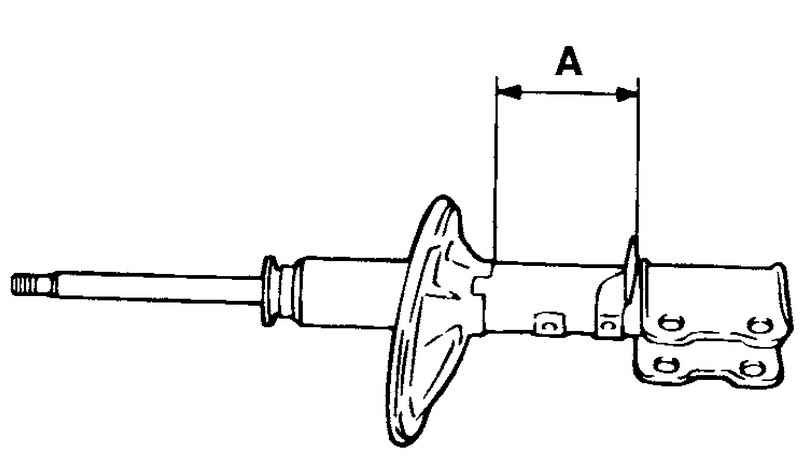

2. Просверлите отверстие в месте, отмеченном «А» на рисунке ниже, и выпустите газ из амортизатора.

Внимание:

Сам по себе газ безвреден, однако при его выходе из отверстия может вылететь стружка, оставшаяся после сверления, поэтому будьте осторожны.

Сборка

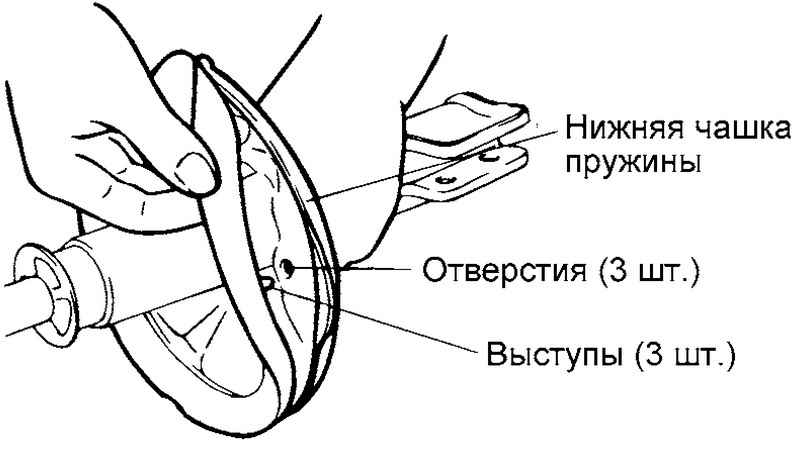

1. Установите нижнюю проставку пружины так, чтобы выступы на ней были совмещены с отверстиями в нижней чашки пружины.

2. Установите защитный чехол на амортизатор.

3. С помощью специального инструмента (J38402, А-42) сожмите пружину.

4. После полного сжатия пружины установите ее на амортизатор.

Примечания:

Устанавливайте пружину так, чтобы идентификационная метка была расположена со стороны поворотного кулака.

5. Выдвиньте шток амортизатора до упора, установите верхнюю чашку пружины и демпфируюущую опору стойки в сборе.

Примечания:

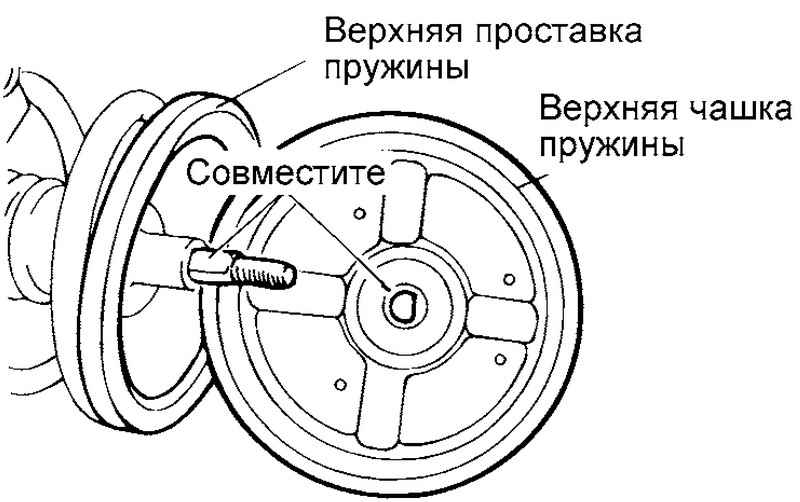

Совместите плоскую часть D-образного отверстия верхней чашки пружины с лыской безрезьбовой части штока амортизатора.

6. Совместите верхний и нижний витки пружины с соответствующими выемками на верхней и нижней чашках пружины стойки, затем временно затяните самоконтрящуюся гайку.

7. Снимите специальный инструмент.

8. Затяните самоконтрящуюся гайку номинальным моментом 50–70 Н·м.

9. Нанесите указанную смазку на подшипник демпфирующей опоры стойки и установите защитный колпачок.

Внимание:

Будьте осторожны при нанесении смазки, не допускайте попадания ее на резиновую часть демпфирующей опоры.

Рекомендуемая смазка: MS511-11 или равнозначная.
