Разборка, проверка и сборка передней амортизаторной стойки Hyundai Matrix

С помощью плоской отвертки снимите защитный колпачок стойки.

Рис. 4.19. Сжатие пружины стойки

С помощью специального инструмента (J38402, А-42) сожмите пружину стойки так, чтобы воздействие на чашки пружины было минимальным (рис. 4.19).

ПРИМЕЧАНИЕ

Не применяйте пневматический инструмент (ударный гайковерт).

Отверните гайку верхнего конца штока амортизатора.

Снимите демпфирующую опору стойки, верхнюю чашку пружины, пружину и защитный чехол с передней стойки в сборе.

Проверка

Проверьте подшипник демпфирующей опоры стойки на отсутствие износа или повреждения.

Проверьте резиновые детали на отсутствие повреждений или ухудшения технического состояния.

Проверьте пружину на отсутствие износа или деформации (проседание и снижение жесткости).

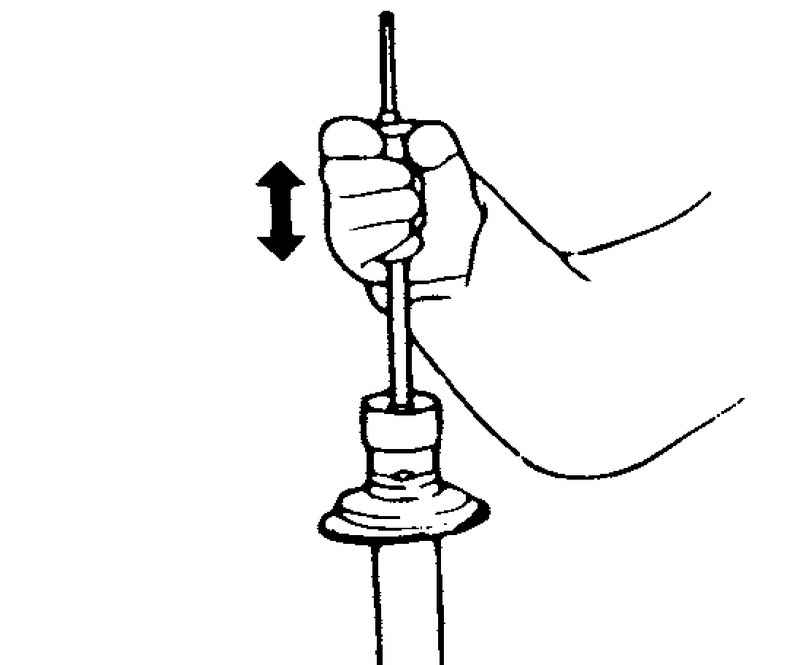

Рис. 4.20. Проверка амортизатора

Проверьте амортизатор на отсутствие ненормального сопротивления перемещению штока и постороннего шума (рис. 4.20).

Утилизация стойки

Выдвиньте шток амортизатора до упора.

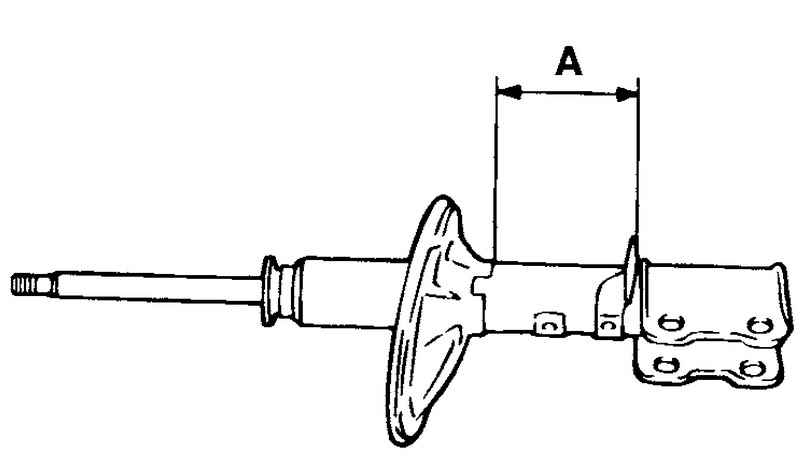

Рис. 4.21. Отверстие для выпуска газа

Просверлите отверстие в месте, отмеченном «А» на рисунке 4.21, и выпустите газ из амортизатора.

ВНИМАНИЕ

Сам по себе газ безвреден, однако при его выходе из отверстия может вылететь стружка, оставшаяся после сверления, поэтому будьте осторожны.

Сборка

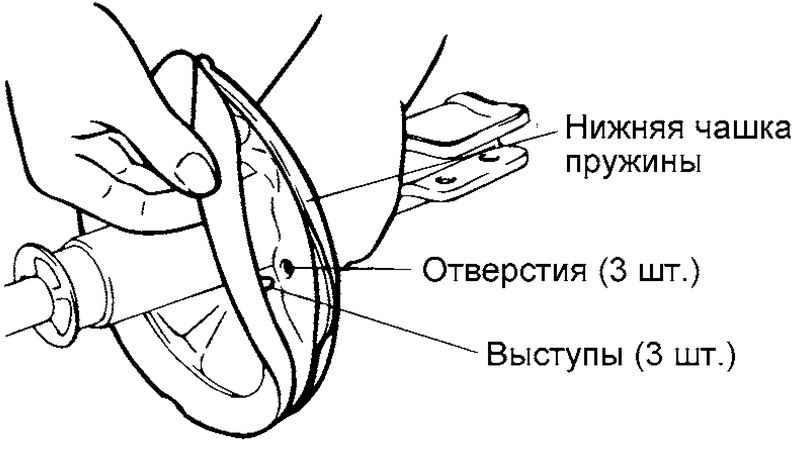

Рис. 4.22. Установка нижней проставки пружины

Установите нижнюю проставку пружины так, чтобы выступы на ней были совмещены с отверстиями в нижней чашки пружины (рис. 4.22).

Установите защитный чехол на амортизатор.

С помощью специального инструмента (J38402, А-42) сожмите пружину.

После полного сжатия пружины установите ее на амортизатор.

ПРИМЕЧАНИЕ

Устанавливайте пружину так, чтобы идентификационная метка была расположена со стороны поворотного кулака.

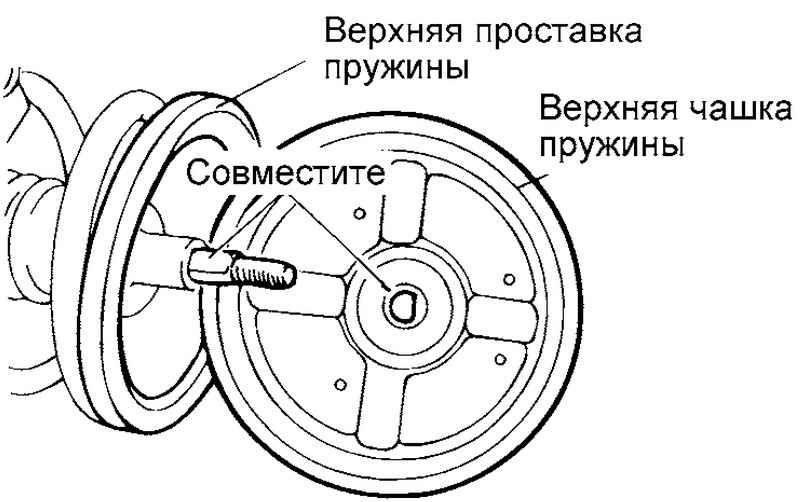

Рис. 4.23. Установка верхней чашки пружины и демпфируюущей опоры стойки

Выдвиньте шток амортизатора до упора, установите верхнюю чашку пружины и демпфируюущую опору стойки в сборе (рис. 4.23).

ПРИМЕЧАНИЕ

Совместите плоскую часть D-образного отверстия верхней чашки пружины с лыской безрезьбовой части штока амортизатора.

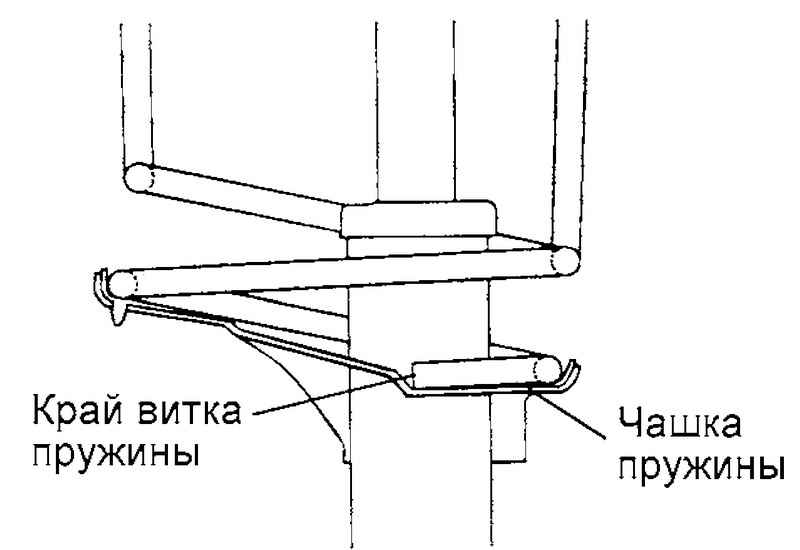

Рис. 4.24. Метки совмещения витков пружины

Совместите верхний и нижний витки пружины с соответствующими выемками на верхней и нижней чашках пружины стойки, затем временно затяните самоконтрящуюся гайку (рис. 4.24).

Снимите специальный инструмент.

Затяните самоконтрящуюся гайку номинальным моментом 50–70 Н·м.

Нанесите указанную смазку на подшипник демпфирующей опоры стойки и установите защитный колпачок.

ВНИМАНИЕ

Будьте осторожны при нанесении смазки, не допускайте попадания ее на резиновую часть демпфирующей опоры.

Рекомендуемая смазка: MS511-11 или равнозначная.
