Инструменты:
- Гаечный ключ торцевой Т-образный 5 мм
- Гаечный ключ торцевой Т-образный 8 мм
- Насадка на вороток 10 мм
- Свечной ключ
- Специальный инструмент 09213-54015
- Специальный инструмент 09950-50013
- Насадка на вороток 10 мм
- Тиски слесарные

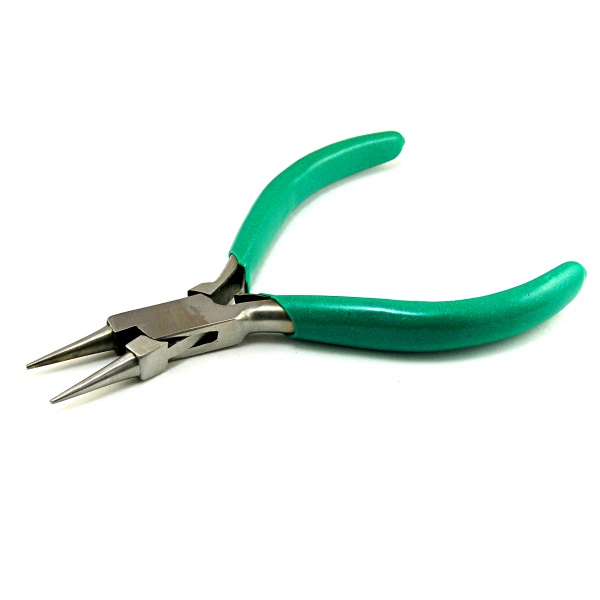

- Круглогубцы
1. Снимите валы впускных и выпускных клапанов.

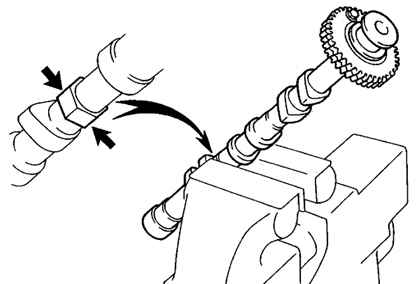

2. Установите распределительный вал за шестигранный участок в тиски, как показано на рисунке.
Установка распределительного вала в тиски
Примечание:
Старайтесь не повредить распределительный вал.

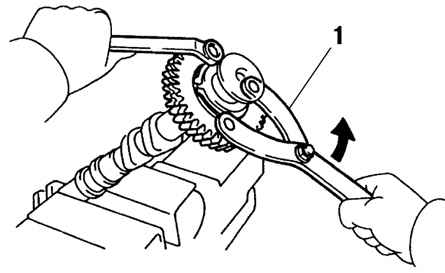

3. С помощью специального инструмента поверните вспомогательную шестерню по часовой стрелке и снимите технологический болт.
Проворачивание вспомогательной шестерни:
1 – специальный инструмент.

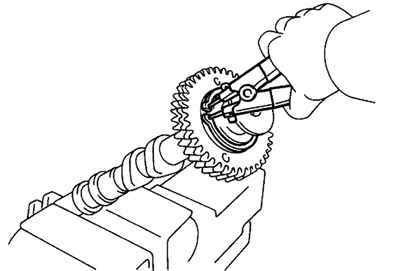

4. Круглогубцами снимите стопорное кольцо.
Снятие стопорного кольца
Примечание:
Не меняйте местами вспомогательные шестерни и пружинные кольца распределительные валов передней и задней головок.
В статье не хватает:
- Качественных фото ремонта
Источник: http://carmanz.com/toyota/camry-2001-2006/231142-tc2001450.html
