Отсоедините провод обмотки статора от вывода «М» тягового реле.
Рис. 7.56. Схема регулировки осевого зазора ведущей шестерни
Подсоедините провода от клемм 12 В аккумуляторной батареи (через выключатель) к выводам «S» (+) и «M» (–) тягового реле (рис. 7.56).
Установите выключатель в положение «Вкл.», при этом ведущая шестерня стартера выдвинется вперед до упора.
ВНИМАНИЕ Данную проверку необходимо производить быстро, не более 10 с, для предотвращения перегорания обмотки стартера. |

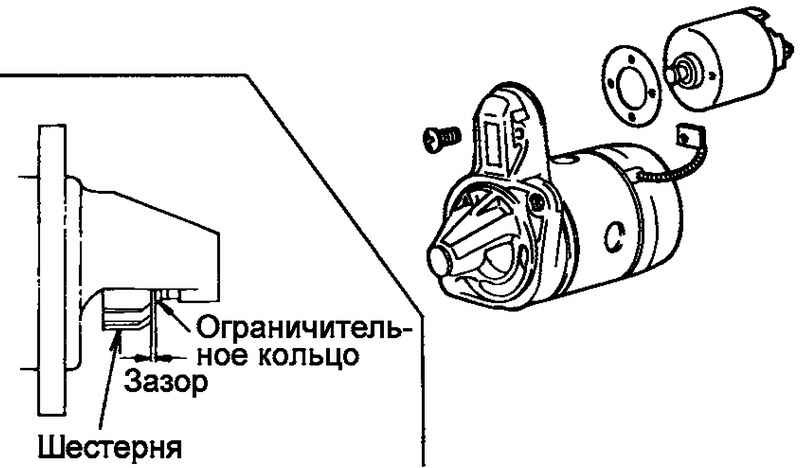

Рис. 7.57. Проверка осевого зазора ведущей шестерни
С помощью щупа измерьте осевой зазор между ведущей шестерней и ограничительным кольцом. Если осевой зазор не соответствует диапазону номинальных значений, то отрегулируйте его путем установки или снятия регулировочных прокладок между тяговым реле и передним кронштейном стартера (рис. 7.57).
Номинальный зазор: 0,5–2,0 мм.
