Регулировка передних колёс Mercedes-Benz W203

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено
Автосервисы рядом

Инструменты:

  • Линейка для измерения схождения колёс

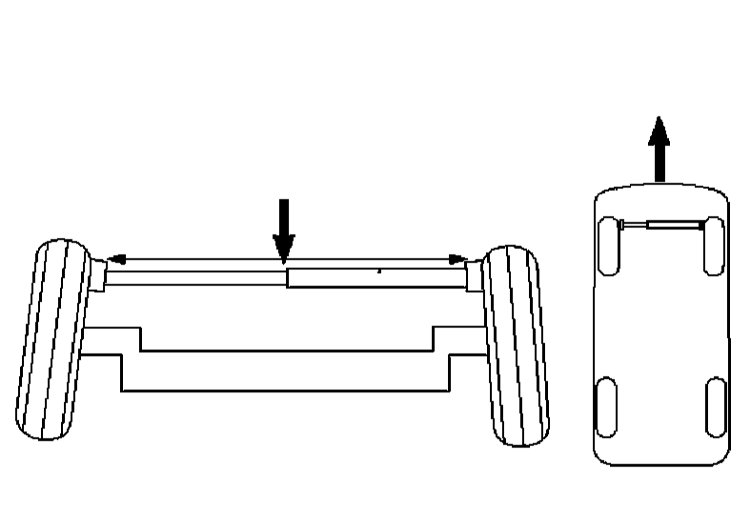

Линейка для измерения схождения передних колес Mercedes-Benz W203

Измерение схождения колёс Mercedes-Benz W203

Линейка для измерения схождения передних колес:

Beissbarth — № P860 000 883, № P 872;

Matra — № 002 548 199 074;

Bosch — № 2 688 190 000, № 1 688 190 022.

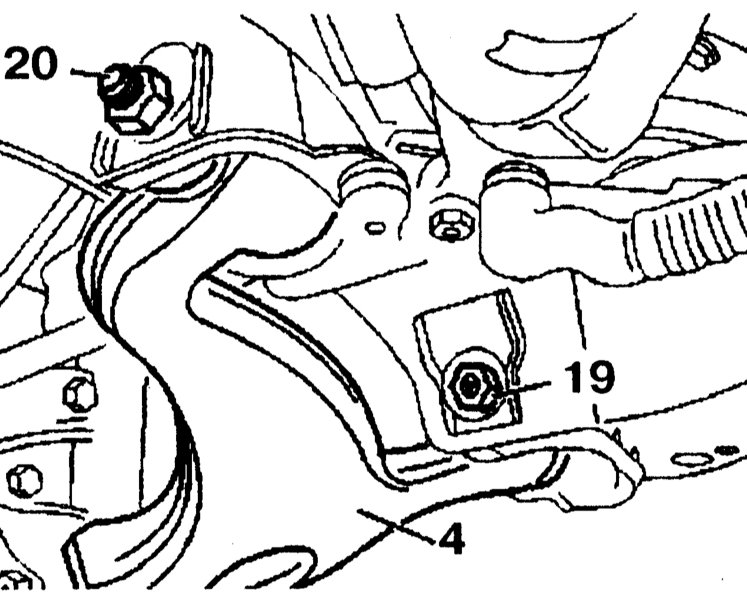

Регулировка развала и продольного наклона оси поворота передних колёс – производится с помощью эксцентрикового болта

Регулировка развала и продольного наклона оси поворота передних колёс с помощью эксцентрикового болта Mercedes-Benz W203

19 - передний эксцентриковый болт;

20 - задний эксцентриковый болт.

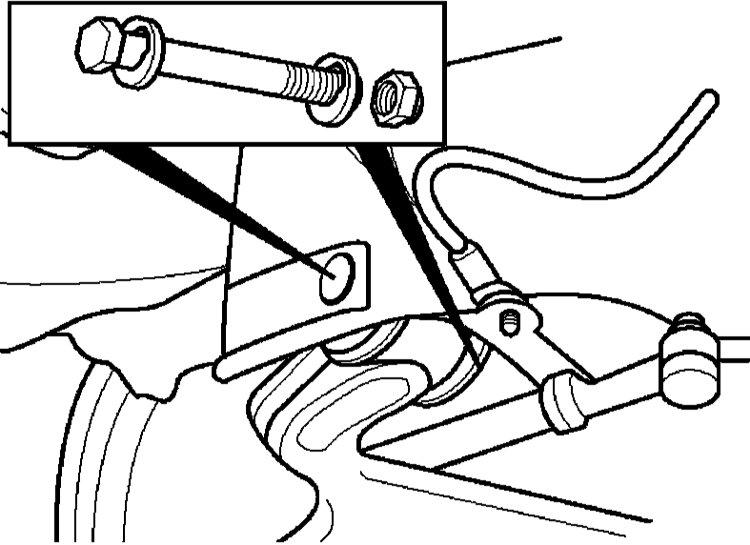

Эксцентриковый болт Mercedes-Benz W203

Проверка и регулировка схождения передних колёс

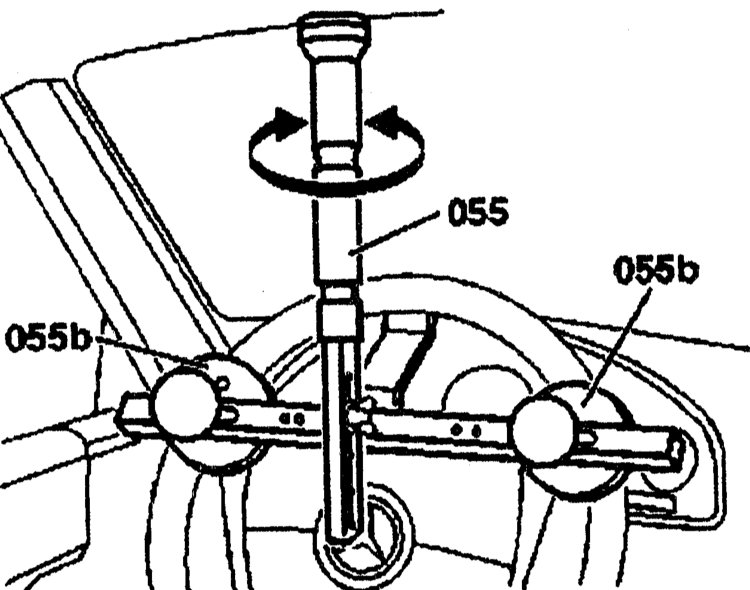

Проверка и регулировка схождения передних колёс Mercedes-Benz W203

055 - устройство для установки колёс в положение для прямолинейного движения.

Регулировка развала проводится передним эксцентриковым болтом, а продольный угол наклона оси поворота колеса регулируется задним эксцентриковым болтом на нижнем рычаге.

Проверка и регулировка схождения передних колёс

1. Установите колёса в положение для прямолинейного движения с помощью устройства.

2. Проверьте центральное положение рулевого механизма и рулевого колеса (стрелки).

3. Установите линейку между внутренними поверхностями передних колёс. Проверьте схождение передних колёс.

4. Регулировка схождения проводится вращением рулевых тяг.

Схождение передних колёс приведено в Спецификациях.
