Регулировка стояночного тормоза Lada Granta

Инструменты:

• Ключ трещоточный
• Удлинитель
• Головка на 10 мм
• Высокая головка на 13 мм
• Гаечный ключ рожковый на 13 мм

Детали и расходники:

• Аэрозольная смазка типа WD-40

Примечания:

Стояночный тормоз должен удерживать автомобиль на уклоне 23 %.
Полный ход рычага привода стояночного тормоза должен составлять от 2 до 4 зубцов (щелчков) храпового устройства рычага.

Регулировка стояночного тормоза Lada Granta

1. Для регулировки стояночного тормоза установите автомобиль на смотровую канаву или эстакаду и опустите рычаг стояночного тормоза.

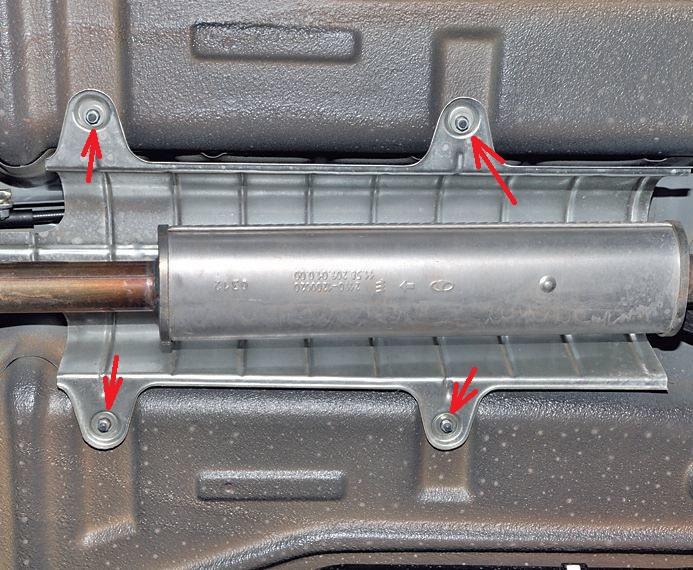

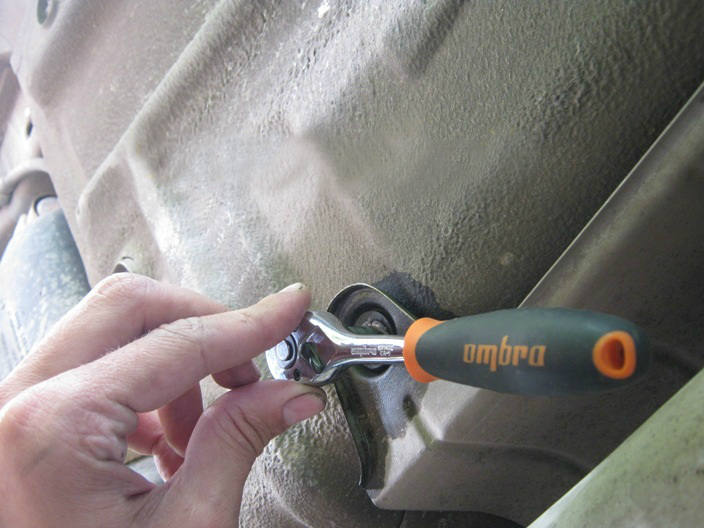

2. Головкой на 10 мм отверните четыре гайки крепления заднего теплозащитного экрана дополнительного глушителя, предварительно обработав их смазкой WD-40.

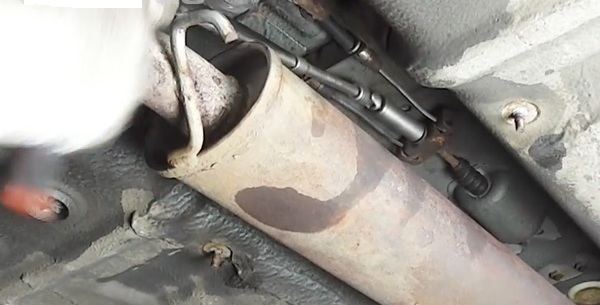

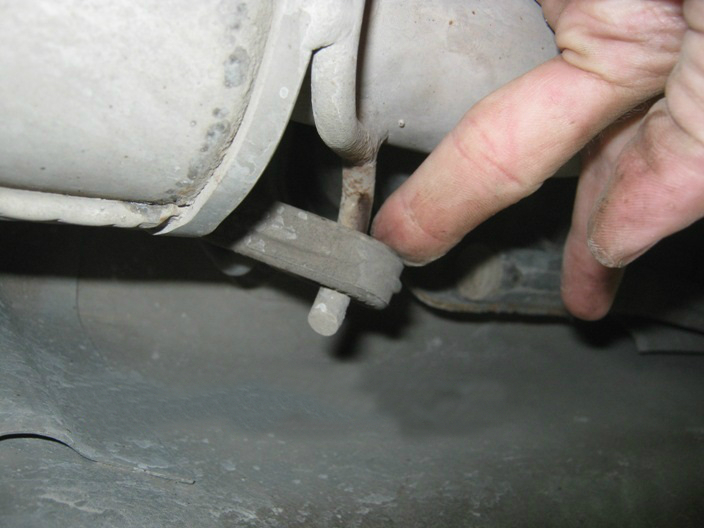

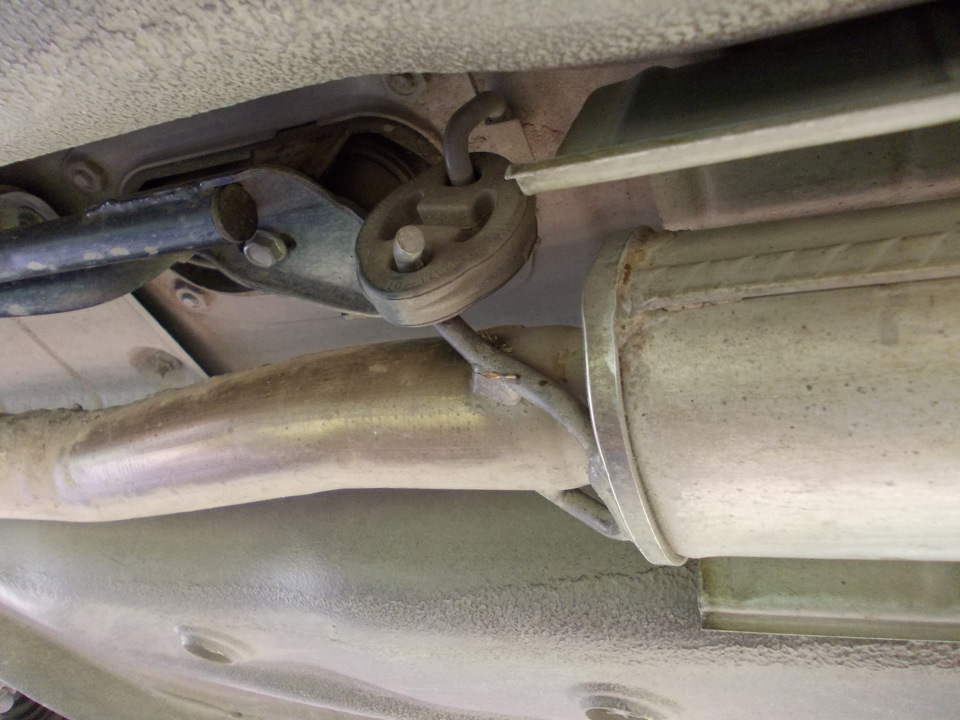

3. Снимите с переднего кронштейна подвески дополнительного глушителя резиновую подушку.

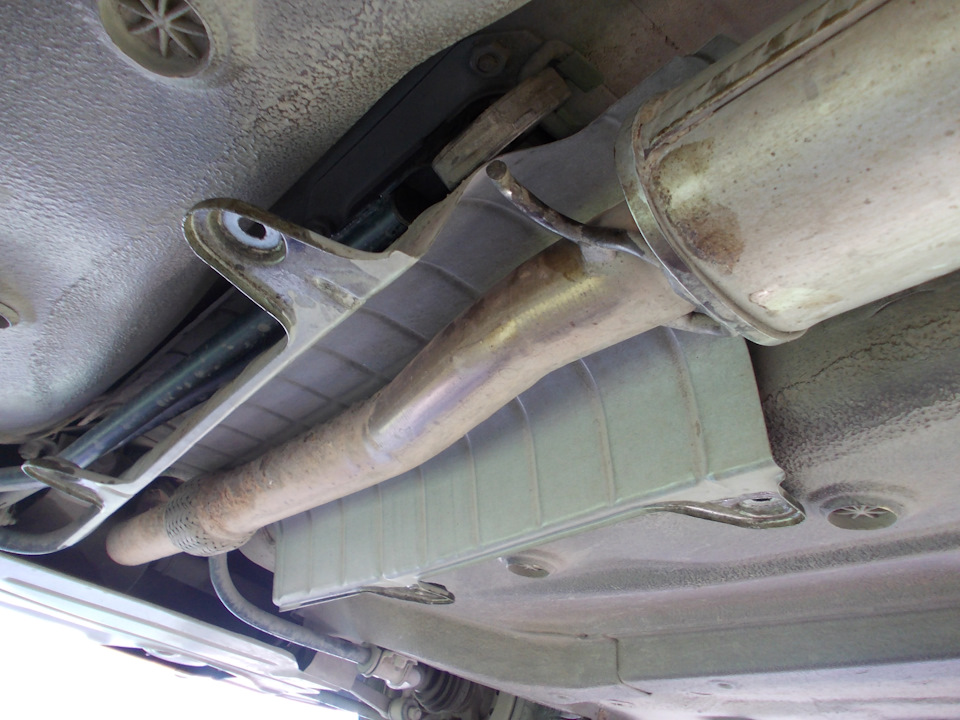

4. Сдвиньте теплозащитный экран вперед, открывая доступ к узлу регулировки стояночного тормоза Лада Гранта.

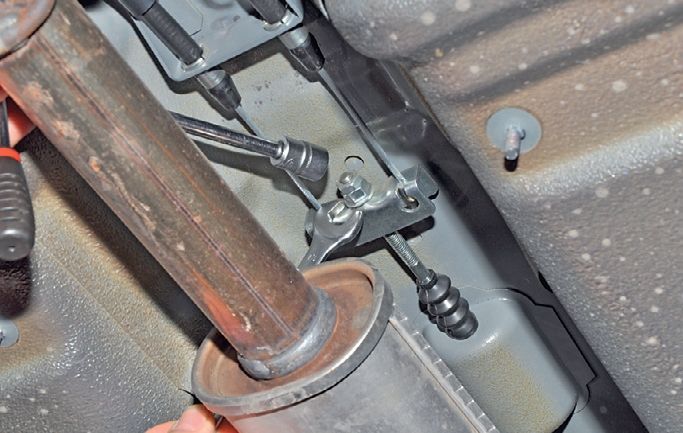

5. Удерживая ключом на 13 мм регулировочную гайку наконечника троса, головкой того же размера отверните контргайку.

6. Вращая регулировочную гайку по часовой стрелке, натяните тросы.

Примечание:

Удобно регулировать натяжение тросов высокой головкой с трещоткой и удлинителем. При этом контргайку полностью не отворачивайте, а, совместив ее грани с гранями регулировочной гайки, наденьте высокую головку на 13 мм и вращайте сразу обе гайки.

7. Контргайкой зафиксируйте регулировочную гайку. При опущенном рычаге вывешенные задние колеса должны вращаться свободно.
