Регулировка стояночного тормоза (ножник) Hyundai Santa Fe CM 2006-2012

Инструменты:

• Балонный ключ
• Упор (башмак) противооткатный
• Опорные стойки
• Домкрат винтовой
• Гаечный ключ рожковый 12 мм (2 шт.)
• Отвертка плоская средняя
• Молоток большой (при необходимости)
• Щетка металлическая (при необходимости)
• Отвертка крестовая средняя (при необходимости)
• Отвертка ударная крестовая средняя (при необходимости)

Примечание:

Ручник Санта Фе регулируется без снятия тормозного барабана и со снятием.

Регулировка ручника Хендай Санта Фе без снятия тормозного барабана:

1. Под автомобилем полностью ослабьте регулятор натяжки стояночного тормоза.

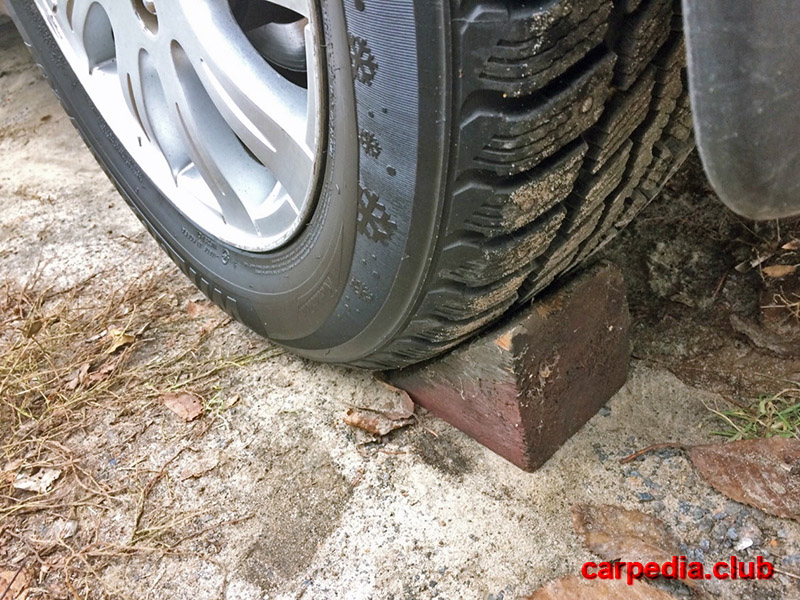

2. Включите I передачу (переведите селектор автоматической коробки передач в положение «Р») и установите противооткатные упоры «башмаки» под передние колеса.

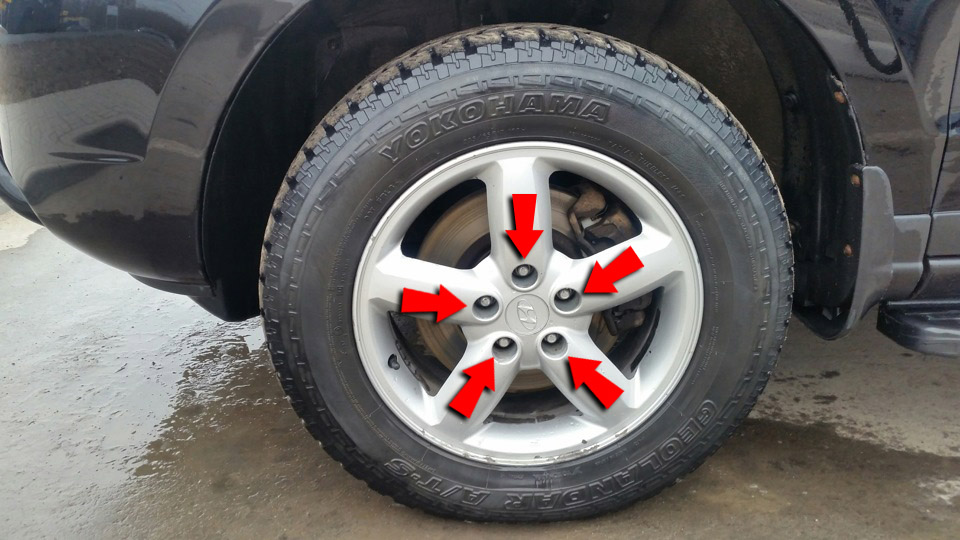

3. Ослабьте затяжку гаек крепления заднего колеса.

4. Приподнимите заднюю часть автомобиля с помощью домкрата, установите автомобиль на надежные опоры и снимите колесо.

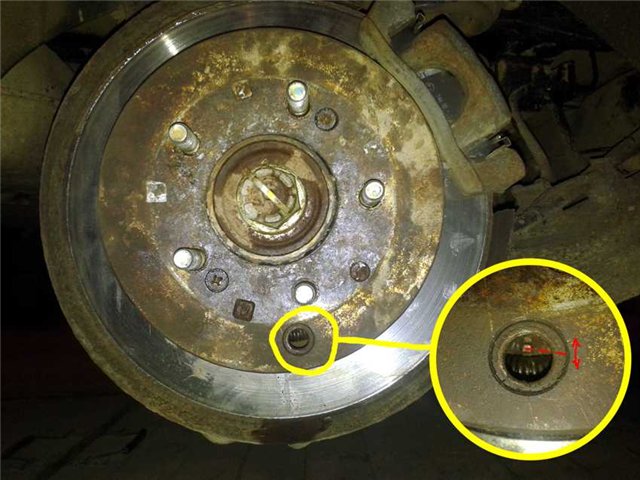

5. Снимите резиновую заглушку в барабане и прокрутите барабан вниз, чтобы отверстие совпало с регулировочным устройством.

6. Плоской отверткой через отверстие, вращайте рычаг вверх до полного затормаживания диска (будут слышны щелки регулятора в пружине). После того как диск полностью затормозился, сделайте пять щелчков вниз, чтобы ослабить регулятор.

Примечание:

Проверьте легкость вращения диска. Диск должен вращаться легко.

Аналогичную операцию проведите с другим колесом.

7. Установите все снятые детали в порядке, обратном снятию.

8. Под автомобилем отрегулируйте натяжение стояночного тормоза. Ход педали должен быть 130-140 мм.

Регулировка ручника Хендай Санта Фе​ со снятием тормозного барабана:

1. Ослабьте натяжение стояночного тормоза под автомобилем, как описано выше.

2. Снимите колесо, как описано выше.

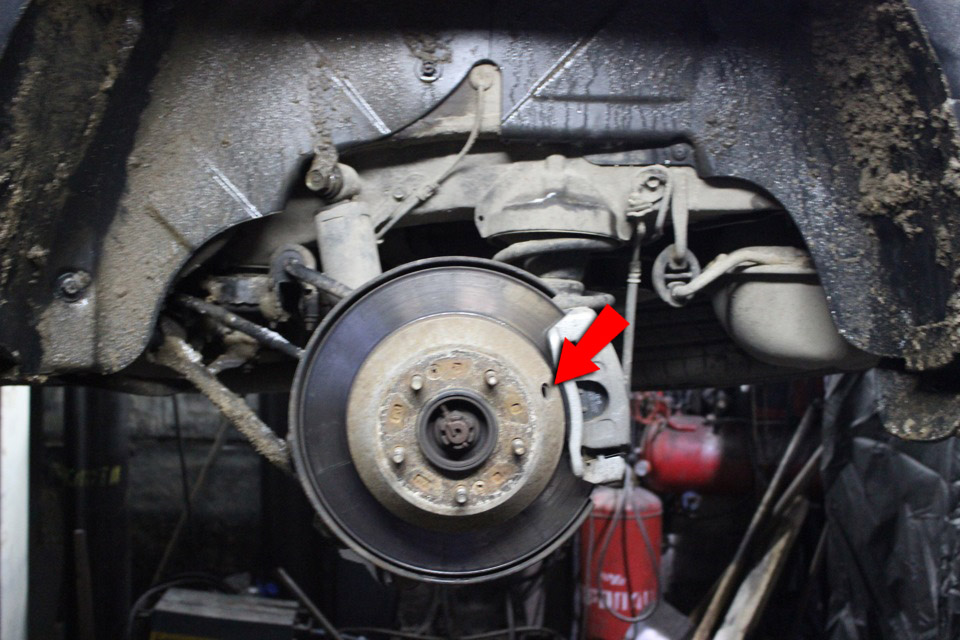

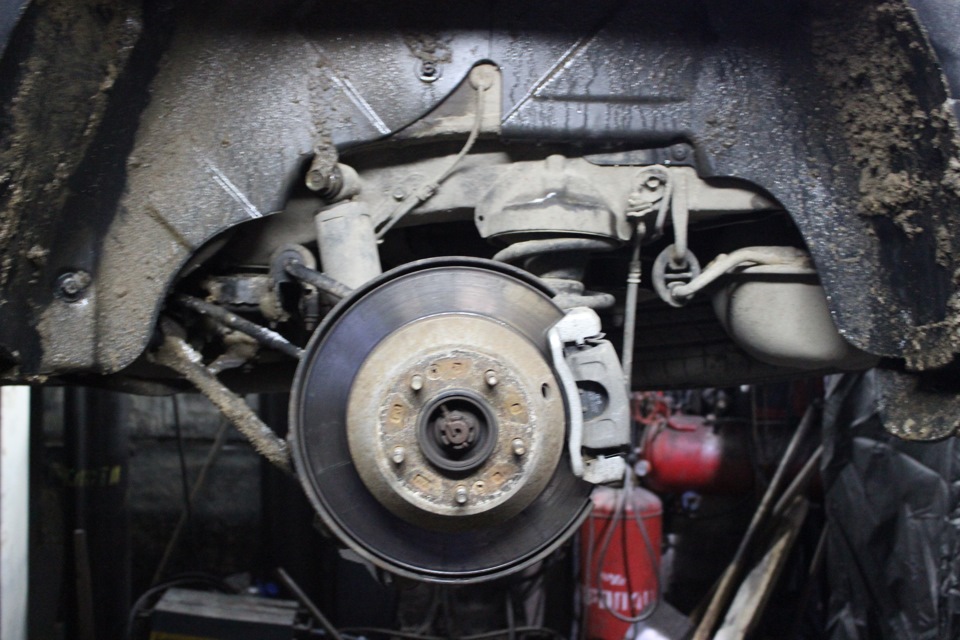

3. Снимите тормозной суппорт.

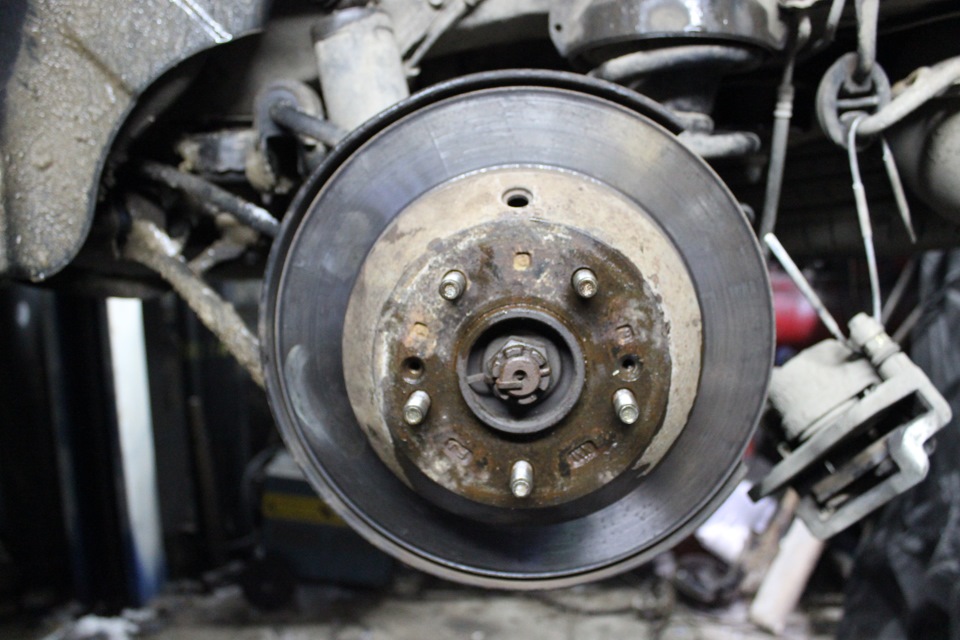

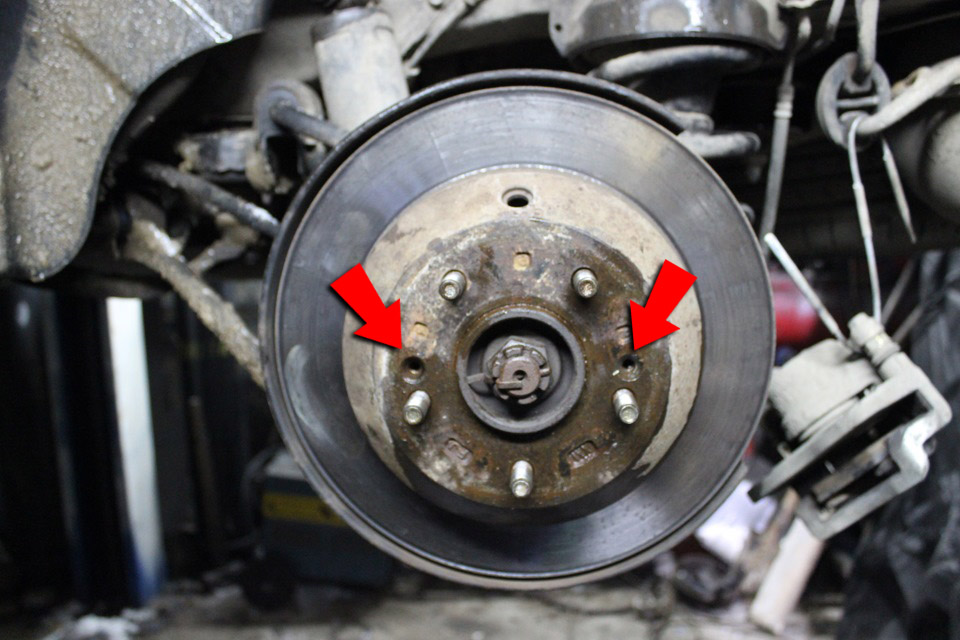

4. Металлической щеткой очистите от грязи и коррозии головки двух винтов крепления тормозного барабана и открутите их.

Примечание:

Если крестообразной отвёрткой открутить крепления диска не удается, открутите их ударной отвёрткой.

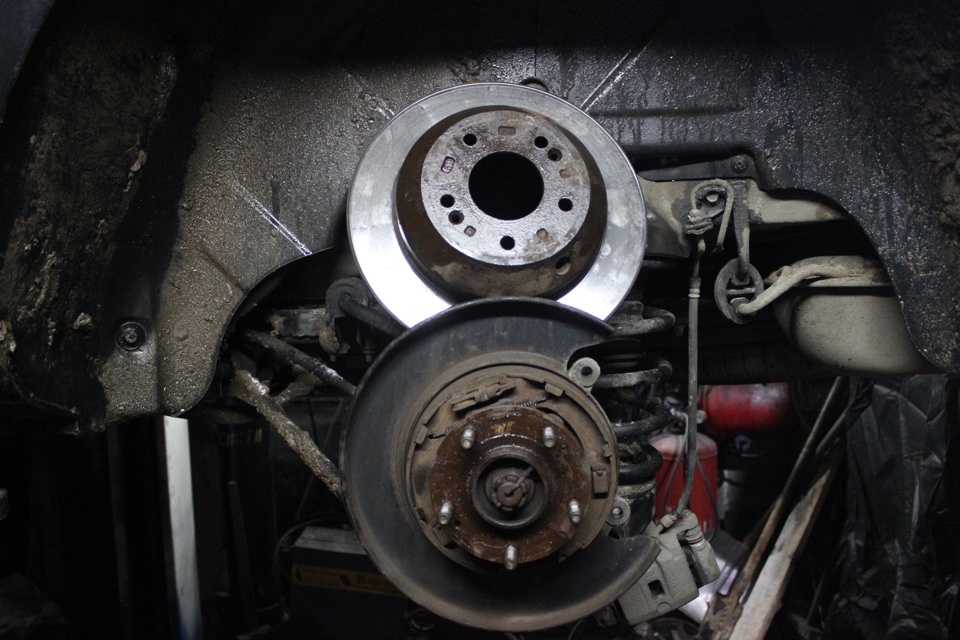

5. Снимите тормозной барабан.

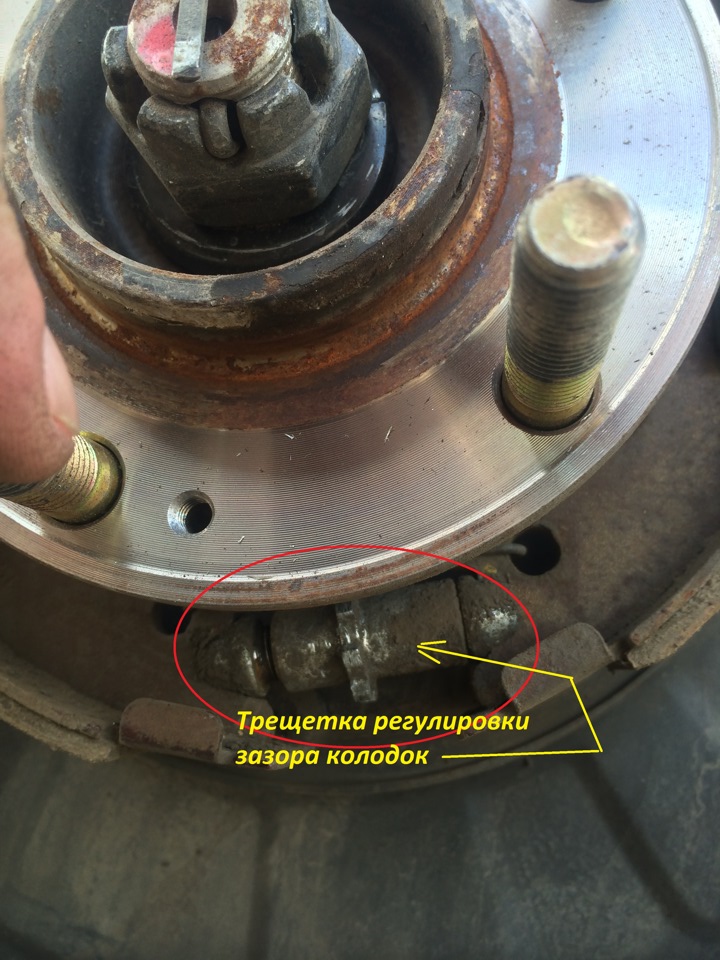

6. Плоской отверткой вращайте рычаг регулировки вверх до полного затормаживания диска (будут слышны щелки регулятора в пружине). После того как диск полностью затормозился, сделайте пять щелчков вниз, чтобы ослабить регулятор.

Примечание:

Проверьте легкость вращения диска. Диск должен вращаться легко.

Аналогичную операцию проведите с другим колесом.

7. Установите все снятые детали в порядке, обратном снятию.

8. Под автомобилем отрегулируйте тросик стояночного тормоза Хендай Санта Фе, как описано выше. Ход педали должен быть 130-140 мм.
