Регулировка света фар Ford Focus 3

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
5 - 30 мин.
Автосервисы рядом

Инструменты:

  • Ключ-шестигранник «на 8»
  • Рулетка

Примечание:

Проверку и регулировку света фар на Форд Фокус 3 проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).

Описанным способом, с применением размеченного экрана можно регулировать свет только фар с галогеновыми лампами накаливания. Для регулировки света фар с газоразрядными лампами обращайтесь на специализированный сервис, располагающий оптическими стендами.

Регулировка света фар Ford Focus 3

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

2. Установите автомобиль перпендикулярно гладкой стене (например, в гараже) на расстоянии 3 м. Положите на сиденье водителя груз массой 75 кг.

3. Разметьте на стене экран, как показано на рис. 10.5. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

4. Измерьте на вашем автомобиле высоту центров фар от земли. Это будет расстояние h (700 мм) на экране.

5. Установите регулятор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.

6. Включите ближний свет.

7. Рекомендуется регулировать направление светового пятна для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом.

ПРИМЕЧАНИЕ

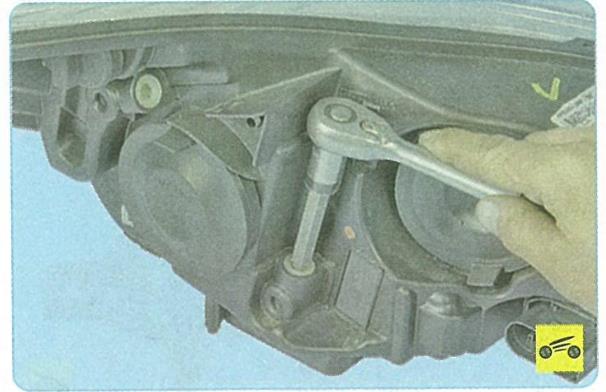

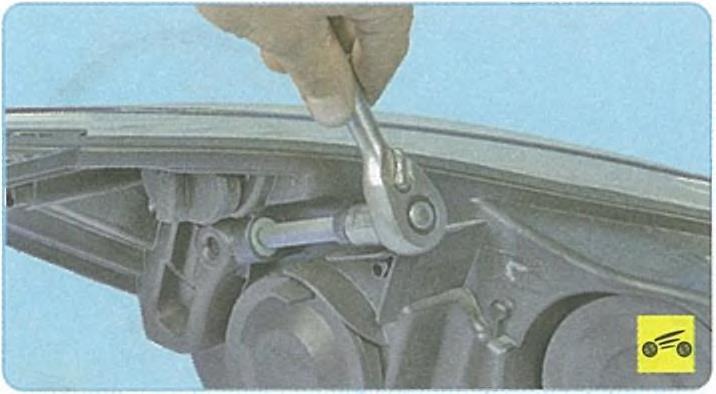

Так расположены винты регулировки света фар по горизонтали А и по вертикали Б. Показано на левой блок-фаре, снятой с автомобиля.

8. Откройте капот и, вращая регулировочные винты, отрегулируйте (если расположение световых пятен не соответствует рисунку) положение на экране светового пятна для каждой фары по горизонтали и по вертикали.

9. Фары на Форд Фокус 3 считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис. 10.5), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

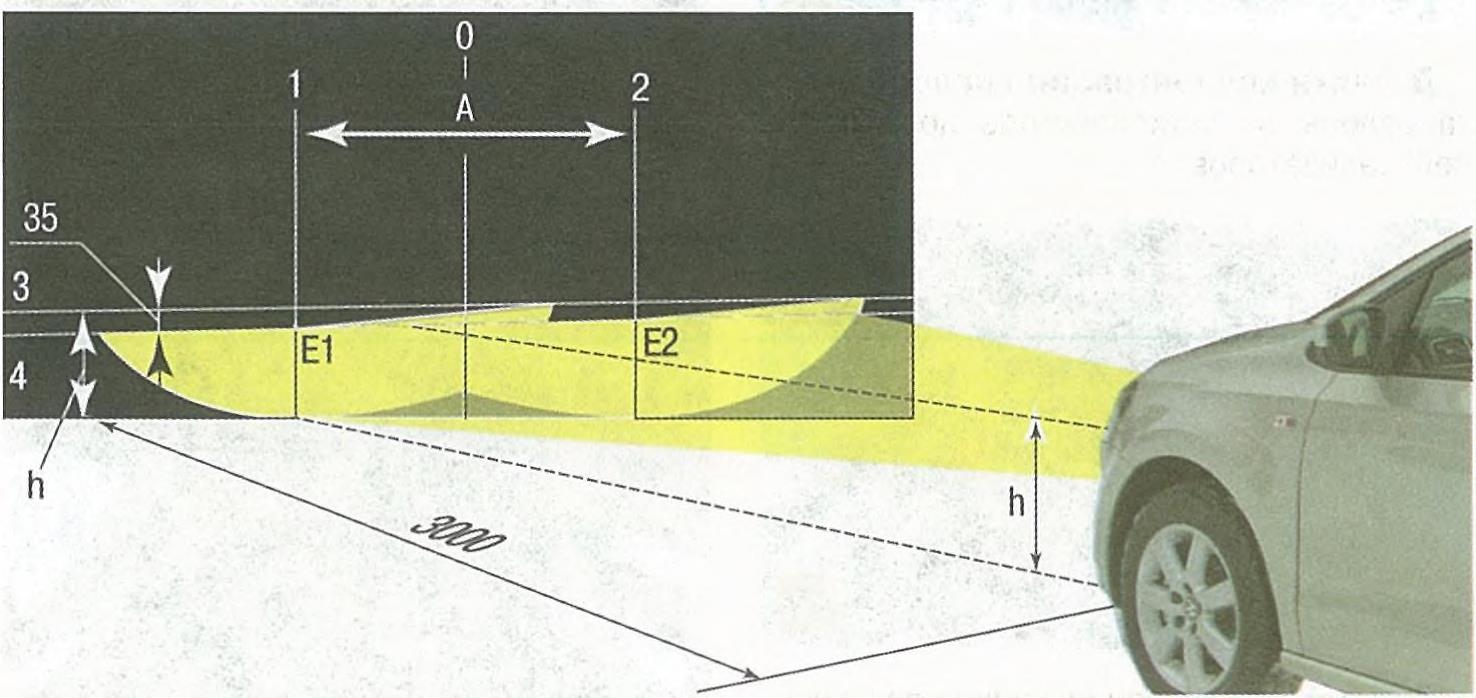

Рис. 10.5. Регулировка света фар

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
