Регулировка света фар Skoda Octavia

Проверку и регулировку света фар Шкода Октавия проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом). Описанным в данном подразделе способом с применением размеченного экрана можно регулировать свет только фар с галогеновыми лампами накаливания. Для регулировки света фар с газоразрядными лампами обращаетесь на специализированный сервис, располагающий оптическими стендами.
Для регулировки фар Шкода Октавия Вам потребуется шестигранный ключ «на 6».

Рис. 1492. Регулировка света фар Шкода Октавия.

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.
2. Установите автомобиль перпендикулярно гладкой стене (например, в гараже) на расстоянии 3 м. Положите на сиденье водителя груз массой 75 кг. Разметьте на стене экран, как показано на рис. 1492. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.
3.  Измерьте на вашем автомобиле высоту центров фар от земли. Это будет расстояние h (700 мм) на экране.
4. Установите регулятор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.
5.  Включите ближний свет. Рекомендуется регулировать направление светового пятна для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом.
6. Откройте капот.

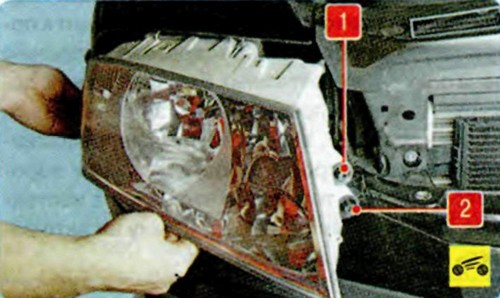

Рис. 1493. Регулировочные винты ближнего света фар Шкода Октавия:
1 - винт регулировки света фар по вертикали; 2 - винт регулировки света фар по горизонтали

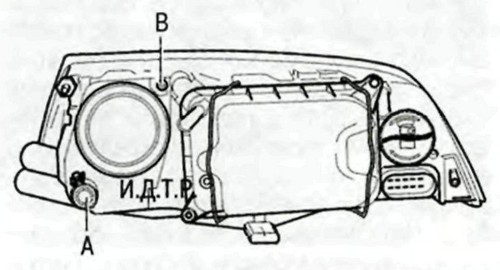

Рис. 1495. Винты для регулировки дальнего света фар:
А - винт регулировки света фар по вертикали; В - винт регулировки света фар по горизонтали.

7. Вращая регулировочные винты (рис. 1493), отрегулируйте (если расположение световых пятен не соответствует рисунку) положение на экране светового пятна для каждой фары по горизонтали и вертикали.
8.   Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис. 1492), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.
ПРИМЕЧАНИЕ
Для регулировки дальнего света фар Шкода Октавия (рис. 1494) необходимо специальное оборудование.
См. также: фары Шкода Октавия. Датчики системы управления двигателем.
