Регулировка зазоров в приводе клапанов Nissan Qashqai 2007 - 2013

print share
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено

Инструменты:

  • Насадка на вороток 8 мм
  • Насадка на вороток 10 мм
  • Насадка на вороток 13 мм
  • Насадка на вороток 16 мм
  • Вороток под торцевую насадку
  • Рожковый ключ на 14 мм
  • Инструменты для снятия распределительных валов
  • Щуп плоский
  • Опора под двигатель

Детали и расходники:

  • Новые толкатели клапанов разной толщины
  • Ёмкость для слива масла
  • Ручка и бумага

Предупреждение:

Работа по регулировке зазоров требует высокой квалификации исполнителя, применения специальных инструментов, поэтому проводить ее рекомендуем на станциях технического обслуживания официального дилера Nissan.

Примечания:

Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном – полностью закрываться.

Зазор измеряют щупом на холодном двигателе (при температуре +20 °С) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и толкателем клапана. Номинальный зазор для впускного клапана составляет 0,26-0,34 мм, для выпускного 0,29-0,37 мм.

Измерение зазора щупом Nissan Qashqai

Зазоры регулируют подбором толщины толкателей. В запасные части поставляют наборы толкателей разной толщины.

Толкатель клапана определённой толщины Nissan Qashqai

Относительно привода газораспределительного механизма, впускные клапаны расположены справа, а выпускные – слева. Работы по регулировке зазоров в приводе клапанов выполняются одинаково для всех двигателей.

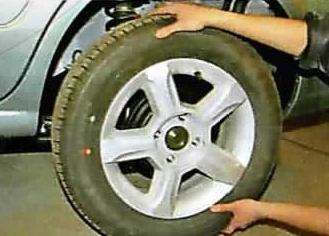

1. Установите автомобиль на подъемник, снимите правое переднее колесо.

Снимаем переднее колесо Nissan Qashqai

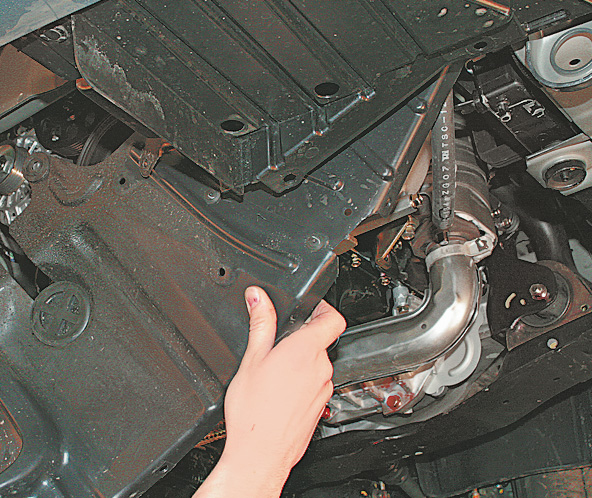

2. Снимите брызговики двигателя.

Брызговики двигателя Nissan Qashqai

3. Снимите декоративный кожух двигателя, как описано здесь.

Декоративный кожух двигателя Nissan Qashqai

4. Снимите впускной коллектор.

Впускной коллектор Nissan Qashqai

5. Слейте масло из системы смазки двигателя.

Слив масла с двигателя Nissan Qashqai

Примечание:

Далее регулировка зазоров в приводе клапанов для наглядности показана на снятом двигателе.

6. Снимите крышку головки блока цилиндров.

Крышка головки блока цилиндров Nissan Qashqai

7. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия. Как это сделать, читайте здесь.

Поршень в положении ВМТ Nissan Qashqai

8. Измерьте щупом зазоры между кулачками обоих распределительных валов и толкателями клапанов 1-го цилиндра, клапанов впускного вала 2-го цилиндра и клапанов выпускного вала 3-го цилиндра. Запишите результаты измерений.

Кулачки распределительных валов Nissan Cashqai

9. Проверните коленчатый вал за болт крепления его шкива на 360°, затем измерьте и запишите зазоры у клапанов остальных цилиндров. Порядок работы цилиндров: 1 3 4 2. Необходимо заменить толкатели тех клапанов, зазоры в приводе которых отличаются от номинальных значений. После измерения всех зазоров установите поршень 1-го цилиндра в положение ВМТ такта сжатия.

Если проверка выявила необходимость регулировки зазоров в приводе клапанов, выполните следующие операции:

10. Установите под двигатель надежную опору.

Опора под двигатель Nissan Qashqai

11. Снимите правую опору подвески двигателя, как описано здесь.

Правая опора подвески двигателя Nissan Cashqai

12. Снимите ремень привода вспомогательных агрегатов.

Ремень привода вспомогательных агрегатов Nissan Qashqai

13. Снимите цепь привода газораспределительного механизма.

14. Снимите распределительные валы.

Снятие распределительного вала Nissan Qashqai

15. Извлеките из гнезда головки блока цилиндров толкатель клапана, у которого требуется регулировка зазора, и запишите его толщину (она указана на внутренней поверхности толкателя).

Извлечение толкателя клапана Nissan Qashqai

Примечание:

Число, нанесенное на внутреннюю поверхность толкателя клапана - это толщина толкателя. Нанесены три цифры (например, число «312» означает толщину толкателя 3,12 мм). Толщина толкателей клапанов, поставляемых на запчасти, от 3,00 до 3,50 мм, с шагом 0,02 мм.

16. Рассчитайте толщину H нового толкателя по формуле (все значения в мм):

H = B + A - C, где

A - измеренный зазор;

B - толщина старого толкателя;

C - номинальный зазор.

17. Установите новый толкатель на место.

18. Аналогично замените толкатели всех клапанов, у которых требуется регулировка зазора.

19. Установите распределительные валы, но привод газораспределительного механизма пока не устанавливайте.

Предупреждение:

Проверните коленчатый вал на 90° против часовой стрелки, чтобы все поршни установились в среднее положение.

20. Проворачивая распределительные валы за выполненные на них шестигранники, измерьте щупами полученные зазоры. Если зазоры отличаются от номинальных значений, повторите регулировку (см. пункты 8 и 9).

21. Если все зазоры соответствуют номинальным значениям, установите привод газораспределительного механизма и все снятые детали в порядке, обратном снятию.
