Регулировка зазоров в приводе клапанов Renault Sandero

Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и регулировочным болтом, ввернутым в одно из плеч коромысла привода клапана. При увеличенном зазоре клапан не будет полностью открываться, при уменьшенном - полностью закрываться.

Регулировка зазоров в приводе клапанов требуется для двигателей K7J и К7М. В двигателе К4М применяются гидрокомпенсаторы, которые автоматически обеспечивают беззазорный контакт кулачка распределительного вала с клапаном.

Зазор измеряют на холодном двигателе (при температуре +20 °С) между торцами

О необходимости регулировки зазоров в приводе клапанов свидетельствует отчетливый громкий стук, слышный при работе двигателя на холостом ходу с места водителя при закрытом капоте. Увеличенные зазоры не приводят к аварийным поломкам двигателя, но вызывают усиленный износ деталей клапанного механизма. Помимо этого при увеличенных зазорах впускных клапанов ухудшается наполнение цилиндров горючей смесью и, как следствие, снижается мощность двигателя. При полном отсутствии зазоров у выпускных клапанов, помимо неровной работы и снижения мощности двигателя из-за уменьшения компрессии в цилиндрах, возможно обгорание тарелок этих клапанов и их седел из-за перегрева, так как не садящийся плотно в седло клапан плохо охлаждается.

стержня клапана и регулировочного болта при полностью закрытом клапане. Номинальный зазор для впускных клапанов 0,10-0,15 мм, для выпускных - 0,25-0,30 мм.

Перед началом регулировки обязательно проверьте и при необходимости отрегулируйте натяжение ремня привода газораспределительного механизма Вам потребуются: все инструменты, необходимые для снятия крышки головки блока цилиндров, а также ключ «на 10», пассатижи, набор плоских щупов.

1. Снимите крышку головки блока цилиндров

2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия В этом положении оба клапана 1 -го цилиндра будут закрыты и зазоры между торцами клапанов и регулировочных болтов будут максимальными.

Отсчет цилиндров ведется от маховика.

Для установки поршня 1-го цилиндра в положение ВМТ такта сжатия требуется снятие верхней крышки ремня привода газораспределительного механизма (для получения доступа к установочным меткам на шкиве распределительного вала и на крышке головки блока), что влечет за собой трудоемкие предварительные операции по снятию правой опоры подвески силового агрегата. С точностью, достаточной для регулировки зазоров в клапанном механизме, распределительный вал можно установить в требуемое положение, контролируя его визуально. Распределительный вал нужно повернуть так, чтобы пятки коромысел привода обоих клапанов цилиндра, у которого проводится регулировка, опирались на затылочные части кулачков распределительного вала, а коромысла можно было бы переместить «покачиванием» в пределах зазора.

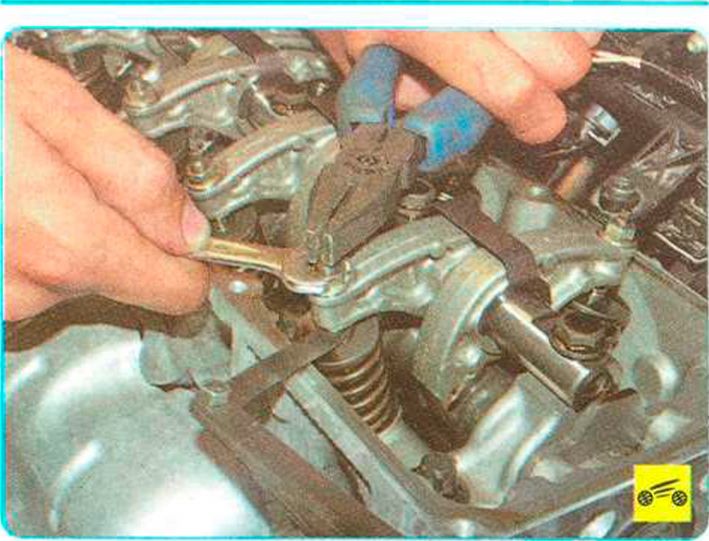

3. Ослабьте затяжку контргайки регулировочного болта одного из коромысел, удерживая болт от проворачивания пассатижами. Вставьте щуп в зазор между торцами клапана и регулировочного болта.

4. Удерживая от проворачивания контргайку, вращайте регулировочный болт по часовой стрелке до того момента, когда щуп в зазоре можно будет перемещать с легким усилием.

ПРЕДУПРЕЖДЕНИЕ Не вворачивайте регулировочный болт до момента полного защемления щупа, так как при этом клапан начнет перемещаться и зазор окажется заведомо меньше нормы.

5. Удерживая от проворачивания регулировочный болт, затяните контргайку и проверьте зазор. При необходимости повторите регулировку.

6. Аналогично отрегулируйте зазор для второго клапана.

7. Проверните коленчатый вал ровно на половину оборота. При таком положении коленчатого вала оба клапана 3-го цилиндра полностью закрыты и их коромысла освобождены.

8. Отрегулируйте зазоры между торцами клапанов и регулировочных винтов 3-го цилиндра.

9. Последующими поворотами коленчатого вала ровно на пол-оборота установите поршни 4-го, а затем и 2-го цилиндра в ВМТ такта сжатия и отрегулируйте зазоры для остальных клапанов.

10. Установите крышку головки блока цилиндров и все снятые детали в порядке, обратном снятию. При необходимости замените сильно обжатую прокладку крышки.
