Реле и предохранители в монтажном блоке (под капотом) Daewoo Sens

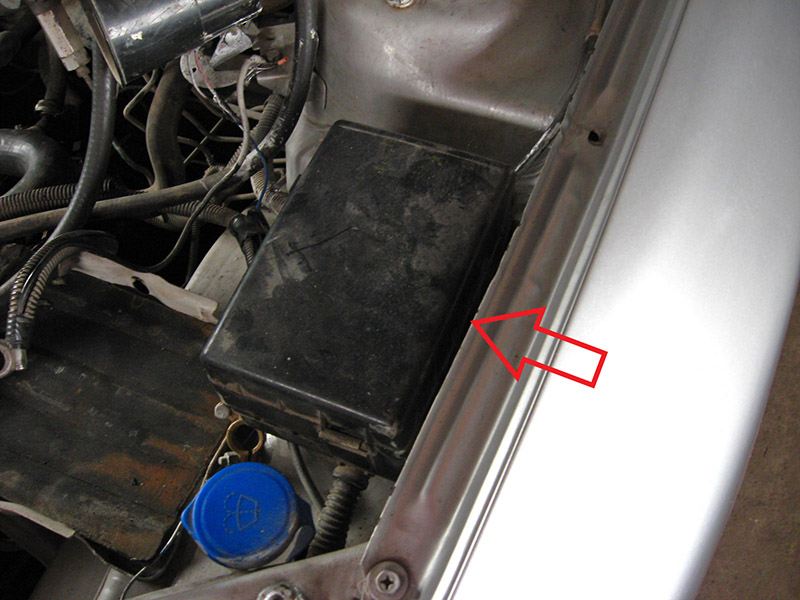

1. Монтажный блок Дэу Сенс, находится в подкапотном пространстве слева по направлению движения автомобиля, возле аккумулятора.

Монтажный блок Дэу Сенс.

2. Снимите крышку монтажного блока, чтобы получить доступ к реле и предохранителям.

Крышка монтажного блока.

3. Чтобы снять крышку монтажного блока надавите на фиксирующие защелки.

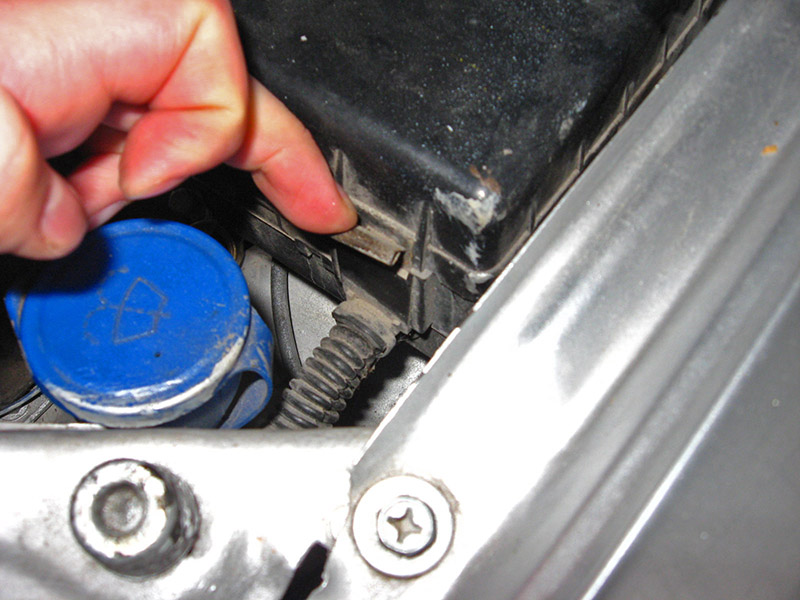

Передняя фиксирующая защелка, крышки монтажного блока.

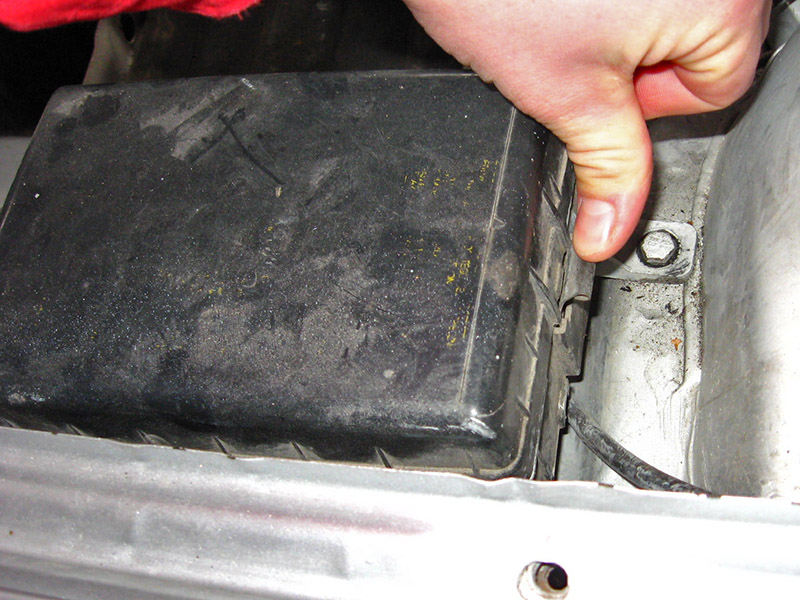

Задняя фиксирующая защелка, крышки монтажного блока.

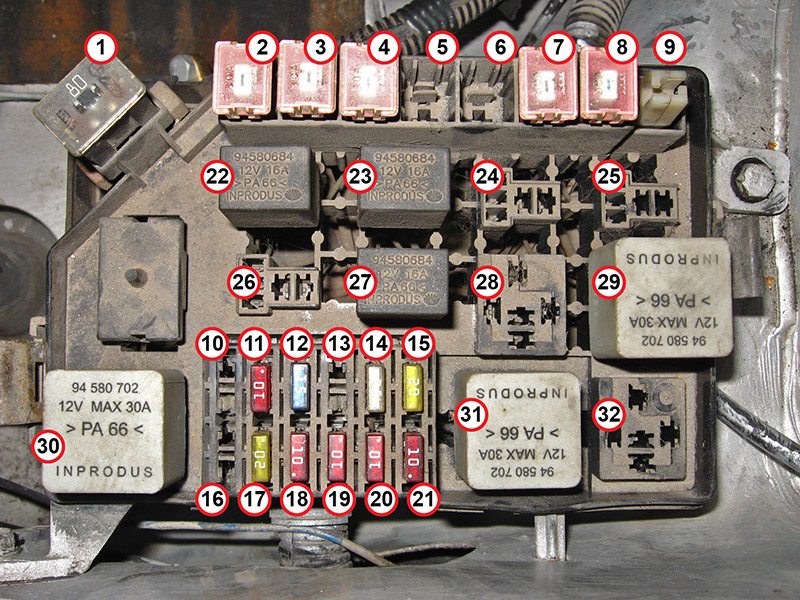

Реле и предохранители Дэу Сенс в монтажном блоке

Номера реле и предохранителей в монтажном блоке:

1 - различное электрооборудование (80 А);

2 - электрооборудование, работающее при повороте ключа в положение АСС и ON и отключающееся при повороте ключа в положение START (30 А);

3 - электрооборудование, работающее при повороте ключа в положение АСС, ON,START (30 А);

4 - вентилятор системы охлаждения двигателя (30 А);

5 - стеклоподъемники с электроприводом (если оборудовано, 30 А);

6 - реле ABS (на автомобилях, оснащенных ABS, 40 A)*;

7 - обогрев заднего стекла (30 А);

8 - вентилятор системы вентиляции (30 А);

9 - пинцет для извлечения предохранителей/электромагнитная муфта привода компрессора (-/30 А);

10 - передние противотуманные фары (если оборудовано 15 А);

11 - топливный насос (15 А);

12 - звуковой сигнал (10 А);

13 - компрессор кондиционера/габаритные фонари (левая сторона), выключатель электрокорректора фар (10 А)*;

14 - передние фары (25 А);

15 - наружное освещение (20 А);

16 - диод/электродвигатель топливного насоса (10 А)*;

17 - дальний свет передних фар (20 А);

18 - ближний свет передней левой фары (10 А);

19 - ближний свет передней правой фары (10 А);

20 - электрокорректор фар, стоп-сигнал, наружное освещение с левой стороны (10 A);

21 - стоп-сигнал, наружное освещение с правой стороны (10 А);

22 - звуковой сигнал;

23 - фары;

24 - реле компрессора кондиционера/реле звукового сигнала (20/16 А)*;

25 - вентилятор системы охлаждения двигателя (низкая скорость);

26 - противотуманные фары (если оборудовано);

27 - наружное освещение;

28 - стеклоподъемники с электроприводом (если оборудовано);

29 - вентилятор системы охлаждения двигателя (высокая скорость);

30 - топливный насос;

31 - обогрев заднего стекла;

32 - управляющее реле электровентиляторов системы охлаждения двигателя/блок перемычек (30/- А)*.

Примечание:

* - недоступно в стандартной комлектации Дэу Сенс​.
