Ремонт амортизатора передней подвески Audi A4

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено
Автосервисы рядом

Инструменты:

  • V.A.G 1752/1
  • V.A.G 1752/2
  • HAZET 4910/13

Детали и расходники:

  • Гайка самостопорящаяся

Элементы амортизационой стойки Audi A4

Элементы амортизационой стойки:

  •    1 — гайка с буртиком, 50Нм, самостопорящаяся;
  •    2 — опора амортизатора;
  •    3 — шайба;
  •    4 — опора;
  •    5 — винтовая пружина;
  •    6 — дополнительная пружина;
  •    7 — защитный кожух;
  •    8 — защитный колпак;
  •    9 — опора пружины нижняя;
  •    10 — тарелка пружины нижняя;
  •    11 — амортизатор.

1. Снимите амортизационую стойку. Амортизационая стойка может разбираться только с применением специального инструмента.

Примечание:

Пружина амортизационой стойки сжата большим усилием. Для снятия амортизатора необходимо сжать пружину специальным приспособлением.

Предупреждение:

Ни в коем случае не снимайте амортизатор, если пружина надежно не сжата. При установке приспособления для сжатия пружины следите за тем, чтобы витки пружины были надежно охвачены и приспособление не могло соскользнуть. Пружина сжата большим усилием. Применяйте только надежный инструмент. Ни в коем случае не связывайте пружину проволокой. Опасность несчастного случая!

2. Зажмите пружину с наконечником в тисках.

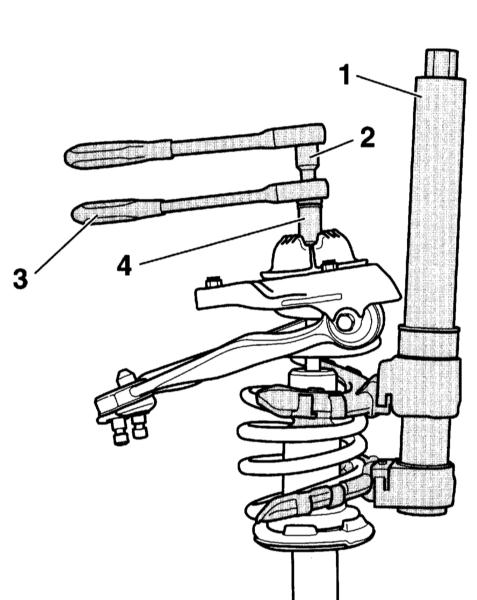

3. Сожмите пружину соответствующим приспособлением. СТО AUDI применяют для этой цели приспособление V.A.G 1752/1 (1).

Сжатие пружины приспособлением V.A.G 1752/1 Audi A4

V.A.G 1752/1 Audi A4

V.A.G 1752/1.

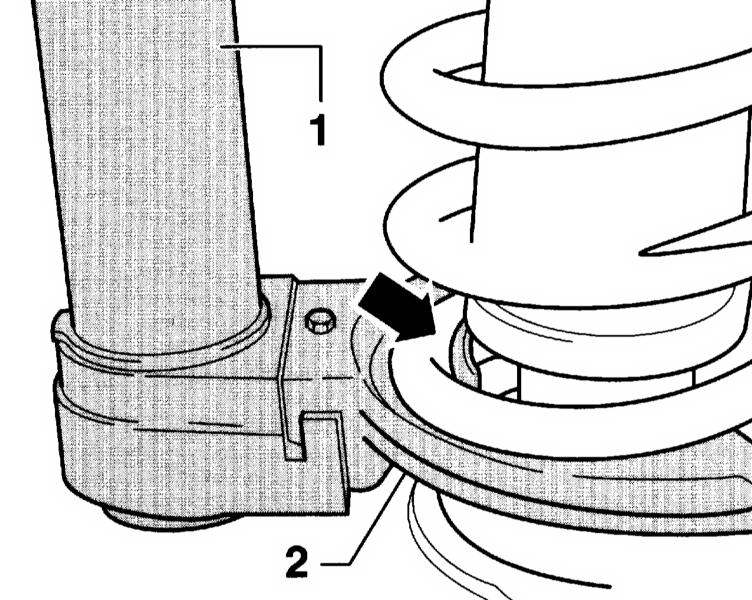

4. При сжатии следите за правильным положением пружины в приспособлении (стрелка на сопроводительной иллюстрации). (1) – приспособление для сжатия, (2) – опора для витков пружины.

Сжатие пружины приспособлением V.A.G 1752/1 Audi A4

5. Сожмите пружину так, чтобы освободилась верхняя тарелка.

6. Отверните гайку с буртиком крепления штока. При этом удерживайте шток от проворачивания торцевым ключом для внутреннего шестигранника. Для этого необходим специальный инструмент (HAZET 4910/13 или AUDI-Т10001/7, Т10001/11 и Т10001/3).

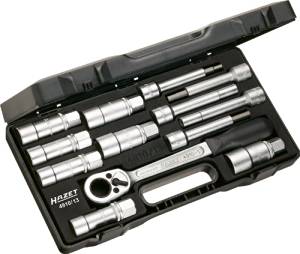

HAZET 4910/13 Audi A4

HAZET 4910/13.

8. Снимите сжатую пружину вместе с приспособлением для сжатия.

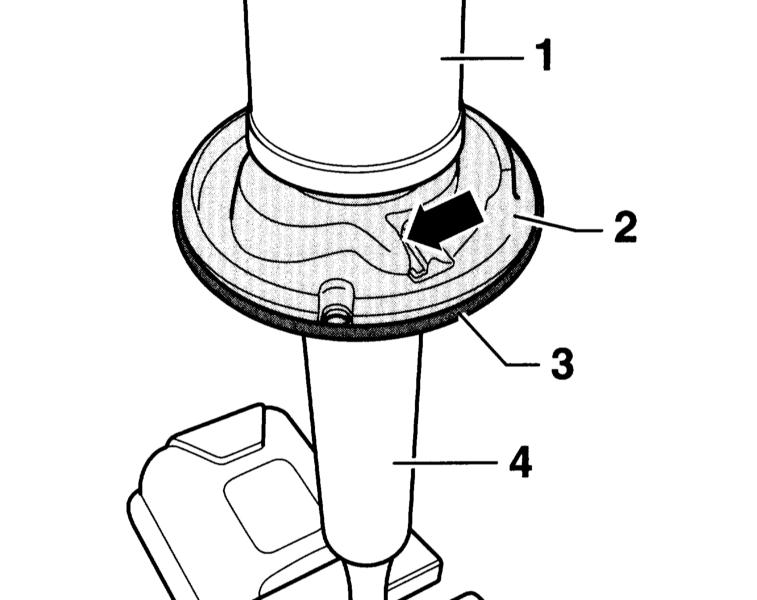

9. Снимите защитный кожух (1) и нижнюю опору пружины (2).

Снятие защитного кожуха и нижней опоры пружины Audi A4

10. Пометьте положение нижней тарелки по отношению к амортизатору (4).

11. Отсоедините тарелку (3) с помощью пластмассового молотка и снимите наверх.

12. Для установки амортизатора передней подвески зажмите новый патрон амортизатора с наконечником в опорах амортизационой стойки или в тисках с накладками.

Примечание:

Имеются пружины различных групп допуска. Применять следует только пружины с одинаковой цветной меткой. Рекомендуется заменять пружины и амортизаторы в паре, т.е. с обеих сторон автомобиля.

13. Перенесите на новый амортизатор метку со старого. Осторожно с помощью пластмассового молотка установите нижнюю тарелку пружины до упора на амортизатор. При этом следите за тем, чтобы метка на тарелке совпала с меткой на амортизаторе.

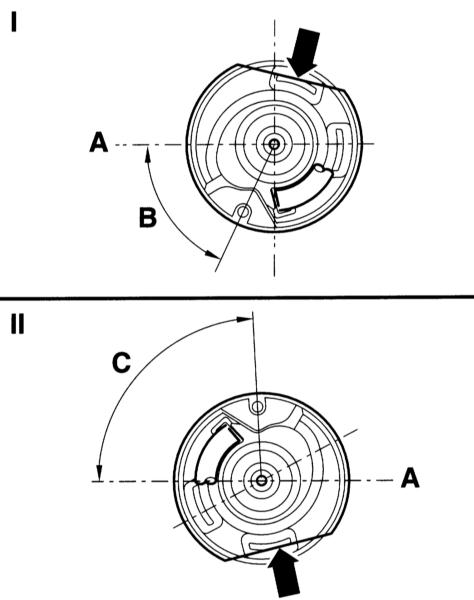

  • А — Ось амортизатора/несущего рычага
  • I — Левая амортизационая стойка,
  • В = 65 ± 2°
  • II — Правая амортизационая стойка,
  • С = 87 ± 2°

Установка амортизатора передней подвески Audi A4

14. Положение нижней тарелки определяется размерами, указанными на иллюстрации.

15. Срез тарелки (стрелка) должен обеспечивать доступ к кузову.

16. Установите на место нижнюю опору пружины и защитный кожух.

Нижняя опора пружины и защитный кожух Audi A4

17. Установите на место сжатую пружину вместе с приспособлением для сжатия. Конец витка пружины должен прилегать к упору.

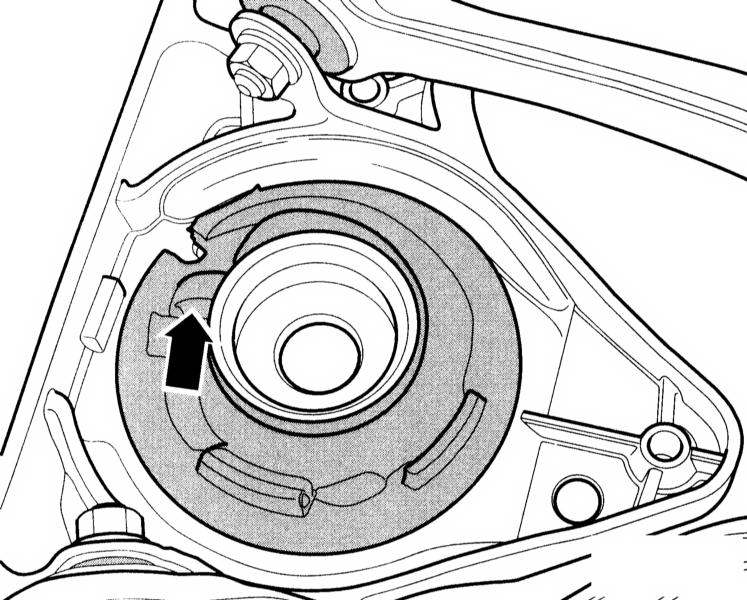

18. Установите опору амортизатора с верхней опорой пружины на сжатую пружину так, чтобы опора пружины прилегала к концу витка пружины (стрелка). Допускается отклонение в пределах ± 2°.

Установка амортизатора передней подвески Audi A4

19. Установите шайбу и опору амортизатора.

Примечание:

Следите за тем, чтобы конец пружины прилегал к упору верхней опоры пружины.

20. Затяните новую гайку с буртиком специальным инструментом моментом 50Нм. Пружину пока не разжимайте.

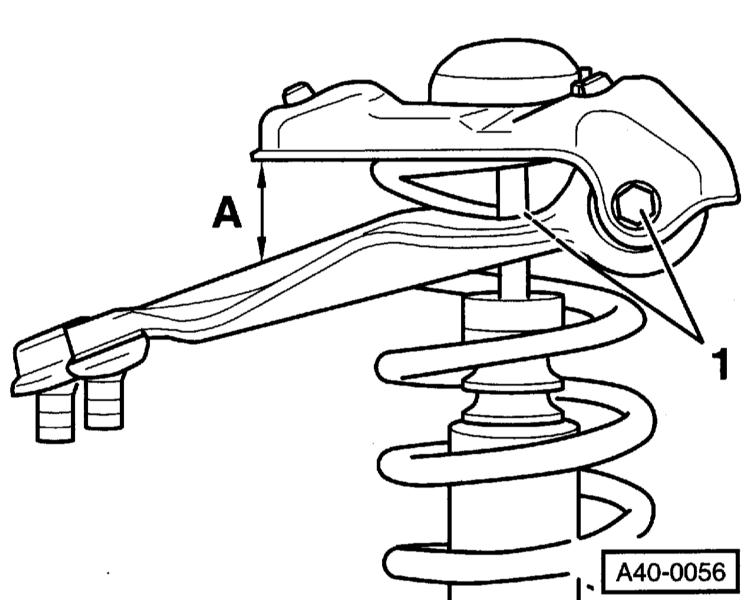

21. Вдавите вертикально амортизационую стойку приспособлением для сжатия V.A.G 1752/2.

22. Отпустите нижний стопорный рычаг и поверните верхнюю тарелку пружины так, чтобы шкала опоры амортизационой стойки стояла на отметке 7°.

Установка амортизатора передней подвески Audi A4

23. Следите за тем, чтобы концы пружины прилегали к упорам верхней и нижней опор пружины.

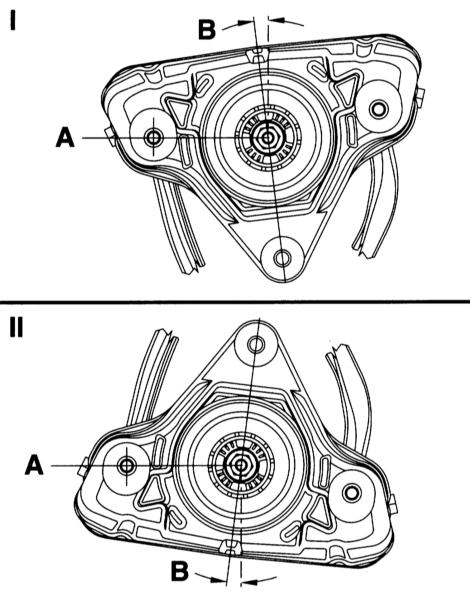

  • I — Слева по направлению движения
  • II — Справа по направлению движения
  • А — Ось амортизатора/несущего рычага
  • B — Угол установки

Установка амортизатора передней подвески Audi A4

24. Зафиксируйте стопорный рычаг.

25. Рычаг опоры пружины приспособления V.A.G 1752/2 (стрелка) должен совпадать с центром опоры.

26. Осторожно ослабьте приспособление для сжатия пружины и выньте его.

27. Проверьте регулировку. При необходимости, повторите процедуру.

28. Установите на место амортизационую стойку, обратитесь к соответствующему разделу.
